DIESES PROJEKT IST EINGESTELLT WORDEN. Ich habe keine Verkabelungsanleitung oder zusätzliche Informationen nach dem, was ich unten gepostet habe. Vielen Dank für das Interesse, aber ich arbeite intensiv an Version 3!

Dies ist ein Update meiner vorherigen Retro Pie Box.

Hier ist ein Video davon in Aktion! -http://youtu.be/viSYd8yeHJs

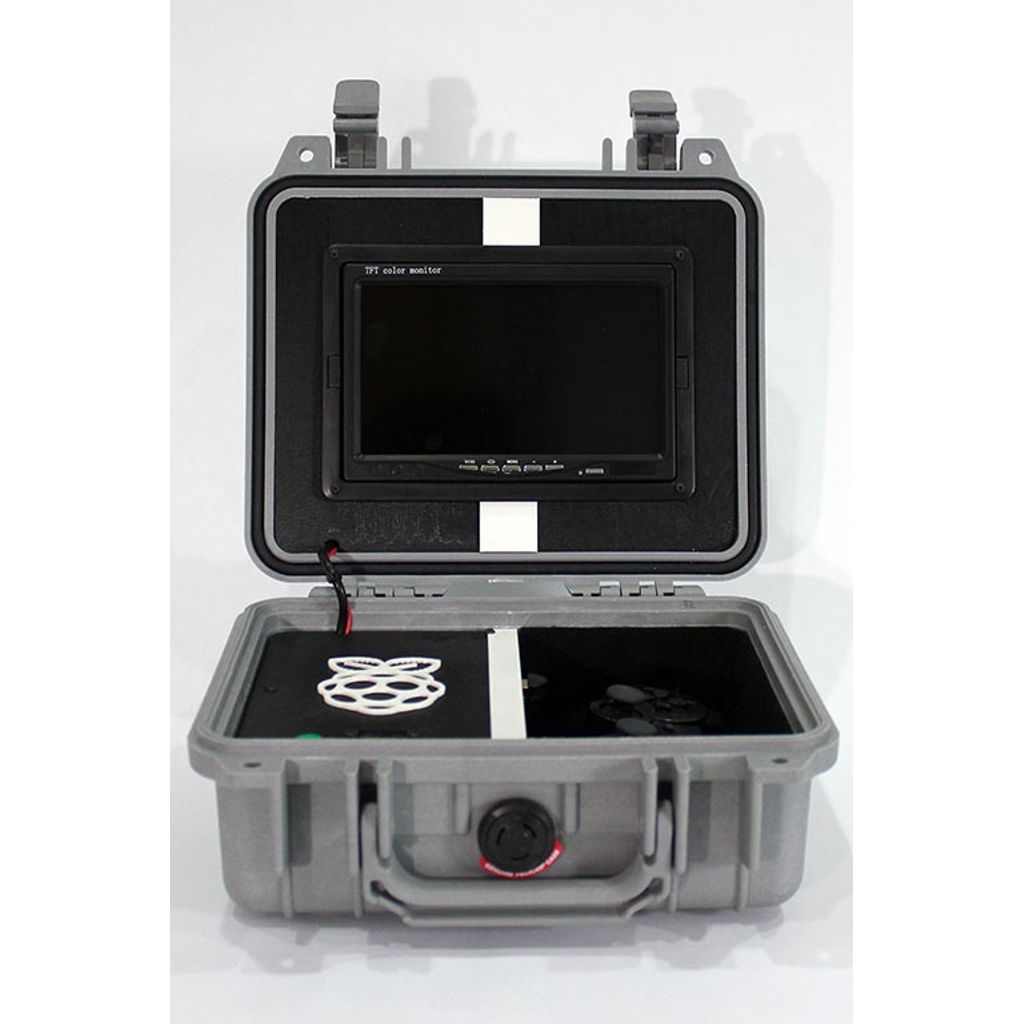

Ich habe zum guten Maß den neuen Raspberry Pi B 2 hinzugefügt, das gesamte Design vereinfacht und genug Platz in der Hälfte des Gehäuses geschaffen, um Controller, eine Mini-Tastatur oder ein Ersatz-Telefonladegerät für zusätzliche Spielzeit mitzuführen.

Wenn HDMI angeschlossen ist, wird es standardmäßig verwendet, falls nicht, schaltet sich der Bildschirm ein.

Die Hauptunterschiede

Der Deckel der linken Seite hält nun den RPi, und der USB/Ethernet-Anschluss ist durch die offene Seite zugänglich.

Die Stromversorgung erfolgt nun über eine einzige 3,7V-6000mAh-Lipo-Batterie anstelle des komplizierten Zweibatterie-Systems, das ich vorher hatte. (Dies muss möglicherweise verdoppelt werden, aufgrund des Stromverbrauchs des Bildschirms.)

Das Aufladen erfolgt über einen Adafruit PowerBoost 500+.http://www.adafruit.com/product/1944

Es gibt einen Netzschalter, der weiß wird, wenn er eingeschaltet ist, und einen Reset-Schalter, der grün ist, wenn USB-Strom bereitgestellt wird und somit den Akku auflädt/das System mit Strom versorgt.

Zuletzt, aber nicht weniger wichtig, ist ein lustiges Problem. Jetzt, da der Boden relativ leer ist, neigt er dazu, aufgrund des Gewichts des Bildschirms nach hinten zu fallen. Ich werde bald ein Gegengewicht hinzufügen müssen.

Teileliste

Pelican 1200 Gehäuse -http://www.amazon.com/Pelican-1200-Case-Camera-Black/dp/B0002INQT2
7" TFT LCD-Monitor -http://www.amazon.com/RearView-Headrest-Monitor-Support-Rotating/dp/B007SLDF7O/ref=sr_1_1?s=electronics&ie=UTF8&qid=1424300291&sr=1-1&keywords=7+inch+tft+lcd
Raspberry Pi Modell B 2 -http://www.adafruit.com/product/2358
PowerBoost 500 -http://www.adafruit.com/product/1944
Lithium-Ionen-Batterie 6600mAh -http://www.adafruit.com/product/353
Panel-montiertes HDMI-Kabel -http://www.adafruit.com/products/978
Metallischer Ein-/Ausschalter mit LED-Ring -http://www.adafruit.com/products/917
16mm Momentaner Druckknopf -http://www.adafruit.com/products/1440
2 x DIY Micro B-Stecker -http://www.adafruit.com/products/1826
USB DIY MicroB-Stecker für weibliche Anschlüsse -http://www.adafruit.com/products/1829
