Для использования:

Поместите файлы chainText.scad и chainText.json в одну и ту же папку и откройте chainText.scad в OpenSCAD, бесплатном кроссплатформенном приложении. В панели меню OpenSCAD откройте вкладку "Настройки". Это даст вам ползунки и элементы управления для настройки печати.

Если Угол = 0, вы получаете прямую цепочку. Увеличьте это значение, и вы согнёте цепочку в дугу окружности. Если вы установите Curl на значение больше нуля, вы согнёте окружность в спираль.

Дважды проверьте, чтобы все буквы в одной ссылке не касались букв в другой ссылке. Дважды проверьте, если вы настраиваете TorusThick или InnerR, чтобы было достаточно свободного пространства, чтобы при печати вы могли перемещать ссылку в пределах её соседа. Значения по умолчанию работают, даже когда готовый STL-файл печатается на

Когда у вас есть дизайн по вашему вкусу, используйте панель меню OpenSCAD, чтобыРендер., тогдаЭкспортировать в формат STL..

chainText.scad - это просто текстовый файл, вы можете редактировать его в любом текстовом редакторе, а не только в панели редактора OpenSCAD. В нем прокомментировано HasBottom = false; откомментируйте это, и он будет резать дизайн на плоскости Z=0, чтобы вы могли увидеть внутреннюю часть звеньев цепи.

Вы можете использовать это, чтобы сделать два полукольца, склеить их вместе позже и создать ещё более длинные цепочки.

Вдохновлено: /u/Stone_Age_SculptorОпубликовал идею использования функции hull() для сглаживания перехода от звеньев цепи к буквам.

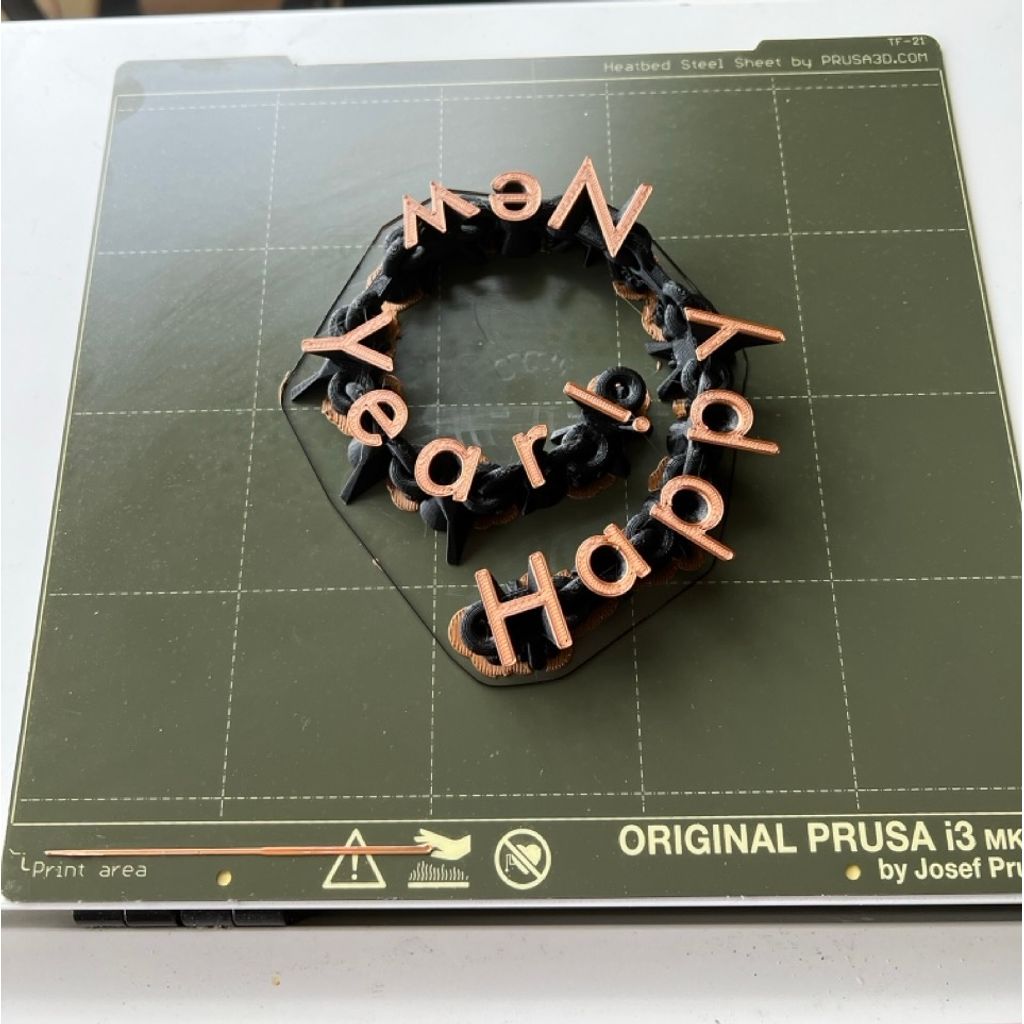

Напечатано с уменьшенным масштабом на 50%, с органическими опорами от Prusaslicer и с ручным изменением цвета после первых двух слоёв и перед последними двумя слоёв.

См. также:https://openscad.org/
Для другого варианта создания спиральной цепи с объектами в центре каждого звена.

Prusa.

i3 MK3

Нет.

Да.

0,3 мм. Стандартная насадка 0,4 мм.

5%

Я использовал PLA, черный для корпуса цепи, и медь для краев.

После печати я удалил опоры с помощью диагональных ножниц и несколько раз проработал каждое соединение звеньев вверх и вниз, а также вперед и назад.
