Резюме.

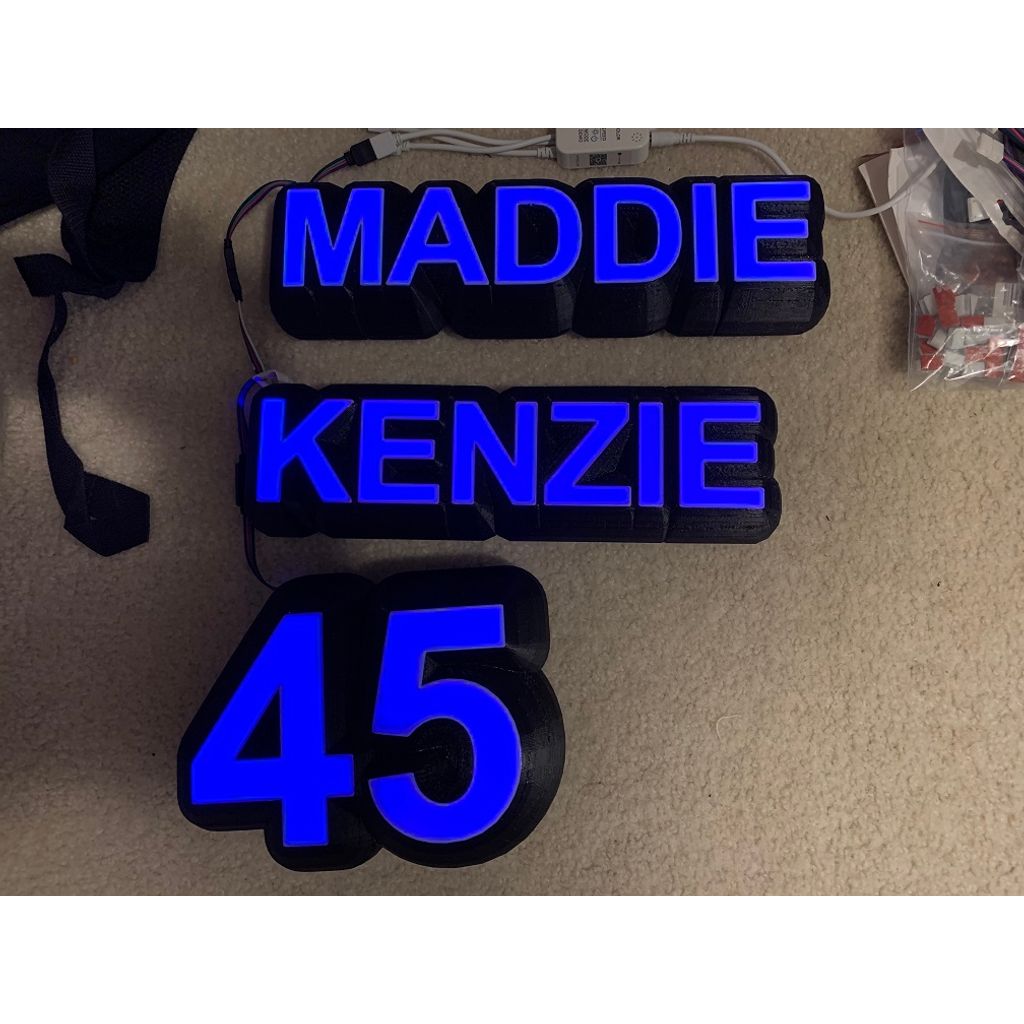

Легко настраиваемый светодиодный знак.

Модифицировал настраиваемое текстовое поле Makkuro, чтобы верхний слой на крышке был тоньше, чтобы светодиоды внутри могли лучше пропускать свет.

Я добавил описания к настройкам, вместе с рекомендациями. Я протестировал это на строительной пластине 300 мм х 300 мм, и в некоторых случаях все же поворачивал дизайн на 45 градусов, чтобы он поместился.

Вам понадобится только файл SCAD на вашем компьютере. Входящие в комплект STL-файлы предназначены только для примера и не являются обязательными. Отрегулируйте настройки, напечатайте, добавьте светодиодную ленту и повесьте на стену.

Я не включил настройщик, потому что, по моему опыту, он не работает уже долгое время.
Загрузите OpenSCAD и прочитайте краткое руководство по его использованию. Вам нужно включить представление параметров, чтобы настроить знак (для этого вам не нужно изменять исходный код). Измените настройки, просмотрите предварительный результат, выполните рендеринг и экспортируйте в STL. Если вы увеличите качество, я настоятельно рекомендую сначала отключить авто

После редактирования текстовой строки отрегулируйте/поиграйте с размером шрифта, чтобы использовать доступное пространство для печати. Затем увеличьте радиус пузыря, пока буквы не сольются воедино, а "холмы" на нижней стороне букв не уменьшатся достаточно, чтобы дать вам возможность разместить светодиоды вдоль внутреннего периметра (о
При необходимости, отрегулируйте размер и расстояние между замочными отверстиями. Я стараюсь размещать замочные отверстия на более плоской части.
Отрегулируйте качество, если хотите, но будьте готовы к более медленному предварительному просмотру и рендерингу.

В вашем слайсере отключите поддержку. Печатайте с плоской/текстовой стороной вниз. 15% заполнения более чем достаточно.
При печати крышки установите смену филамента на соответствующем слое (в Cura я использую плагин "Смена филамента") для толщины верхнего слоя: 0,4 мм = слой 3, 0,6 мм = слой 4 и 0,8 мм = слой 5. В итоге я включил Z-hop, чтобы предотвратить засорение сопла чёрным филаментом на поверхности белых букв.

В моих тестах я использовал сопло/ширину линии 0,6 мм. Белый PLA для начала текстового слоя на крышке, а чёрный PLA+ для остальной части. Стена была установлена на 2 в параметрах SCAD. В некоторых случаях мне приходилось использовать 3D-ручку, чтобы заполнить небольшие отверстия, через которые проникал свет там, где этого не должно было быть. В о

Я использовал светодиодную ленту на внутреннем периметре основания (достаточно низко, чтобы крышка могла встать на место). Водонепроницаемые (покрытые силиконом) ленты требовали горячего клея, чтобы оставаться на месте. Размещение их вдоль боковых стенок рассеивает свет, поэтому вы не видите ярких пятен, просвечивающих сквозь него (что може

Примечание: Более плоская база Кензи была тестовой и больше не является доступной опцией. Она была заменена опцией "базовая шкала".
