Zusammenfassung

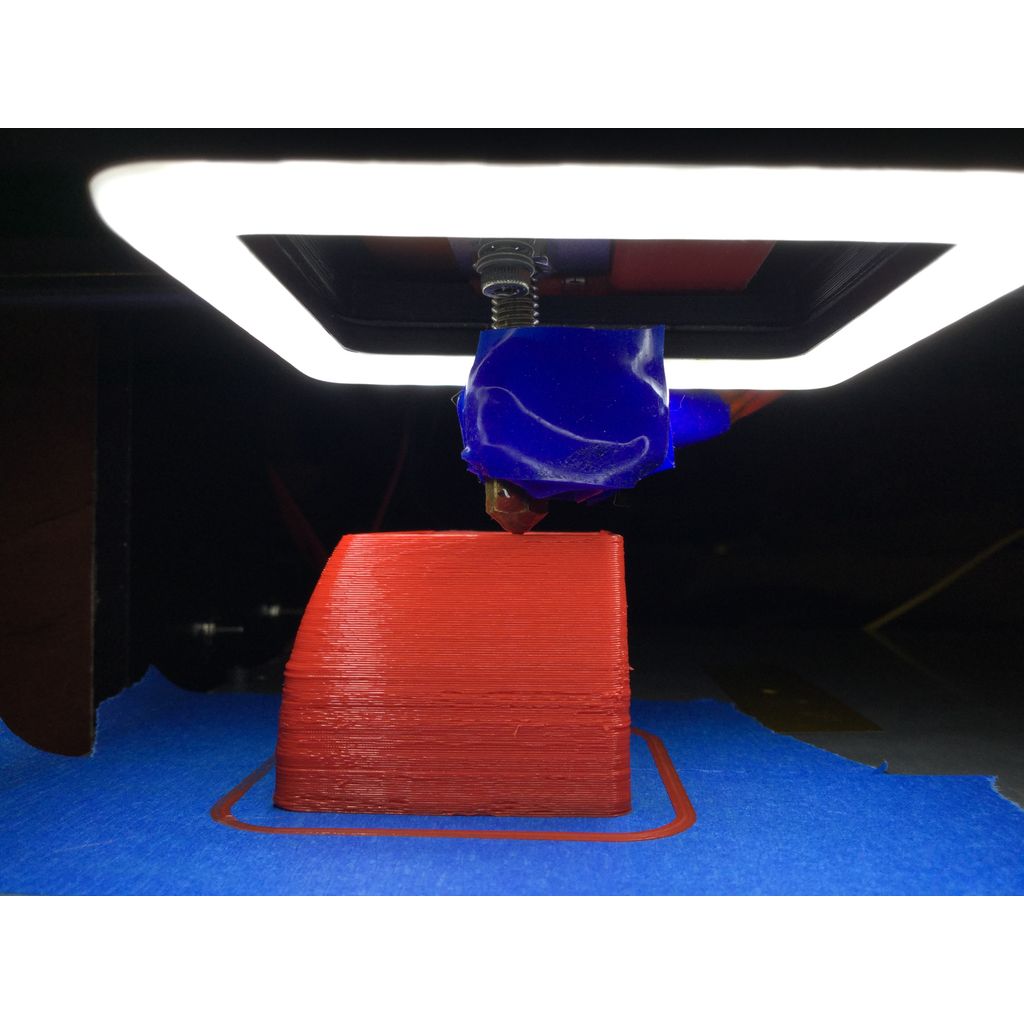

Eine LED-Halterung, die an den MK8-Extruder angebracht wird. Die LEDs habe ich in einem Autoteileladen gefunden. Es handelt sich um einen LED-Ring für ein Fahrlicht. Es heißt QuadFire Haloz von Alpena. Ich mag die quadratische Form und sie passt zur Form des MK8-Extruders.

Dies ist für den Milled/Printed 3D Printer (MP3DP) im PrusaI3-Stil gemacht. Sie können den MP3DP hier finden:

http://www.thingiverse.com/thing:1524754

Wenn er auf den MK8-Extruder montiert ist, behindert der Ring die Kühlgebläseabdeckung. Ich habe einen kleinen Verlängerer für die Kühlgebläseabdeckung hinzugefügt, damit sie so positioniert werden kann, dass sie in den LED-Ring hineinbläst.

Die 123D-Datei ist enthalten, falls Sie Änderungen vornehmen möchten.

Druckeinstellungen

Drucker-Marke:

Printrbot

Drucker:

Einfaches Schwarz

Flöße:

Nein.

Unterstützt:

Nein.

Auflösung:

0,2 mm

Füllung:

30%

Post-Druck

Der LED-Montagering wird um das Heizende Element gelegt und wird an der Unterseite des Extruderkühlventilators und unter dem Extruder-Schrittmotor befestigt. Er wird mit Kabelbindern durch die Löcher in der Halterung befestigt. Ein Kabelbinder um den Extruderkühlventilator, der andere um den Extruder-Schrittmotor. Sobald der Montagering angebracht ist, werden die LED-Leuchten mit dem doppelseitigen Kle

Fügen Sie den Extender zur Montageklappe des Lüftermantels hinzu. Ich habe ein Bild beigefügt, das die Position des Extenders zeigt.

Ich habe die LEDs mit dem Extruderkühlventilator verdrahtet, der sich einschaltet, wenn der Strom eingeschaltet ist.
