UPDATE: Dieses Design wurde von meiner neuesten Version abgelöst.http://www.thingiverse.com/thing:213946, das alles gedruckt ist und zusammenklappbar ist.

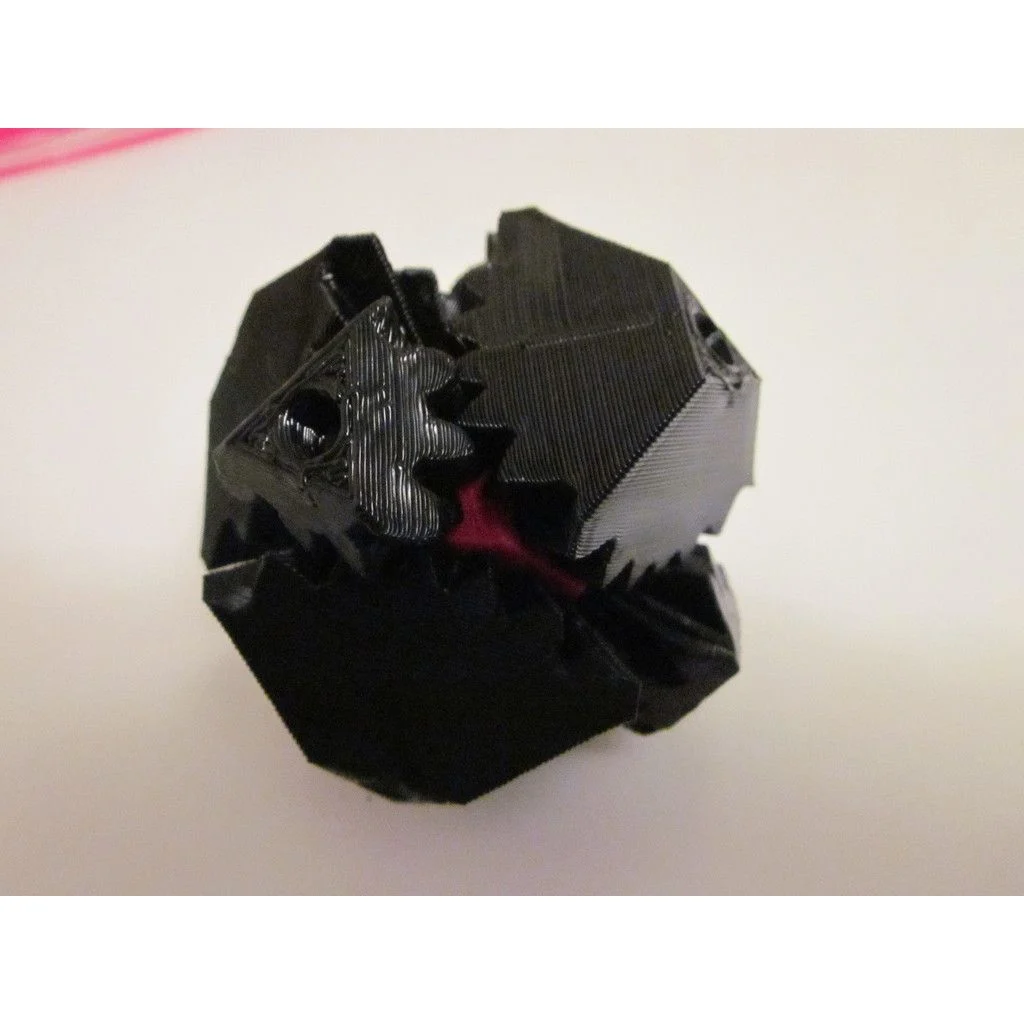

Dies begann als eine Übung in der Verwendung von Greg Frosts fantastischem Skript für involute Kegelräder.http://www.thingiverse.com/thing:3575, aber es hat sich in eine ziemlich angenehme Sorgenball-Art von Sache verwandelt. Es ist auch eindeutig beeinflusst von Gregs gebrochenem Herzen.http://www.thingiverse.com/thing:4683, obwohl dies oktaedrische Zahnräder anstelle von dodekaedrischen hat, so dass sie alle miteinander in Verbindung stehen und sich drehen. Mein Lieblingsaspekt davon ist, dass man zwei gegenüberliegende Zahnräder ergreifen und drehen kann, wodurch sich das Zentrum mit den anderen sechs Zahnrädern schnell dreht.

Drucken Sie die Teileliste. Ich habe einen Standard-TOM verwendet und ohne Raft und mit null Füllung gedruckt (nur ein paar zusätzliche Schalen). Skeinforge 35 hat einige seltsame Slicing-Entscheidungen getroffen, aber es hat den Außenbereich der Teile nicht beeinflusst. Dies sind gute Teile, um Sie davon zu überzeugen, dass Ihr kalibrierter Drucker noch einige Anpassungen benötigt.

Verwenden Sie zuerst eine Schraube, um Gewinde in den Zentralblock einzuschlagen, da dies die Montage erleichtert. Kein Klebstoff erforderlich, die Schrauben sollten fest im Zentralblock sitzen, während sich die Zahnräder drehen. Befestigen Sie die Zahnräder und stellen Sie sicher, dass die Kanten des Würfels sie miteinander verbinden. Wenn die Zahnräder zu fest sind, um sich leicht zu drehen, schrauben Sie

Die OpenSCAD-Datei ist stark parametrisiert, um eine einfache Anpassung zu ermöglichen (für unterschiedliche Proportionen, Schraubengrößen usw.). Sie können auch das Verhältnis der Zähne auf den Zahnrädern ändern, aber Sie müssen die gewünschten Parameter in gearopt.m eingeben und in Matlab (oder Octave) ausführen und das Ergebnis in die OpenSCAD-Datei kopieren. Dies ist notwendig, weil ichhttps://github.com/elmom/MCAD.
