Özet.

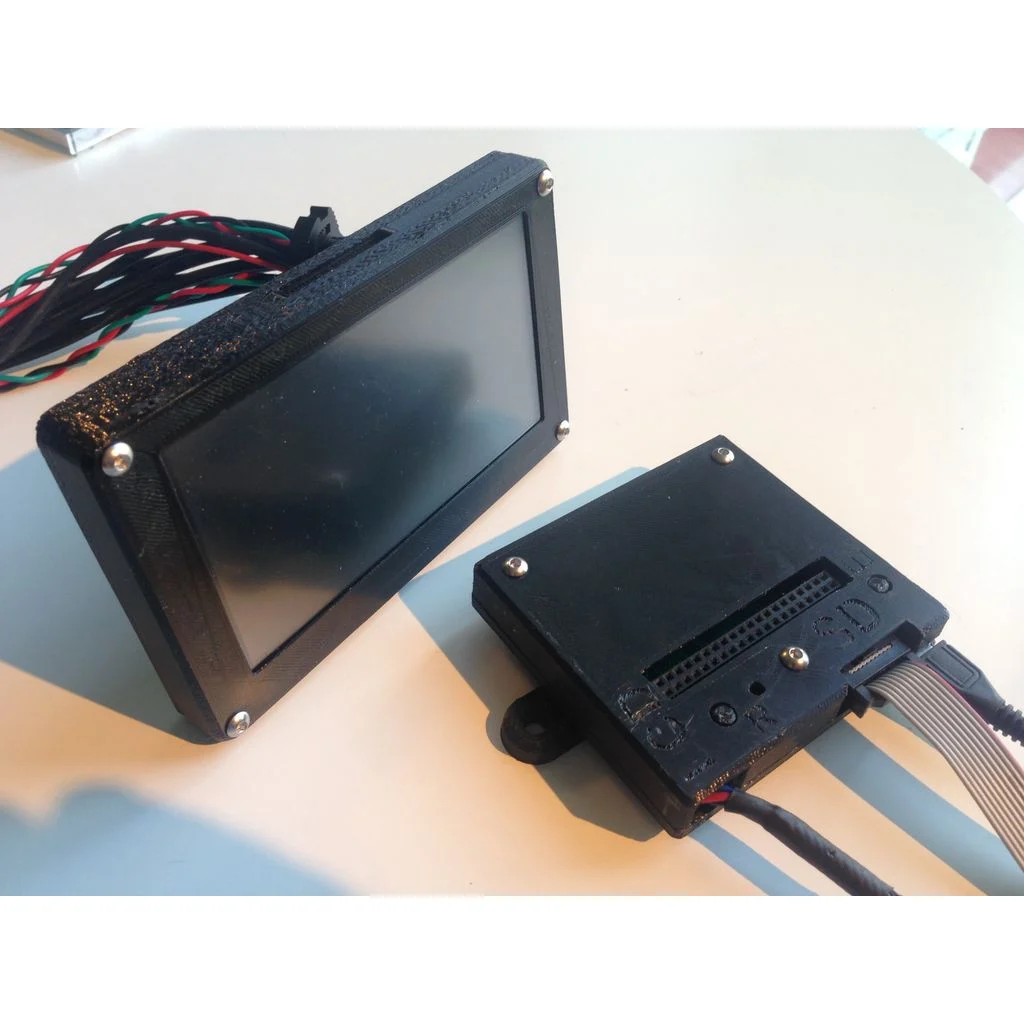

Bir Slim kasasına bakıyorsunuz.PanelDue 4.3"Toplamda 16 mm kalınlığındadır.
Arka PCB için uyumlu kasa da sadece 16 mm kalınlığındadır.
Yazıcının altına monte edilmesi amaçlanıyordu.
Her iki durumda da arka ø3,4 mm delikler, çeşitli montaj seçenekleri içindir. Bununla birlikte, PCB kutusu için şimdiye kadar bir tane yaptım.
PCB kasası için Sil ve Sıfırlama için isteğe bağlı düğmeler vardır.
BOM LCD.
- 4x m3 somunlar - LCD
- 4x m3 16 mm vidalar - LCD
- 2x m3 xx mm vidalar - LCD braketi.
- xx Braketi yazıcıya monte etmek için.
BOM PCB kutusu.
- 3x m3 somunları - PCB
- 3x m3 15 vida - PCB
- 2x m3 somunları - Braket PCB.
- 2x m6 vidaları - Braket PCB.
BOM misc.
- Braketi yazıcıya takmak için 2 adet vida.
- 40-pin IDC/GPIO erkekten dişi kablo.
- DuPont konektörlerini/kablolarını kullanabilirsiniz.
Bunu benim için kullanacağım.BeTrue 3D Yazıcı projesi.(Blogumu açıyorum.)
Yazdırma ayarları.
Yazıcı:
Benim Crossbot tasarımım.
Salıncaklar:
Hayır.
Destekler:
Hayır.
Çözünürlük:
0.2
Doldurma:
25.
Notlar:
- 0,4 mm nozul kullanıldı.
- Benimkini 0,02 mm katmanlar kullanarak yazdırdım.
- 2 sınır/çevre.
- %25 dolgu malzemesi.
- Siyah PETG'de basıldı.
Baskı Sonrası.
M3 somunlarını takın.
İstediğiniz montaj braketini takın.
Montaj seçeneği yerinde.
PCB'yi yerleştirin ve düzgün oturduğundan emin olun.
Bunları kullanmak istiyorsanız Basın Düğmeleri için hazırlanın.
Basınç Düğmelerini PCB üstüne yerleştirin - Veya onları dışarıda bırakın.
Sil ve Sıfırla düğmelerini test ettiğinden emin ol. - Veya onları tamamen dışarıda bırak.
Özel Bölüm.
İsim verme gelenekleri
İsim verme işlemi 4.3-4.3 olarak yapılır çünkü biraz kafa karışıklığı vardır, ancak LCD'nin kendisi 4.2'dir ve ekran 4,3 inçtir. Eğer bu anlaşılıyorsa en önemli şey, ister 4.2 olarak, ister 4.3 olarak listelenmiş olsun, bunların aynı olduğudur.
