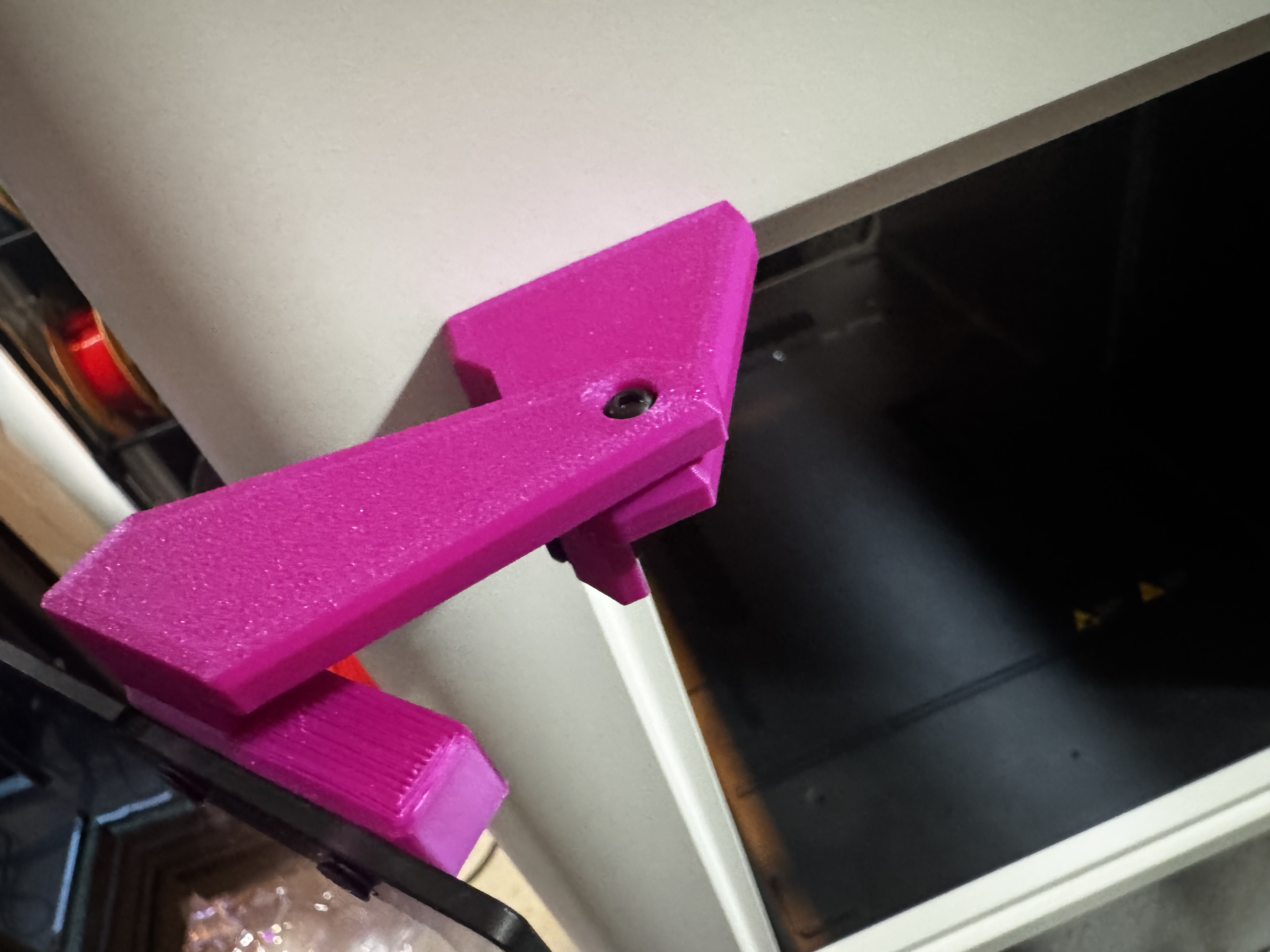

La porte du Snapmaker U1 ne s'ouvre pas beaucoup plus que 90 degrés par défaut, et je voulais un accès moins restrictif, alors j'ai assemblé cette charnière de porte à 180 degrés.

Il utilise des raccords de type compression pour fixer la porte en verre à la charnière et dispose d'un bouchon pour empêcher la porte de s'ouvrir suffisamment large pour heurter les bobines montées sur le côté. Il s'imprime avec un minimum de supports. Un fichier 3MF pour Orca Slicer, à utiliser avec l'U1 lui-même, est inclus.

Notes d'impression :

Imprimez ces charnières avec le matériau de votre choix, car elles supportent très peu de charge. Je recommande 3 murs avec un remplissage de 15% de gyroïde. Des supports sont nécessaires pour trois des pièces. Les supports sont peints manuellement dans le fichier Orca 3MF inclus.

Parties imprimées :

• Top Hinge (verre)

• Top Hinge (Support)

• Charnière inférieure (verre)

• Charnière inférieure (support)

• Insert en verre x4

• Garniture de fond.

Matériel requis :

• 4 vis M3 de 8 mm (tête plate à chanfrein).

• 4 vis M3 de 8 mm (tête à douille ou à bouton)

• 2x vis M3 de 10 mm (tête à douille ou à bouton)

• 1x vis M3 de 4-6 mm (tête à douille ou à bouton)

• 2 écrous M3

• 6x rondelles M3

Assemblée :
Remarque :Les charnières de l'U1 ne sont pas particulièrement robustes et risquent de se tordre ou de se plier si on les manipule brutalement. Veuillez faire attention.


1. Enlevez les vis d'origine et les joints en silicone de la porte en verre et sécurisez-les pour les stocker dans un endroit sûr, au cas où vous décideriez de remettre la porte dans son état d'origine.


2. Placez les inserts dans le verre, avec le bouchon strié tourné vers l'extérieur.







3. Tout en maintenant chaque insert en place, enfoncez une vis à tête ronde du côté avant jusqu'à ce qu'elle commence à dépasser de l'arrière. Ces inserts sont conçus pour utiliser la compression pour maintenir le verre en place.






4. Mettez en place le côté verre de la charnière, et enfoncez les vis jusqu'au bout.






5. Enfoncez une vis M3 de 10 mm (à tête ronde ou à tête carrée) dans le trou de vis restant, jusqu'à ce qu'elle dépasse légèrement.






6. Pour chacune des parties côté charnière, serrer une écrou M3 à l'aide d'une pince.






7. Montrez chaque partie côté charnière sur la charnière de la porte à l'aide de deux vis de 8 mm et de rondelles. Appliquez une pression vers l'intérieur lors du serrage des vis. Ces pièces ne doivent pas avoir de mouvement ou de jeu une fois que les vis ont été serrées.






8. Placez le verre dans le cadre de la porte et positionnez-le de manière que les vis saillantes reposent sur le point de connexion entre les parties du support. Cela peut nécessiter un peu d'effort, mais placez une rondelle sur la vis de connexion entre les parties, comme le montre presque cette photo malheureusement floue. Une fois en place, resserrez ces vis pour compléter la charnière. Si la charnière est trop rigide, desserrez légèrement les vis.






9. Placez un bouton de 3 à 6 mm (plus grand) ou une vis M3 à tête de socket dans le trou restant sur le support supérieur. Cela servira d'arrêt pour empêcher la charnière de s'ouvrir suffisamment pour entrer en collision avec les bobines montées.






10. (Facultatif) Si vous constatez que la porte s'affaisse légèrement et frotte le bas du cadre, utilisez la cale fournie, comme indiqué, pour légèrement relever l'angle de la charnière inférieure.
