요약

CircuitMate는 다양한 전자 계산을 지원하도록 설계된 다기능 전자 계산기로, 예를 들면 저항 및 커패시터 값과 같은 계산을 수행하는 데 사용됩니다.

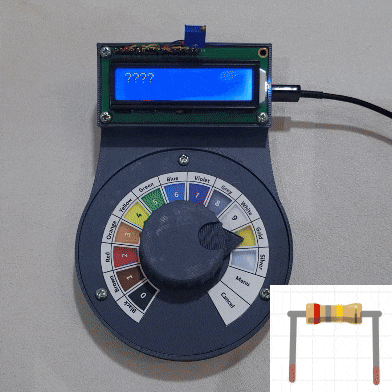

서키트메이트: 전자 계산기

기능

여러분은 CircuitMate의 소스 코드와 펌웨어를 이 기트허브 저장소에서 찾을 수 있습니다:서키트메이트।

현재 펌웨어는 다음 기능을 포함합니다:

• 저항 계산기:
  • DIP 저항기 계산기
  • SMD 저항기 계산기
• 용량 계산기:
  • 3개의 세라믹 및 SMD 커패시터를 지원합니다.
• 게임:
  • 숫자 추측 게임.

이 펌웨어는 확장 가능하게 설계되어 사용자가 새 애플리케이션을 쉽게 추가할 수 있습니다

디자인 목표

CircuitMate를 설계할 때, 몇몇 주요 목표가 개발 과정을 이끌었습니다:

• 실용적이고 유용하다.간단한 인터페이스를 통해 빠르고 효율적인 사용이 가능합니다.
• 직관적인：사용자 친화적인 레이아웃과 제어 기능.
• 최소 물자 목록(BOM)최소한의 구성 요소를 사용하고 구입하기 쉽게 설계되어 있습니다.
• 구축하기 쉽습니다.： 조립 과정이 최소화되었습니다.
• 확장 가능한추가적인 기능을 추가하기 위해 쉽게 수정하거나 확장할 수 있습니다.

문서와 부품 개요

• 베이스.stl모든 구성 요소를 함께 고정하십시오.
• 상부 부분.stl： 고정 포트너, 슬림한 디자인으로 버튼을 누를 때 유연성을 제공합니다.
• 노브.stl：사용자 제어를 위해 전위계에 연결되어 있습니다.
• 포트-버튼-브리지.stl전위계와 버튼 사이의 간격을 줄이는 데 도움이 됩니다. 돌출식 액추에이터가 있는 버튼을 사용하는 경우에는 필요 없을 수도 있습니다.
• 诺布_라벨.pdf상단에 추가할 수 있는 인쇄 가능한 태그용 PDF 파일.

자재 목록(BOM)

CircuitMate를 조립하려면 다음 구성 요소가 필요합니다.

• 아두이노 나노서키트메이트를 구동하는 마이크로컨트롤러.
• 포트너다양한 설정을 조정하는 데 사용되는 표준 포트타입 전자식 조정기입니다.
• 12mm x 12mm 버튼서키트메이트와 상호 작용하는 데 사용되는 터치식 버튼입니다.
• 문자형 LCD 16x2계산 결과 및 기타 출력을 표시하는 크리스탈 LCD 디스플레이.
• 소형 전위계문자型 LCD의 대비도를 제어하는 데 특히 사용됩니다.
• 소형 브레드보드모든 구성 요소를 연결하고 고정하는 데 사용되는 소형 브레드보드
• 열용접 너트： 조립/분해의 과정을 단순화할 수 있습니다.

아두이노 연결

조립 설명서

CircuitMate를 조립하려면 다음 단계에 따라 진행하세요:

1. 인쇄된 부품제공된 STL 파일을 사용하여 모든 필요한 부품을 인쇄하십시오.
2. 노브 태그를 준비하세요.버튼 레이블을 PDF 파일에서 인쇄하고 테이프나 접착제를 사용하여 위쪽에 붙여넣습니다.
3. 열ศึ디 너트 삽입열용접 너트를 LCD를 위한 베이스와 상부의 나사 구멍에 넣습니다.
4. 구성 요소 조립：
   1. 버튼을 베이스 부분에 연결할 것입니다.
   2. 전위계를 위쪽에 설치하세요.
   3. 브레드보드를 베이스에 넣고 Arduino의 USB 커넥터가 측면의 슬롯에 연결되어 있는지 확인하십시오.
5. 설치 버튼： 포트에 있는 노브를 전위계에 고정시킵니다.
6. 선택 사항 - 포트레이터 하단의 브리지필요한 경우, 전위계와 버튼 사이의 간격을 줄이기 위해 전위계 하단의 브리지를 사용하십시오.
7. 전기 연결제공된 도표에 따라 Arduino Nano, LCD 및 기타 구성 요소를 연결하십시오.
8. 최종 조립： 상부 및 LCD를 베이스에 연결합니다.
9. 펌웨어 다운로드：부터서키트메이트Arduino 프로젝트를 다운로드하세요.
10. 보정 노브저장소의 README 파일에 나와 있는 지시사항에 따라 조정 노브의 값을 조정하십시오.
11. 즐기세요.당신의 CircuitMate는 이제 사용할 수 있습니다. 즐기세요!

중요한 알림旋钮를 설치할 때, 화살표가 첫 번째 레이블
