Mi nueva persiana motorizada viene con un sencillo mando a distancia RF. Tienes que pulsar los botones manualmente para cerrarla o abrirla.

La persiana es muy útil para evitar que el calor se propague dentro de la casa en verano. Busqué una solución para cerrarla automáticamente cuando la temperatura subiera. Y se me ocurrió esta solución de baja tecnología, pero muy satisfactoria: un dispositivo que presiona físicamente los botones cuando es necesario.

No espero que nadie pueda volver a utilizar mi proyecto tal como está, ya que fue diseñado específicamente para mi mando a distancia. Pero espero que pueda inspirar a algunos de vosotros :)

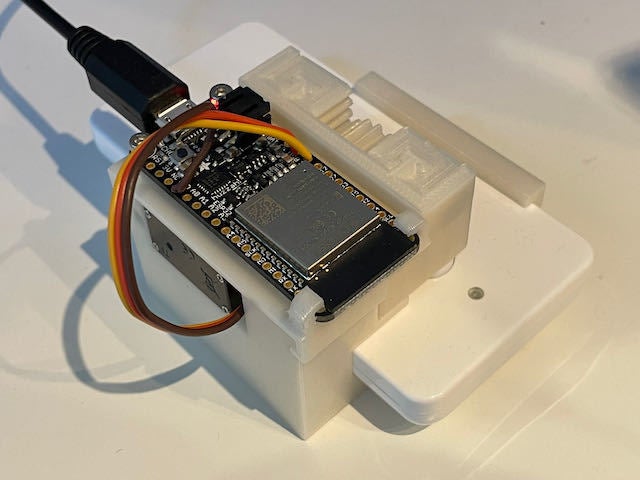

¿Qué hay dentro?

• Ejército Popular de Liberación
• Un servo MG90.
• Un adaptador de alimentación USB externo de 5V.
• Cuatro imanes de 5x1 mm.

• Una placa Feather ESP32 de Adafruit y tres cables.

  ¿Cómo funciona?

  Esquema mecánico.

---

El servo está integrado en el cuerpo de la servoBox. Hace que el engranaje central gire brevemente 60 grados a la izquierda o a la derecha desde la posición neutral de 90° e inmediatamente vuelva a su lugar.

Cuando el engranaje central gira, empuja uno de los dos 'empujadores' para presionar los botones del control remoto. Los imanes están encerrados y pegados en el marco y los empujadores, de modo que cuando el engranaje central vuelve a su posición neutral, los empujadores permanecen arriba y no vuelven a caer sobre el botón.

Así que los empujadores siempre están en su posición ascendente, lista para ser empujada, porque son atraídos y emparejados con el marco; solo se separan temporalmente de su imán hermano cuando son empujados hacia abajo.

Automatización.

Utilizo la plataforma io.adafruit y IFTTT.

Un programa de Arduino en la placa ESP32 se conecta a la plataforma io.adafruit. Está constantemente esperando un valor de '0' para presionar el 'botón de cerrar persianas' o un valor de '1' para presionar el 'botón de abrir persianas' del mando a distancia.

Utilizo tres Applets de IFTTT personalizados:

• Cada vez que el sol sale en casa, envía '1' a mi programa io.adafruit (desencadena una pulsación del botón 'abrir persianas' por mi dispositivo)
• Cada vez que el sol se pone en casa, envía '0' a mi programa (lo tienes).

• Cada vez que la temperatura en mi jardín supera los 25° C, envía '0' a mi programa (de esa forma, estoy seguro de que la persiana está cerrada antes de que las ventanas empiecen a funcionar como un horno).

  ¿Funciona?

  Sí. Como un encanto. No podría estar más feliz.

  Ajustes de impresión.

Marca de la impresora:

Prusa.

Imprimadora:

Balsas:

No.

Apoya:

Resolución:

200

Relleno:

Filamento:
PLA blanco marfil de Prusament.

Notas:
