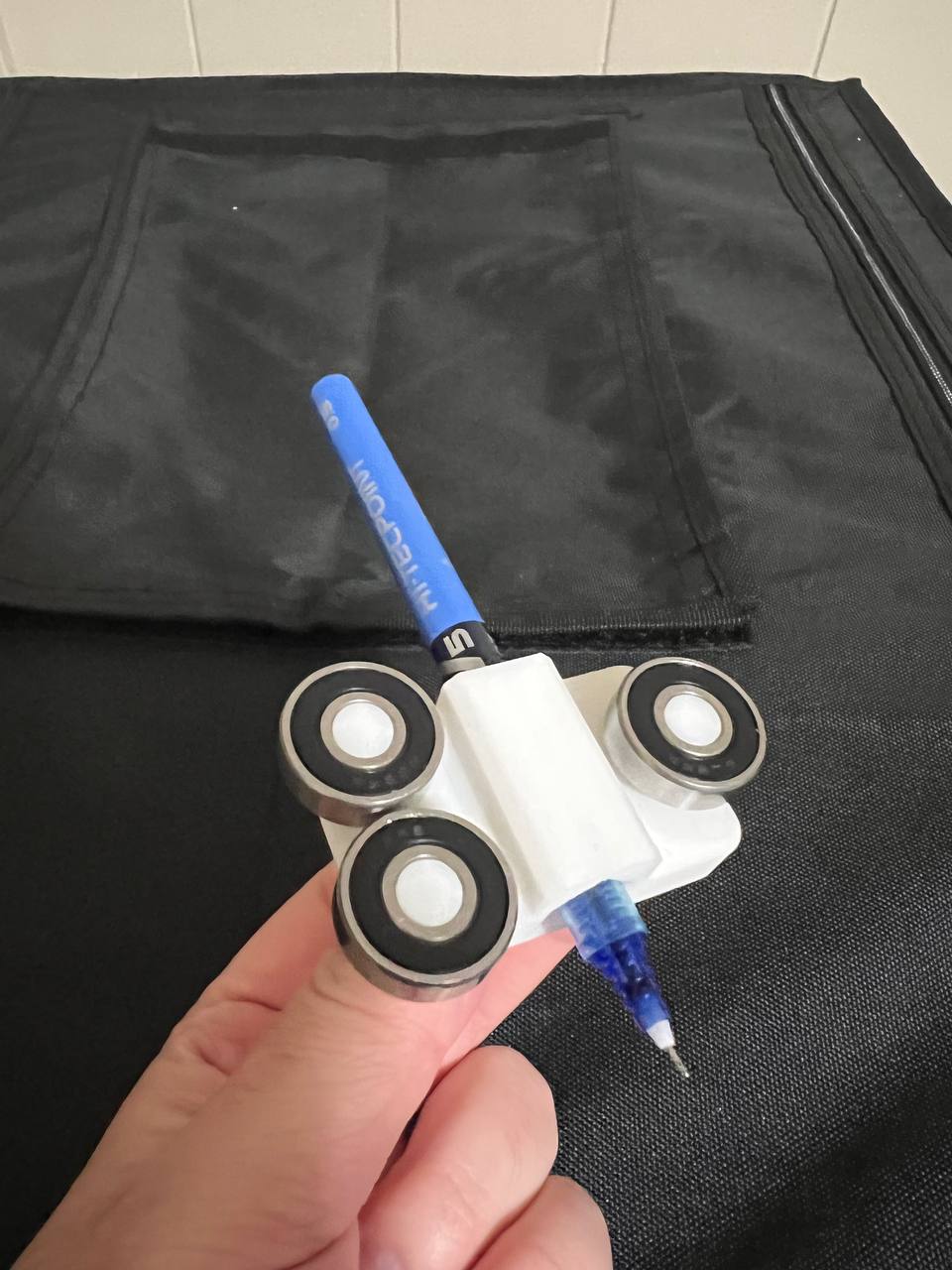

Este complemento de plotter de lápiz para el Creality Ender 3 v2 consiste en un soporte que se atornilla a los orificios roscados M3 existentes en el soporte del extremo caliente para montar el sensor BLtouch y un soporte para lápiz que utiliza un tornillo M6 impreso en 3D para sujetar el lápiz y requiere 3 rodamientos 608 que actúan para guiar el soporte del lápiz en el soporte y proporcionan c

El plotter admite un diámetro de pluma de hasta 12,5 mm.

El desfase de la boquilla es de aproximadamente 45 mm en el eje X y 30 mm en el eje Y.

El soporte que se atornilla a la placa del hotend es ligero y se puede dejar puesto cuando no se utiliza para trazar gráficos.

He utilizado LaserWeb con cierto éxito para generar códigos G de trama a partir de archivos SVG, pero hay muchos paquetes CAM por ahí que podrían hacer lo mismo.

Las piezas fueron diseñadas en el brillante software de código abierto FreeCAD. He estado refinando los modelos y probando la rama Linkstage 3, una vez que los modelos estén finalizados, también subiré los archivos CAD de origen.

Dos dimensiones en el modelo pueden ser complicadas. Los cojinetes se ajustan al soporte de la pluma y las ranuras de los cojinetes en el soporte requieren suficiente holgura para deslizarse libremente, pero no hacer ruido. Lo he ajustado para que se adapte a mi impresora, pero puede que no funcione tan bien en la tuya. Si tienes problemas, no dudes en enviarme un mensaje y veré si puedo ayudarte.

También se proporciona un archivo STL chapado con todos los componentes en la mejor orientación de impresión. El PLA está bien para la pieza, pero otros filamentos también deberían funcionar. Es mejor agregar perímetros exteriores adicionales e imprimir con un relleno del 20% +, ya que desea que el modelo sea bastante rígido.

¡Feliz planificación!
