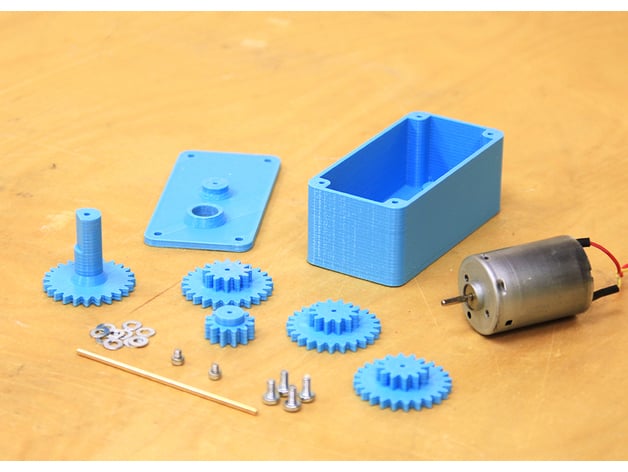

の再アップロードです。シングイブのFortzeroのデザイン。

「オリジナルファイル」フォルダには、Thingiverseで入手可能なオリジナルファイルが含まれています。

また、モーター用の穴をカスタマイズするために使用できるFusion 360ファイルと、私のモーターに必要な変更後の穴の寸法を使用したエクスポートされたSTEPファイルをアップロードしました。

編集可能なパラメータは次のとおりです。

• モーターギアホールサイズ - モーター用の穴のサイズ
• モーターのネジ孔サイズ - モーター用の2つのネジ孔のサイズ
• ネジ孔間距離 - 2つのネジ孔の中心間の距離

蓋の4つのネジ孔のサイズは現在カスタマイズできませんが、それらはM2.5ネジ用にタッピングされることを目的とした2 mmのオリジナルサイズです。M2.5x8ネジが推奨されます。

輸出されたSTEPモデルでもモーターネジの値は2 mmを使用しています(つまり、M2.5ネジにもタッピングが必要です)、モーターホールのサイズは6 mm、ネジホールの距離は14 mmです。

すべてのオリジナルギアは、この改造ケースで動作するはずです。組み立ての手順については、Thingiverseのオリジナル詳細をご覧ください。
