Resumé

Juste au cas où quelqu'un serait assez fou pour essayer d'imprimer ça, j'ai démonté la flûte originale et l'ai téléchargée en tant que fichier STP.

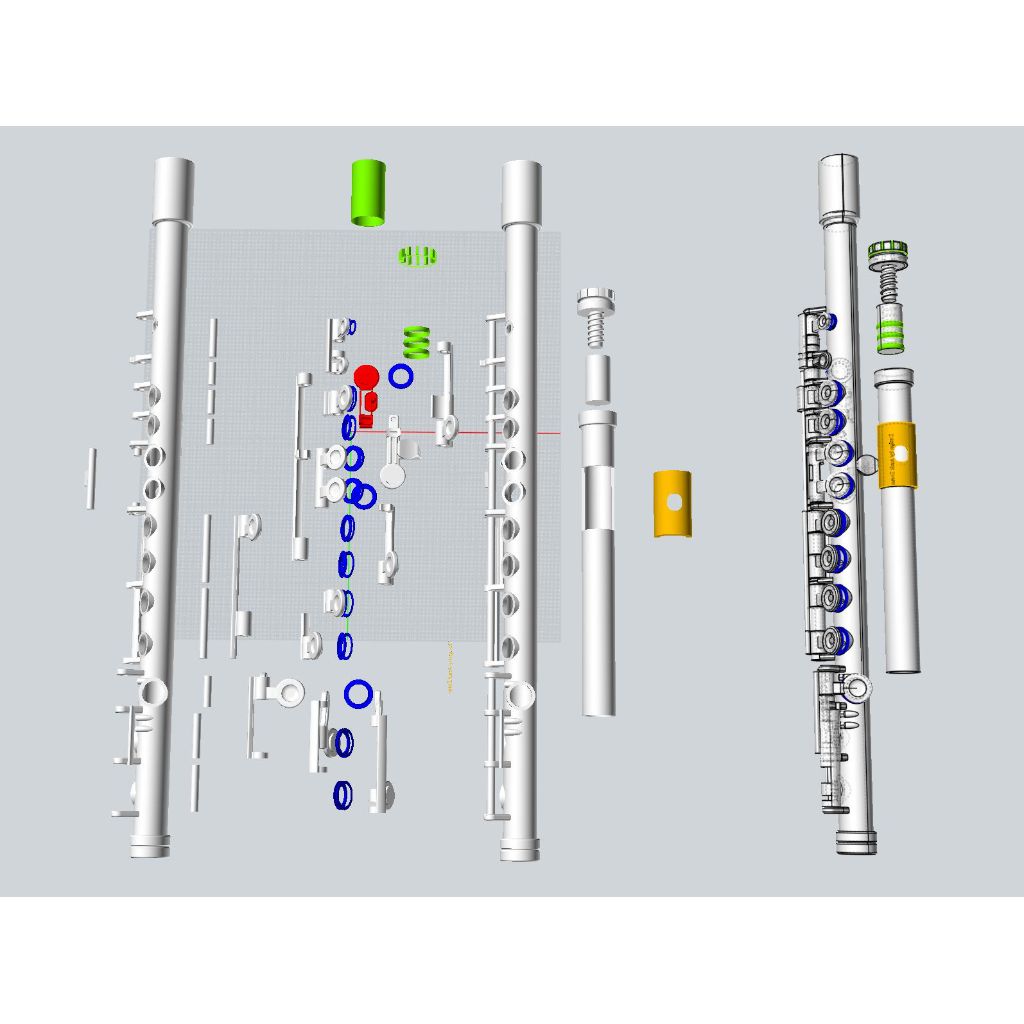

Le corps de la flûte à l'extrême gauche a été modifié par moi pour enlever les tiges des touches de doigts, car elles ne peuvent pas être assemblées si l'on utilise la conception originale. J'ai ajouté des trous afin que quelqu'un puisse essayer de remodeler la flûte avec les touches de doigts et les tiges amovibles. Notez qu'il y a une tige spéciale à l'extrême gauche.

Le corps central de la flûte principale n'est pas modifié, mais déconstruit.

La flûte principale droite est telle qu'elle a été conçue.

Les pièces vertes, je suppose qu'elles doivent être en matériau caoutchouc ou similaire. Pareil pour les joints de clé bleus.

La pièce rouge est une partie qui doit être soit fortement réparée, soit remodelée, car il y a quelques mauvaises faces et des bords manquants.

Si cela allait vraiment être imprimé par quelqu'un, un travail important devrait être effectué pour gérer les tolérances (même sur une imprimante SLS).

Le corps principal de la flûte sans embouchure mesure 492,43 mm de long.

J'ai inclus un fichier STL du corps de la flûte principale modifié, car Thingiverse en exige un. Mais en réalité, les modifications doivent être effectuées avec quelque chose qui prend en charge le format STP, donc je n'inclus pas les autres pièces en tant que fichiers STL.
