Barbie Drive-In

Erstelle dein eigenes Diorama im Barbie-Stil mit der Drive-in-Leinwand und dem Projektor.Video

Der Bildschirm beherbergt ein 3,5-Zoll-LCD-Display und einen Raspberry Pi Zero. Der Projektor beherbergt eine RGB-LED. Sie können das Display-Gehäuse oder den Projektor in anderen Projekten verwenden.

Die Informationen zur Webschnittstelle und zur Raspberry Pi-Einrichtung sindhier.

Hinweis: Nicht für Kinder geeignet aufgrund von kleinen Teilen, die eine Erstickungsgefahr darstellen können.


Hardware

• Raspberry Pi Zero 2W
• Waveshare 3,5-Zoll-LCD-Display
• Duinotech RGB-LED-Modul
• 4x M2x4-Schrauben für das Display-Gehäuse
• 4x M2x6-Schrauben für den Projektor.

Montage - Projektor

• Installieren Sie das Kabel für das LED-Modul (NB: Ich habe die Header-Pins ausgelötet und Drähte direkt an das Modul gelötet)
• Schiebe die Spulen auf den Spulenhalter.
• Schieben Sie den Rollenhalter in die Rückseite des Projektors.
• Installiere die Linse vorne im Projektor.
• Lokalisieren Sie das LED-Modul in der Front des Projektors.
• Schraube den Projektor hinten auf die Projektorfront.
• Das Kabel durch die Projektorbasis routen.
• Schiebe die Projektor-Montage in die Basis.

Montage - Bildschirm

• Richten Sie das Display mit dem Header an der Oberseite des Gehäuses aus - die andere Ausrichtung wird nicht funktionieren, da der Bildschirm nicht zentriert ist.
• Heißkleber, um den Bildschirm an seinem Platz zu befestigen.
• Fügen Sie die SD-Karte und das Kabel für den Projektor in den RPI-Header ein. Hinweis: Ich habe einen 4-poligen JST-Anschluss anstelle von Dupont verwendet, um Platz zwischen dem RPI und dem Display zu schaffen.
• Installiere RPi auf der Oberseite des Displays.
• Schraube auf der Rückseite des Gehäuses

Creality

CR-10

Nein.

Nein.

0,2 mm

25 %

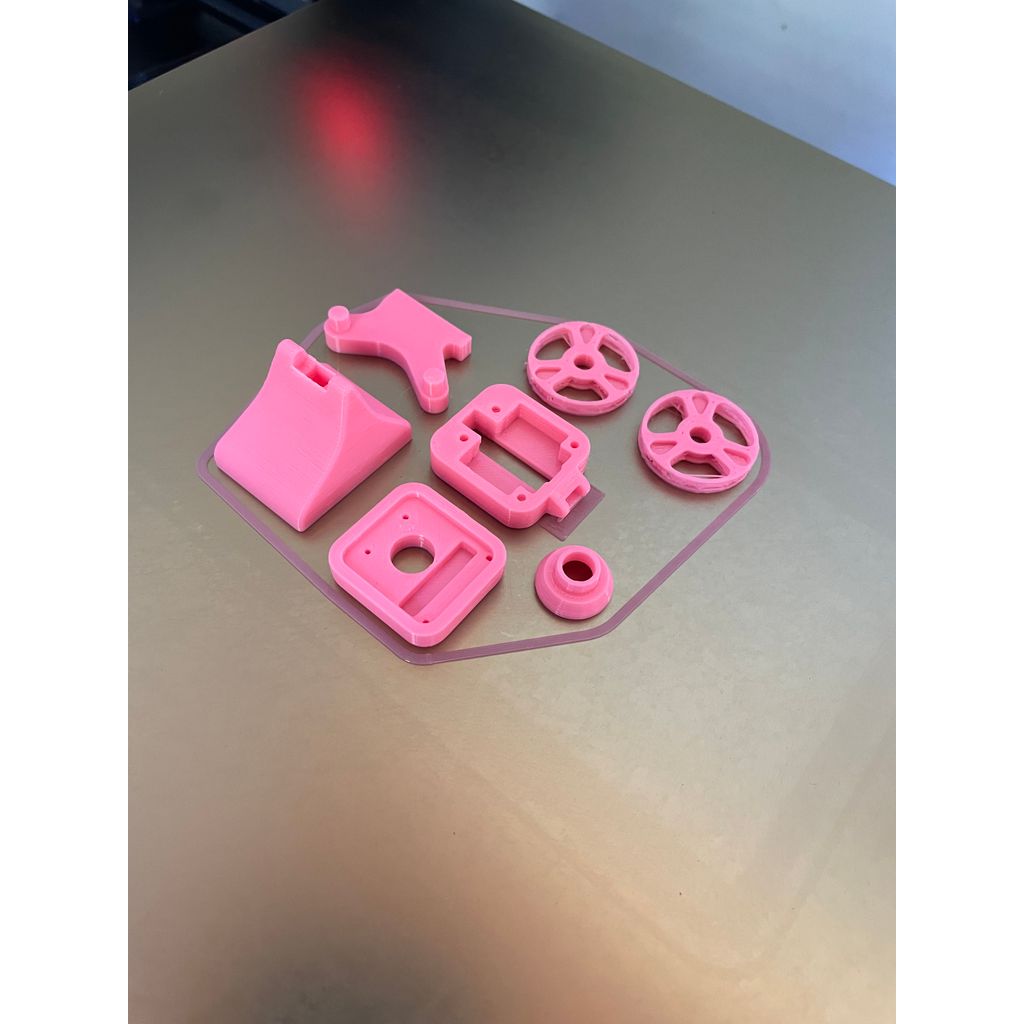

Siehe Bilder für Druckorientierungen - bitte beachten Sie, dass einige Teile leicht modifiziert wurden, aber die Druckorientierung ist immer noch dieselbe. Ziemlich einfach zu drucken, sollte in der Lage sein, ohne Unterstützung zu drucken.
