ShAKY (SHift Angle KentuckY) est un petit module conçu pour être monté à la base de n'importe quel appareil photo --une version antérieure.C'était spécifique au Canon PowerShot ELPH160 ou ELPH180 et manquait de support Xsync. Via un câble USB, ShAKY peut signaler en continu les données de position sur 9 axes avec une précision suffisante pour distinguer les changements de position qui modifient l'image du capteur de moins d'un seul décalage de pixel -- le graphique ci-dessus est un exemple de tremblement enregistré pendant une exposition.

Pourquoi faire ça ? Eh bien,mon laboratoire à l'Université du Kentucky.Nous avons créé ShAKY pour diverses expériences de recherche impliquant de nouvelles méthodes pour obtenir de meilleures images en présence de tremblements de caméra... Il est publié ici en partie comme documentation de notre recherche, mais aussi parce que l'assemblage du capteur est étonnamment peu cher et que son emballage pourrait servir de bonne référence pour la conception de l'emballage du module de capteur pour d'autres applications. Le résumé de l'article deAggregate.org/DIT/ShAKY.

Les parties fonctionnelles sont deux cartes de circuit imprimé et une prise jack de 3,5 mm avec un condensateur anti-rebond. La carte plus petite (montée en haut) est un module de capteur à 9 axes MPU9250/6500 coûtant 9 $, qui mesure le mouvement en X, Y, Z, roulis, tangage et lacet, ainsi que l'orientation absolue en X, Y, Z à l'aide d'un magnétomètre. La carte plus grande (mont

Impression

Il y a deux parties : le corps et la vis. Bien que la vis puisse être imprimée, c'est un filetage standard de 1/4-20 et une vis en métal peut être serrée davantage sans risque d'endommager les filets. Le corps s'imprime dans l'orientation indiquée dans son fichier STL. Il y a un léger écart dans le corps à l'ouverture pour la prise, mais la pièce s'imprime facilement sans supports. Le corps n'a pas

Après l'impression.

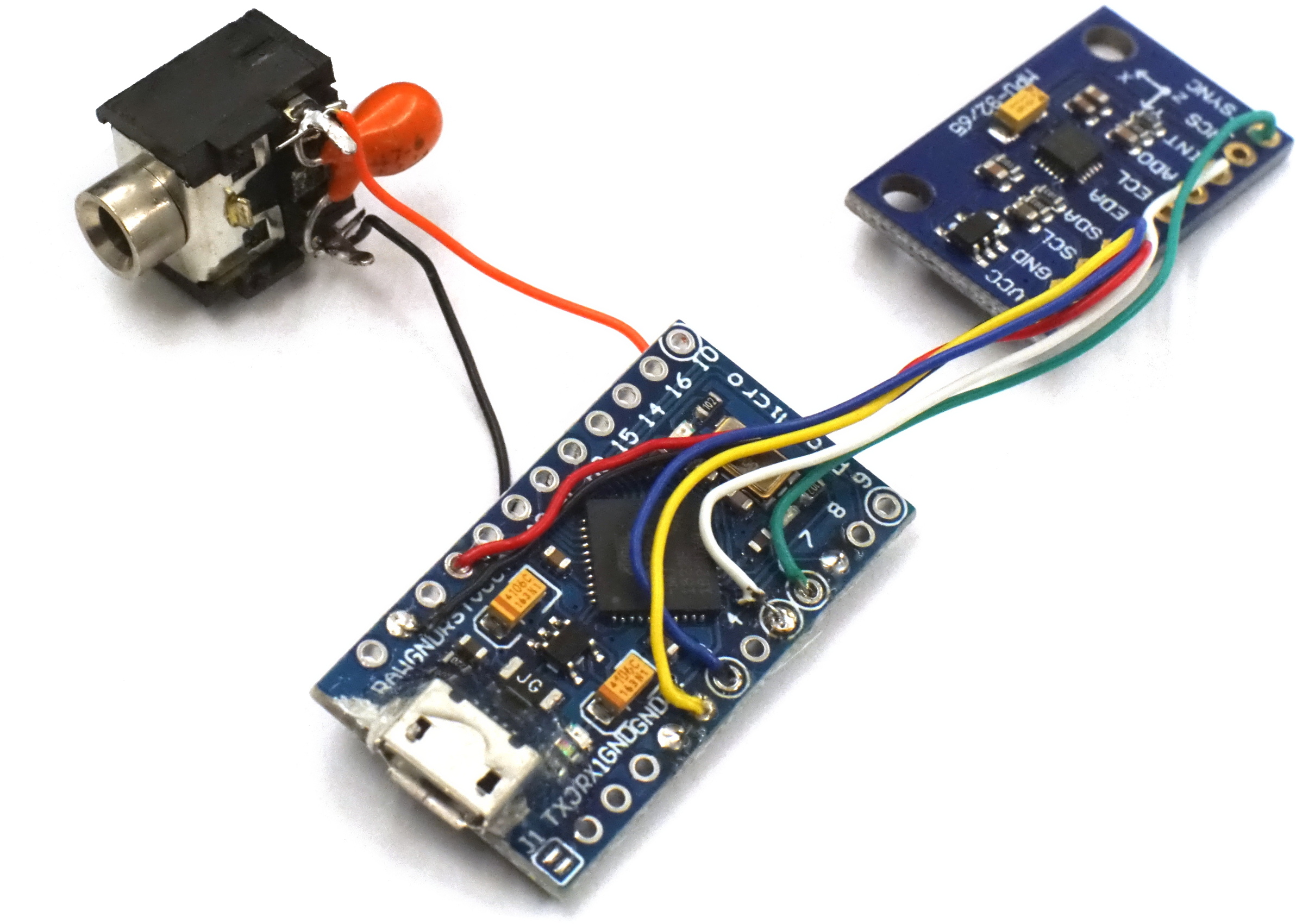

Les connexions doivent être faites entre tous les composants avant de les placer dans le boîtier. Nous recommandons la soudure directe en utilisant du fil à souder.

Les pièces imprimées devraient nécessiter peu, voire pas de post-traitement. Tout d'abord, insérez la prise et fixez-la en place avec de la colle chaude. Les cartes ATmega32U4 sont ensuite insérées, face vers le haut, de sorte que les fils s'alignent bien et que le connecteur USB dépasse par le trou prévu à cet effet. Appuyez sur les cartes pour les mettre en place et fixez-les avec de la colle chaude.

Une fois assemblé, ShAKY est simplement vissé au bas de l'appareil photo à l'aide de la vis imprimée 1/4-20, et les câbles Xsync et USB sont branchés. La conception de ShAKY permet non seulement de tout garder proprement contenu, mais assure également que le capteur est maintenu aussi près que possible du capteur de l'appareil photo et dans une orientation connue : X pointe à travers l'objectif, Y pointe vers le connecteur USB, et Z
