Describción:

Este diseño está maximizando lo que una impresora 3D estándar con un volumen de construcción cuadrado de 250 mm puede manejar para crear un subwoofer grande con un alto nivel de presión de sonido, sin terminar con un rompecabezas de piezas impresas en 3D con 20 piezas.

El puerto está ajustado para 35 Hz, F3 (-3dB) 30 Hz. El amplificador de placa tiene un filtro de paso bajo efectivo de 12dB, por lo que se desvanecerá alrededor de 120Hz en la configuración estándar, pero, por supuesto, esto se puede ajustar a un valor más alto con el potenciómetro de crossover.

El submarino es bastante grande, con una altura de alrededor de 70 cm. En lugar de estar de pie sobre patas que disparan hacia abajo, puede colocarse de lado. Para esto, he incluido una rejilla de protección que se puede fijar a los hilos de las patas. La rejilla no es necesaria cuando está en posición vertical.

El costo de los componentes es moderado. En la actualidad, el altavoz cuesta 40 USD, el amplificador de placa 50 USD, el PLA alrededor de 50 USD, y los insertos y pernos de calor 10 USD.

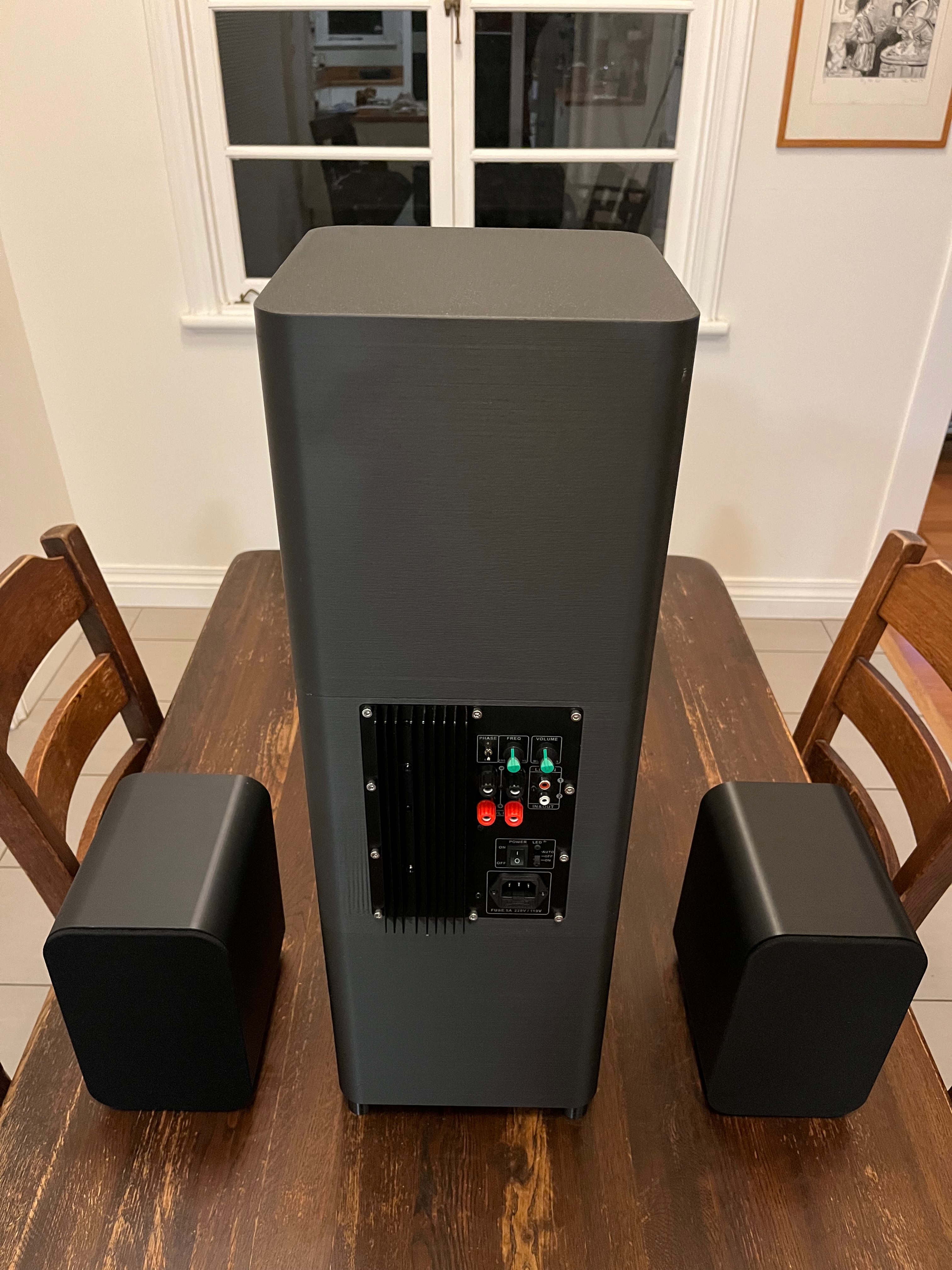

Necesitarás satélites que puedan llegar tan bajo como al menos 100 Hz, a partir de ahí, el subwoofer se hará cargo. Lo combiné con miAltavoces de rango completo de 4".(ver la 4ª imagen) lo cual fue bastante impresionante con un amplio escenario sonoro y claridad, aunque el subwoofer tuvo que ser bajado mucho al disminuir el volumen del amplificador para igualar la baja eficiencia de los altavoces de rango completo. Actualmente, ejecuto la configuración en elOnoorus D4 Pro.Amplificador, que entre cosas como HDMI y entrada óptica tiene un filtro de paso bajo para el subwoofer y también un filtro de paso alto para los satélites - los altavoces satélites apenas se mueven a niveles altos y pueden reproducirse mucho más fuerte antes de exceder mecánicamente su amplitud Xmax y comenzar a distorsionarse o destruirse.

En comparación con elDiseño anterior del subwoofer.Con un chasis de lanzamiento largo de 2x4", esto utiliza un solo woofer de 6.5" que igualmente puede llegar hasta un F3 de 30 Hz, pero es mucho más eficiente y, por lo tanto, más fuerte - 89 dBA a 1 vatio, frente a 83 dBA para los altavoces de suspensión suave. Vea el gráfico de medición de campo cercano adjunto de REW. El altavoz Peerless también tiene un precio bastante raz

El amplificador de placa es de 100W @ 8Ohm Clase AB, que suena mejor y más cálido que los amplificadores habituales de Clase D en diseños anteriores. Tampoco necesita un adaptador de corriente (odio estas cosas por ahí), se conecta directamente a la red eléctrica con un cable de hervidor. Se calienta ligeramente en las aletas de refrigeración como se esperaría de una Clase A/B con transistores MOSFET, pero nun

Alternativa: Amplificador de clase D 2.1 con o sin Bluetooth (ver quinta foto). Esto tiene la ventaja de que es un poco más barato, los satélites también pueden ser alimentados, y no se necesita un amplificador externo. Como no quería rediseñar todo para esto, hay una placa adaptadora que encaja en la carcasa del amplificador de clase D, sin necesidad de otros cambios. La desventaja sería un poco menos de potencia, y se necesita una fuente de aliment

El tamaño interno del gabinete de 655 mm crea una onda estacionaria de alrededor de 260 Hz, que es muy notable a pesar de que el filtro de paso bajo entra en funcionamiento a 100 Hz. Para eliminar la onda estacionaria, hay unResonador de Helmholtz.Construye en la sección superior, solo en caso de que te preguntes sobre la extraña estructura interna. Tomó mucha afinación para hacerlo bien, pero evita gastar $200 en componentes pasivos para un filtro de notch o enormes cantidades de material de amortiguación.

Imprimir:

Se requiere una impresora Core XY - No sé si un manipulador de cama puede manejar un objeto de 2 kg sin ralentizarse. Supongo que se podría intentar.

Llevará al menos una semana de tiempo de impresión, así que asegúrate de que tu impresora esté en buen estado. Utilicé PLA mate, los carretes baratos de 5 kg de Sunlu/Jayo en eBay o AliExpress. Si tienes un AMS que carga nuevos carretes, supongo que los carretes de 1 kg funcionarían. PLA-CF o PETG-GF se verían un poco más elegantes, pero son el doble de caros y no est

Una placa de impresión PEI bien limpiada proporciona suficiente adherencia a la cama. La refrigeración auxiliar se desactivó para evitar deformaciones. Algunas de mis impresiones se deformaron un poco, tal vez 1 milímetro, pero levantaron la placa PEI de la base magnética en lugar de desprenderse de la placa de construcción.

Sugiera una boquilla de 0,6 mm, con una altura de capa de 0,24 mm. No he probado esto con una boquilla de 0,4 mm, sin embargo, debería funcionar, pero toma un 30% más de tiempo de impresión. Un relleno de gyroid del 25% para evitar la deformación.

Cuando está orientado correctamente en la placa de construcción,Ningún apoyo para ninguna de las partes.es Necesario - todas las estructuras de soporte están diseñadas con aletas, paredes y anillos desmontables.

La orientación de las piezas en la placa de construcción:

Asamblea:

Después de imprimir, retira todos los soportes incorporados, en la carcasa del amplificador, alrededor del exterior de la base y la sección central, el puerto. El deflector y tres secciones deben pegarse juntos, comenzando con el deflector. Utilicé JB Weld PlasticBonder, que comienza a curar alrededor de los 20 minutos, pero cualquier pegamento epoxi o adhesivo de construcción servirá, con un tiempo de curado más largo. Apri

Material de amortiguación:

No es necesario, la mayoría de los materiales de amortiguación convencionales no harían nada a bajas frecuencias < 200Hz. Si te preocupa la resonancia del gabinete, se puede aplicar material de insonorización como Alubutyl (como se usa en los coches) a las paredes internas. Para la supresión de ondas estacionarias, véase arriba, el resonador de Helmholtz se encarga de esto.

Lista de materiales:

8 kg de filamento 3D comoEjército Popular de Liberaciónmate

Altavoz de 6.5 "Peerless HDS-P830990, o alternativamente del mismo tamaño con membrana de papel y una eficiencia aún mejor.Peerless HDS-P830875

Amplificador de clase A/B.

Amplificador de clase D 2.1 Aiyima.

Amplificador de clase D 2.1 con Bluetooth.

Insertos térmicos 10x M4 de 8,1 mm de largo para el amplificador, 6x M5 de 9,5 mm de largo para el altavoz, como los deCNC Kitchen.

30 cm de cable de altavoz de 14G de amplificador a altavoz.

Pegamento compatible con PLA comoJB Weld PlasticBonder.(tubos pequeños, caros) o cualquier pegamento de epoxi/construcción de tu elección.

10x tornillos hexagonales M4 de 10 mm y 6x tornillos hexagonales M5 de 12 mm, de acero inoxidable o acero dulce ennegrecido.
