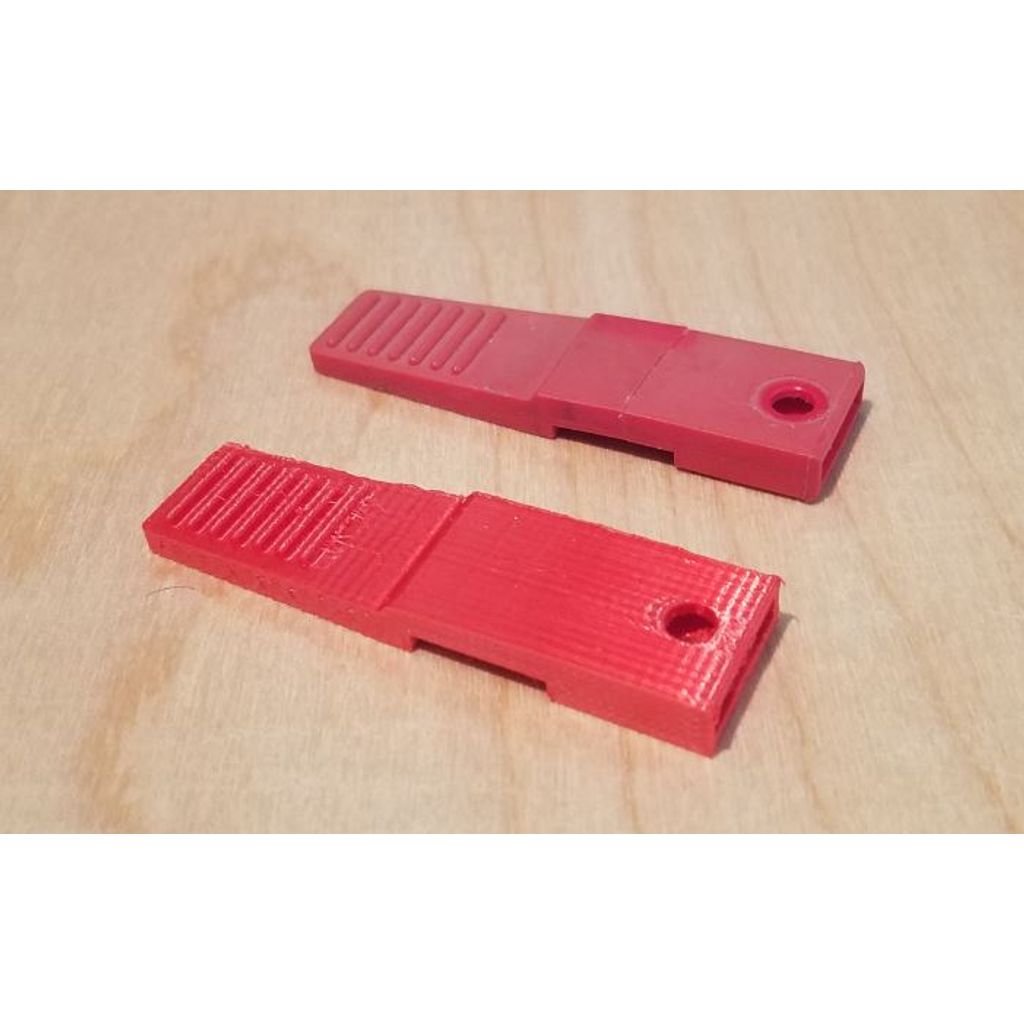

Dies ist der Riegel für das Ausstiegs-/Eingangs-Fenster in einem Rockwood Mini Lite Reiseanhänger. Mit der Zeit und durch unbeabsichtigtes Stoßen brach der ursprüngliche Riegel.

Du wirst den vorhandenen Niet mit einem 0,201"-Bohrer ausbohren müssen.

HINWEIS: Dieses Modell ist in metrischen Einheiten (mm). Skalieren Sie es entsprechend für Ihre Anwendung.

Update: 07. April 2022: Die Einheiten in meinem ursprünglichen Modell waren falsch eingestellt. Wenn Sie diese Version heruntergeladen haben, müssen Sie sie um 25,4 verkleinern. (Gesamtwerten: 69,4 x 19,3 x 6,8)

V2 wurde auf die korrekten Einheiten aktualisiert, und (nachdem ich eines für meinen Gebrauch gedruckt habe) wurde die Breite der Öffnung für die Metallstange reduziert, um überschüssige Seitwärtsbewegungen zu beseitigen.

Robo 3D

R1 ABS + PLA-Modell

Spiel keine Rolle.

Ja

In Ordnung.

100%

Dies wurde auf der Seite gedruckt, also entschied ich mich, Flöße und Stützen zu verwenden. Ich habe mit PLA-Material gedruckt, obwohl ich ABS oder PETG empfehlen würde, um Rissen vorzubeugen, wenn der Niet eingebaut wird.

Ich empfehle, die gesamte Riegelanordnung aus dem Fensterrahmen zu entfernen, um das Setzen des Niets zu erleichtern.

Ich habe diese Niete verwendet:https://www.mcmaster.com/rivets/rivet-type~hollow/diameter~3-16/head-diameter~3-8/head-height~0-047/for-material-thickness~0-253-0-272/

Eine Sache, die zu beachten ist; der Kopf und das umgedrehte Ende der Niete müssen durch die Öffnung im Fensterrahmen passen.
