'GT2 풀리'의 작동 구현이 이미 있습니다. 그럼에도 불구하고 이러한 구현은 대부분 SCAD를 기반으로 하며, 그 결과 메시 파일이 생성됩니다. 만약 여러분이 Fusion 360에서 직접 프로젝트 부품을 모델링하는 것을 선호한다면, 이것이 바로 여러분을 위한 것입니다!

이 디자인의 이론적 기반에 관계없이, 이는 당신의 모든 GT2 풀리 요구사항에 잘 적합되어야 합니다.

퓨전의 사용자 매개변수 기능을 통해 디자인을 변경할 수 있습니다. 그러나, 그루브 수를 증가시키는 경우에는 주의를 기울여야 합니다. 어떠한 이유에서인지 푸전은 20에서 80 같은 큰 변화에 어려움을 겪지만, 20에서 50 그리고 80으로 변경하는 경우에는 잘 작동됩니다.

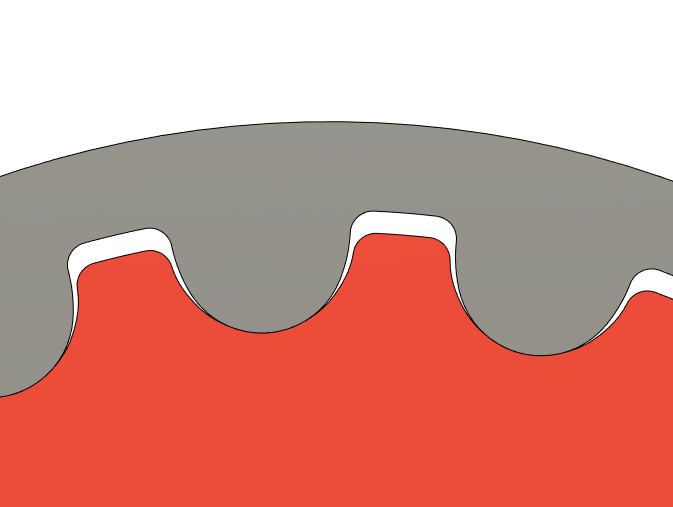

그루브의 수학적 원리를 이해하는 데 상당히 오랜 시간이 걸렸습니다. 일반적으로 생각하는데 달리, 프로파일은 벨트의 이빨의 반대가 아닙니다. 벨트가 풀리의 전체를 감싸고 있다면 그렇게 될 것입니다. 하지만 벨트가 풀리에서 분리되는 순간 문제가 발생합니다. 이유는 벨트와 풀리가 정확히 같은 거리를 이동하기

만일 이 이빨 프로필에 대해 의문이 있다면 코멘트 란에서 이에 대해 논의하고 싶겠습니다. (예: 접촉면과 간격)

인쇄 설정

이 풀리의 가장 중요한 부분은 이빨의 형태인데, 다행히도 이는 표준으로 인쇄할 수 있습니다.0.4 mm 노즐오버행은 50도로 설계되어 있어서, 최대까지 올라갈 수 있습니다.0.3 mm 레이어 높이문제가 되어선 안 되겠습니다.

치수

제공된 파일들은 대부분 단순히 예제로 제공되었지만, 여기서는 해당 파일들의 관련 크기를 찾을 수 있습니다.

발언

만일 이러한 인쇄물의 둥글기에 문제가 있다면, 기계적 또는 소프트웨어적인 '기울기 교정'을 고려해 보세요.
