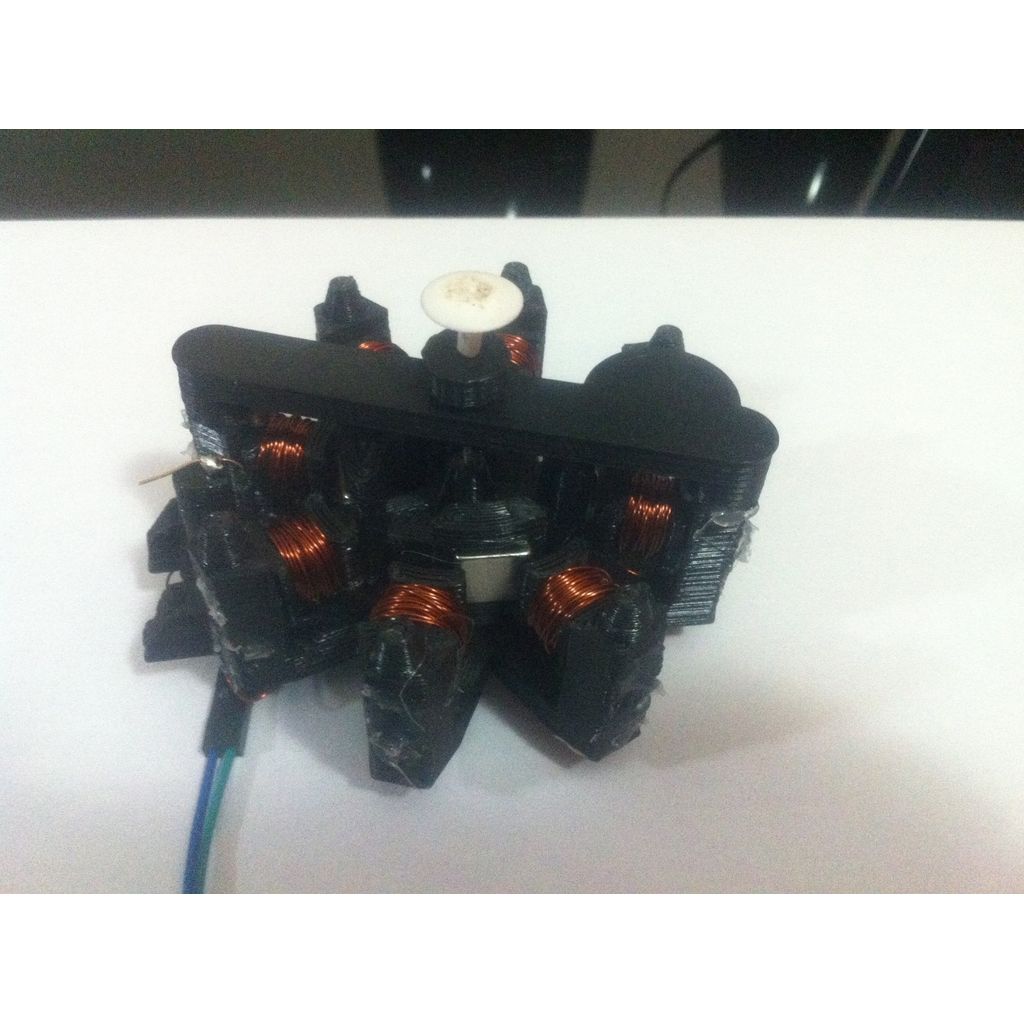

Un moteur DC sans balais fonctionnant sur un condensateur.

Cet objet est destiné à des fins éducatives et d'apprentissage.
Aucun alliage magnétique dans le rotor ou dans le stator.
Ça s'exécute facilement sans aucune résistance, seules quelques forces diamagnétiques le retiennent.
Il peut fonctionner pendant près d'une heure avec un condensateur ou une petite batterie.

• 8 bobines dans le stator, 4 aimants dans le rotor.

Derivation de l'objet Lasersaber de l'utilisateur :

• http://www.thingiverse.com/thing:644938

Cet objet est toujours en cours de développement !

Vidéo de simulation d'OpenSCAD :
https://youtu.be/dlRWNgF0Y1g

Tu peux m'aider à faire plus de choses comme ça.
Achetez mes designs sur Pinshape :http://pinshape.com/users/27920-jsirgado
Le fichier OpenSCAD est là, vous pouvez tout changer.

Tout ce dont vous avez besoin :

• 4x aimants (10 x 10 x 3 mm), utilisez des aimants néodymes, pour le rotor ;
• 1x Interrupteur magnétique en verre, pour marquer les étapes ;
• 1x Fil de cuivre émaillé, plus fin, plus efficace, pour le stator ;
• 1x épingle ou aiguille métallique, pour l'arbre ;
• 1x Batterie (1,5V 1A) ou Condensateur (16V 1000uF), pour l'alimentation électrique ;

Comment construire.

• Coupez le support de l'arbre central sur tous les modèles.
  Des pièces Motor_Capacitor_Electromagnetic.stl qui
  Tu as imprimé pour faire les 8 bobines.
• Toutes les autres pièces sont imprimées une seule fois et vous n'avez pas besoin de les changer.
• Enroulez toutes les bobines dans la même direction.
  mais inversez les fils dans les bobines de paires lors du soudage.
• Utilisez le pont pour tenir le condensateur.
• Utilisez le rail pour ajuster la distance pour l'interrupteur magnétique.
• Utilisez de petits manchons dans le fût pour ajuster la position du rotor.
  et pour rendre la rotation gratuite.

Plus de tours dans les bobines, un meilleur moteur.
Voir les images du plan pour plus de détails.
