Voici la version finale de mon mod E3D/J-Head pour l'imprimante DIY Printrite.

Après d'innombrables prototypes et modifications, c'est la version pratique la plus autonome que j'ai conçue, qui est à la fois simple, polyvalente, facile à imprimer, facile à assembler, facile à entretenir et facile à ajuster.

Concevoir simplement des pièces pour s'adapter au chariot d'impression existant s'est avéré inefficace et moins qu'idéal. Cette conception comprend également un remplacement du chariot redessiné qui s'est avéré plus robuste, stable et moins sujet aux fissures que la pièce en plastique de mauvaise qualité que Collido utilisait à l'origine.

Les roulements d'origine de la chariotte peuvent être utilisés, mais ceux-ci étaient de taille insuffisante même sur la chariotte d'origine. J'ai donc utilisé 4 roulements LM8UU de 8 mm qui ont réduit le bruit et les vibrations sur l'axe Z et permettent à la chariotte de glisser beaucoup plus doucement. La chariotte redessinée peut toujours accueillir l'extrudeur de style Printrite d'origine ou même des

Le support de l'extrudeur est conçu pour "cliquer en place" et "cliquer hors place" le chariot, et est fixé avec 2 vis/boulons de 2x10 mm (accès facile) sur les côtés, ce qui rend toute maintenance ou échange de l'extrudeur/remplacement de la pointe plus simple, car tout le support s'enlève du chariot (avec l'extrudeur et les refroidisseurs toujours attachés), ce qui donne un excellent accès à l'extrudeur

Le support peut accueillir soit les extrudeurs E3d V5 ou E3d "tout métal" V6, il est également compatible avec les clones chinois de ces deux modèles (souvent appelés extrudeurs "J-head"), il y a un guide de câble intégré dans la conception qui aidera à garder tout en ordre et à réduire toute tension sur les points de chauffage et de thermistor causée par le mouvement constant du chariot pendant l'utilisation.

Le refroidisseur de buse est fixé directement au support de l'extrudeuse avec 2 vis M2 de 20 mm traversant le dessus du support. Cela permet au refroidisseur de buse d'avoir un degré d'ajustement limité pour un réglage précis (environ 7-8 mm de mouvement vers le haut et vers le bas, ce qui vous permet de viser avec précision l'endroit où vous voulez que le refroidissement touche la surface). Cela s'est avéré être un ajust

J'ai inclus deux versions du refroidisseur d'extrudeur, l'une pour l'extrudeur tout métal e3d V6 beaucoup plus mince, tandis que l'autre convient pour le V5 plus épais (la version V5 convient également pour les clones).

Je suis sûr qu'il y a quelques autres fonctionnalités que j'oublie, mais vous les découvrirez probablement par vous-mêmes si vous utilisez cette conception de toute façon, alors tant pis.

Comme je l'ai dit, j'ai l'intention que ce soit ma version finale de ce mod en particulier, car je ne vois pas la nécessité d'autres adaptations, étant donné que j'ai trouvé qu'il fonctionne exactement comme prévu et requis.

Si quelqu'un a des suggestions pour d'autres améliorations et modifications, alors s'il vous plaît, par tous les moyens...............

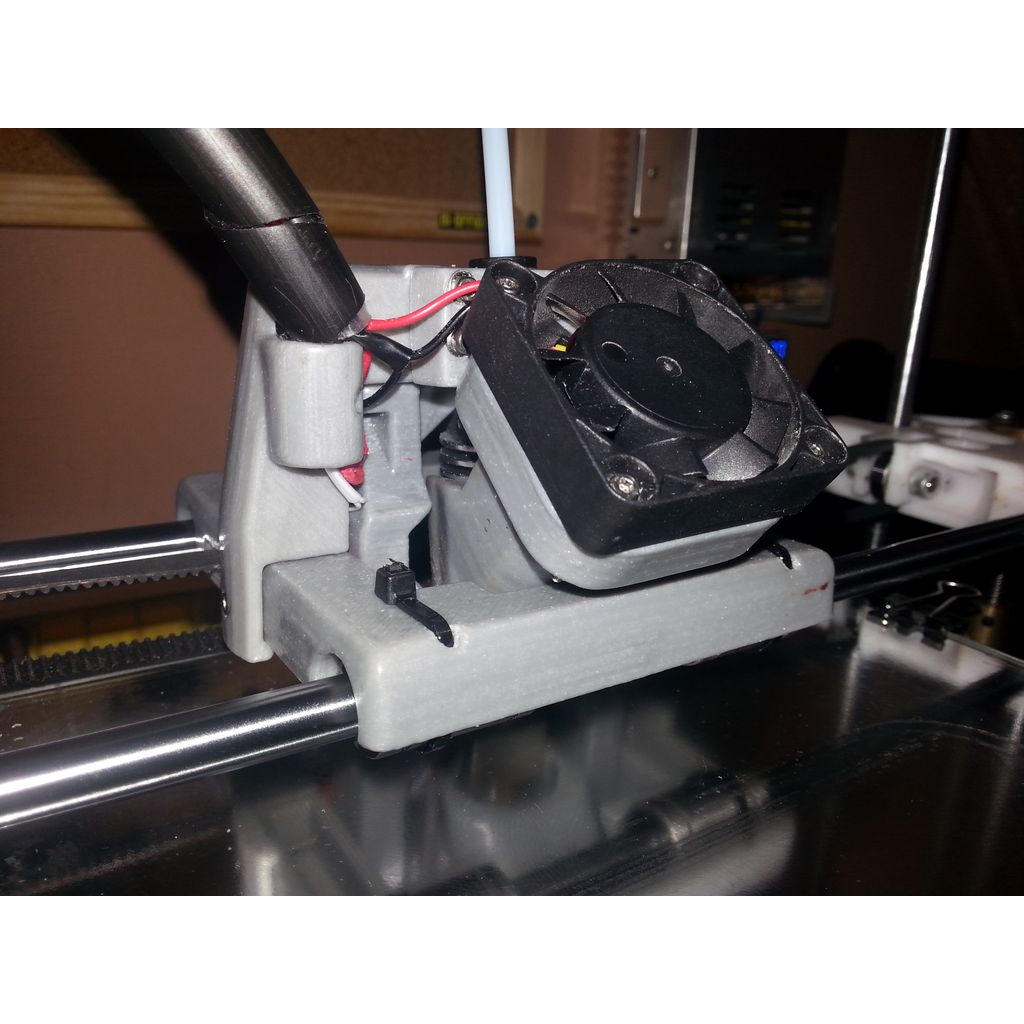

..............Gardez-les pour vous-mêmes, ce dernier bâtard m'a fait saigner (voir le devant de la charrette sur les photos ci-dessus), donc je ne le toucherai plus jamais, sauf avec un marteau si jamais il tente de me blesser à nouveau.

Amusez-vous, imprimez joyeusement.

P.S. Désolé d'avoir oublié de prendre des photos des pièces fraîchement imprimées comme je le fais habituellement pour référence. J'ai oublié, donc toutes les photos montrent les pièces traitées à la vapeur d'acétone... juste au cas où quelqu'un se demanderait si j'ai utilisé une buse de 0,0000001 mm pour que les couches d'impression ne soient pas visibles.

Rampe DIY imprimée en 3D 1.4

Non.

Non.

0,4

30 %

Pour tous ceux qui sont intéressés par ce mod, je vous suggère d'opter pour l'extrudeur tout en métal e3d v6 (ou l'un des clones chinois plus décents disponibles à une fraction du prix).

Après avoir essayé divers types et variantes de têtes J-head/e3d, je peux affirmer à l'unanimité que l'extrudeur entièrement métallique e3d v6 est de loin le meilleur extrudeur de ce type. Sa conception réduit considérablement les tracas liés aux gorges PTFE défectueuses et aux buses obstruées, tout en offrant des températures stables excellentes à l'extrémité chaude et la possibilité d'util

Cette version clone de l'e3d V6 d'eBay en particulier s'est avérée très performante et peut même rivaliser avec l'imprimante originale tout en coûtant moins d'un quart de ce que vous paieriez pour la version originale...

http://www.ebay.co.uk/itm/162035052135?_trksid=p2057872.m2749.l2649&var=461004066674&ssPageName=STRK%3AMEBIDX%3AIT
