Ich gab die Idee dieses Toolheads auf und entwarf eine Adapterplatte für den Hero Me Gen7. Die ursprüngliche CR-10SE-Montagehalterung für den CR-Touch kann weiterhin verwendet werden. Der Vorteil ist die freie Wahl von Lüftern und Hotends.

________________________________________________________________________________________________________________________________________________

Ich musste den linken hinteren Abstandshalter vom Druckbett ein wenig abfeilen und ihn von der Seite etwas anschrägen, damit der Schraubenkopf Platz hat. Weil er gegen den Schraubenkopf des Kabelkettenhalters stieß, war das Druckbett leicht schief.

Alternativ können Sie die Bohrschablone anpassen und den Abstand etwas vergrößern.

Wie ihr sehen könnt, bevorzuge ich Kabelketten, aber viele von euch tun das nicht. Die ursprüngliche Kabelführung bei diesem Drucker ist extrem schrecklich, vor allem, dass das Kabel von unten durch die Abdeckung geht. Da ich diese Änderung bereits bei meinem Sunlu S8Pro vorgenommen habe, möchte ich das Gleiche hier. Ich hatte noch nie Probleme mit geriebenen Kabeln.

Das Kabel für die Heizplatte ragte zu weit nach hinten heraus, also habe ich es mit einer 7x7mm R15-Kabelkette unter das Bett geführt, ähnlich wie bei meinem Sunlu. Die Kabelführung für das Druckbett ist nicht wirklich schön, aber sie erfüllt ihren Zweck. Ich habe eine Bohrschablone für die Löcher des Y-Schlittens hergestellt, die von unten angebracht ist.

Für die Halterung auf der Druckerbasis musste die Öffnung nach hinten hin etwas größer gefeilt werden, da auch einige Kabel durchgeführt werden müssen. Ein paar Streben müssen von der Unterseite des Druckergehäuses abgeschnitten werden.

Ich kann hier nicht mehr als 9 Bilder hochladen, auf Thingiverse (Ding: 6670349) oder Printables (https://www.printables.com/model/928214-creality-cr-10-se-chain-mod) könnt ihr mehr sehen.

Die Kette für die Z- und X-Achse ist eine R18 mit Abmessungen von 10x11 mm.

Alles wurde mit ASA gedruckt, zumindest für die Kabelführung auf dem Druckbett ist dies notwendig, der Rest könnte möglicherweise mit PLA/PETG gedruckt werden.

Dies ist kein eigenständiger Mod! Es erfordert auch:

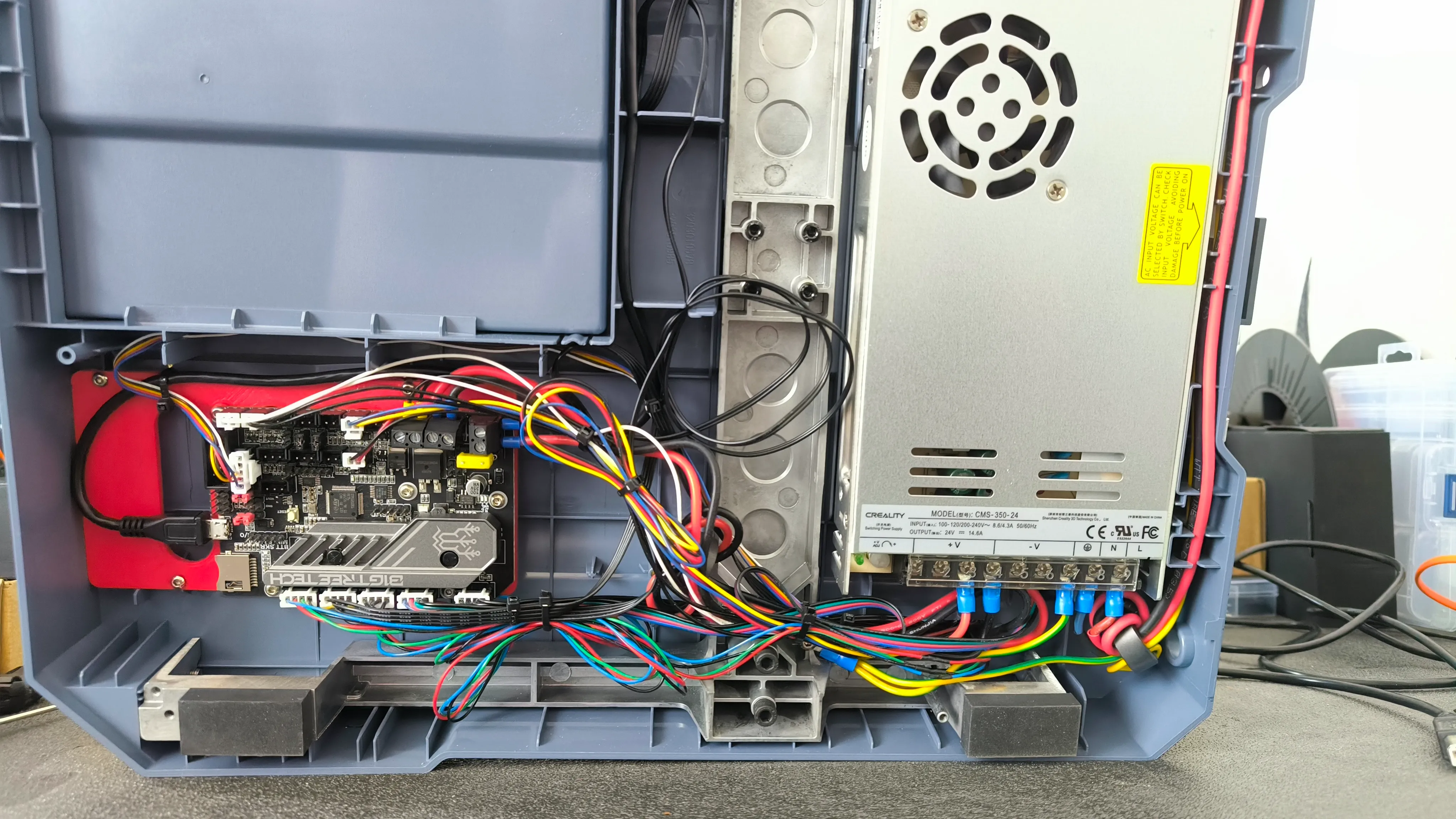

- je nach Board, eine Öffnung im Gehäuse für den USB-Anschluss.

Ich habe auch den Werkzeugkopf modifiziert.
