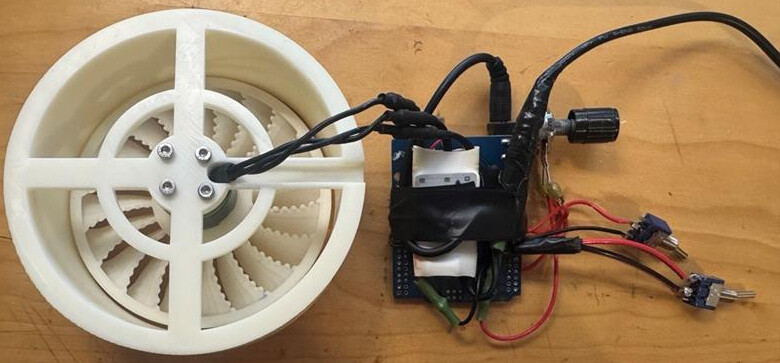

드론 모터를 위한 환기장치. 특별히 제작되었습니다.멀티스타 2213-935.다른 드론 모터에도 적합할 수 있습니다. 뒷면에 16x19 나사 배열이 필요합니다.

Arduino, 포트니오미터, 드론 모터, ESC, 두 개의 스위치, 전선, 용접 도구가 필요합니다.

배선:

아두이노에서 ESC로

• ESC 신호 핀아두이노 핀 9에 연결되어 있습니다(모터 제어를 위한 PWM 출력).
• ESC 그라운드 핀.아두이노에 연결되어 있습니다.GND.
• ESC 전원 핀.전원 공급 장치에 연결되어 있습니다(Arduino에서 직접 연결되지 않았습니다. 모터에 적합한 별도의 배터리나 5V 공급 장치를 사용하십시오).

아두이노에서 포트니오미터로:

• 포트εν시오미터 신호 핀.Arduino 핀 A2(아날로그 입력)에 연결되어 있습니다.
• 포트니오미터 전원 핀.아두이노에 연결되어 있습니다.5V.
• 포트εν시오미터 그라운드 핀아두이노에 연결되어 있습니다.GND.
