Общее описание.

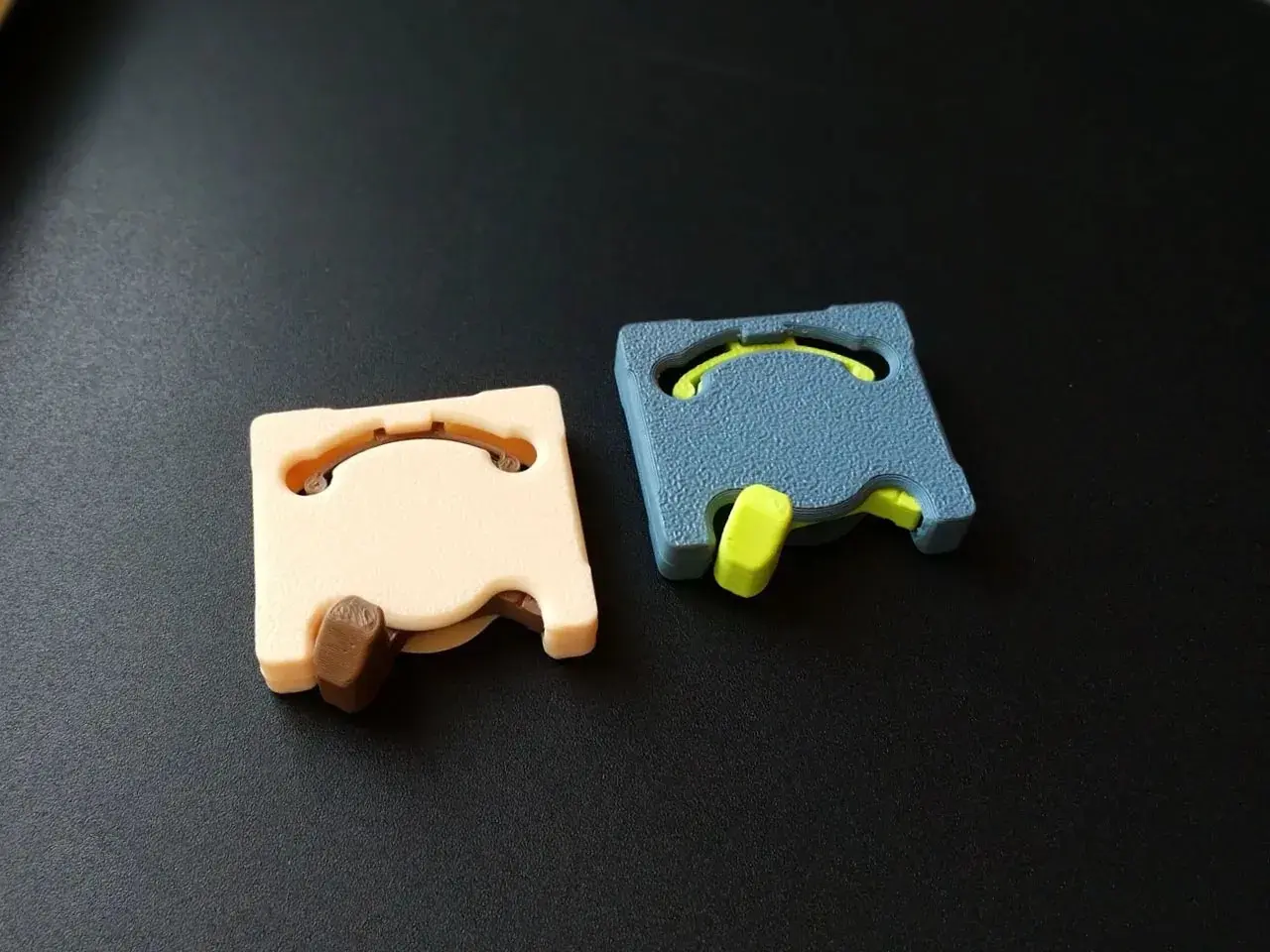

Это компактная игрушка-антистресс в форме квадрата со встроенным механизмом щелчка.

Размер, похоже, составляет примерно 3–4 см по каждой стороне (примерно размер кошелька для монет).

Игрушка имеет вращающийся камерный слайдер внутри квадратного корпуса, который движется по изогнутой траектории и производит тактильную обратную связь в виде "щелчка" при нажатии.

Главные компоненты.

1. Внешний корпус (рамка)

Квадрат с слегка закругленными углами.

Видны две разные текстуры:

Левый: гладкая, матовая бежевая отделка.

Правая: более грубая, текстурированная синяя отделка.

У него есть изогнутый слот на верхней части (почти в форме улыбки), который обнажает движущуюся внутреннюю часть.

На нижнем краю есть отверстие, из которого выступает штифт кликера.

2. Внутренняя вращающаяся часть.

Это главный механизм.

Это колесо в форме полумесяца, которое вращается внутри корпуса.

К нему прикреплена выступающая штырь/рычаг, который пользователь толкает вперед и назад.

Штифт скользит по изогнутой траектории (вырез в форме дуги в верхней части), заставляя механизм "перескакивать" из одного фиксатора в другой.

3. Нажатие на колышек/рычаг.

Выступает внизу по краю.

Цвета отличаются между показанными моделями: коричневый на бежевой игрушке, неоновый жёлтый на синей игрушке.

Достаточно эргономичный, чтобы его можно было толкать большим пальцем или пальцем руки.

Обеспечивает тактильное ощущение "щелчка" путем перемещения внутренней камеры против упоров, приводимых в действие пружиной (или гибким пластиком).

Механизм нажатия.

Внутри вращающаяся часть, вероятно, имеет стопорные выступы (или зубчатый край), которые взаимодействуют с небольшими гибкими выступами, встроенными в корпус.

Когда штырь нажимается, выступы проходят над этими гибкими язычками, создавая эффект сопротивления-освобождения-щелчка (аналогичный ощущению от рычага).

Каждое движение вдоль трассы производит один клик.

Форма дуги означает, что колышек не вращается на 360°, а движется вперед и назад в ограниченном угле наклона (около 90–120 градусов).

Заметки по дизайну и печати.

Печатабельность:

Вероятно, разработан как двухкомпонентная сборка с быстрым соединением (корпус + вращающаяся деталь внутри).

Некоторые версии могут использовать несколько цветов, если у вас есть многоматериальная печать, но одноцветная печать тоже подойдет.

Разрешение:

Требуются узкие допуски для плавного скольжения без чрезмерного трения.

Зазор между корпусом и вращающейся частью около 0,2–0,3 мм типичен для FDM-принтеров.

Чувствую:

Сила щелчка зависит от гибкости пластиковых защелок и профиля фиксатора.

PLA издает резкие клики, в то время как PETG или нейлон могут казаться более мягкими.

Функция.

Выступает в качестве тактильной игрушки для снятия стресса.

Обеспечивает повторяющееся движение по нажатию, подобное щелчку ручки или переключению переключателя.

Карманного размера, прочный и достаточно тихий (в зависимости от материала) для повседневного использования.
