Estos engranajes son para la plantilla de unión de caja de Matthias Wandel (woodgears.ca/box_joint/jig.html) como alternativa a cortar engranajes de madera contrachapada.

Los engranajes de 12 y 16 dientes van en el eje activo de la plantilla. Añadí una gota de superpegamento entre ellos y perforé 3 pequeños agujeros para que la tuerca T de la púa se bloqueara en el engranaje de 16 dientes.

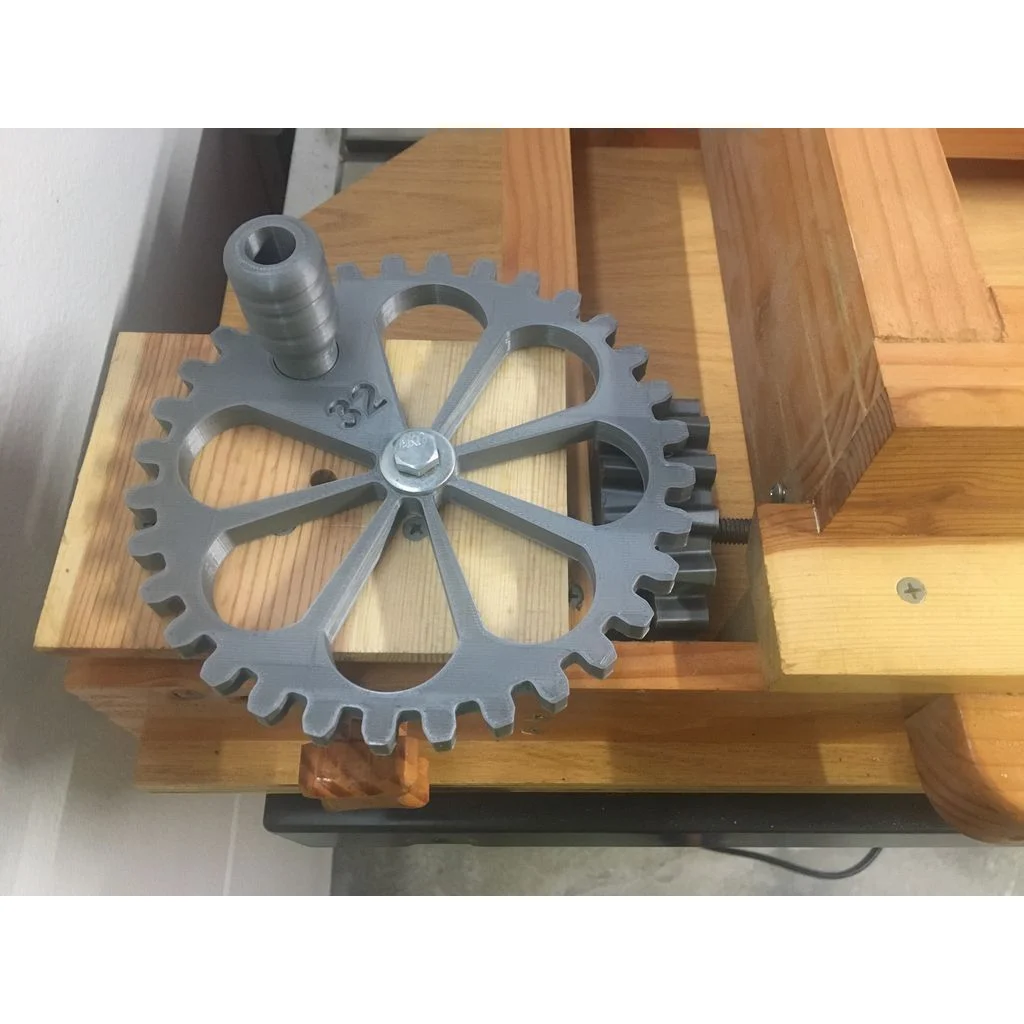

El engranaje de 32 dientes va con una manija en el plano superior de la plantilla a 90 grados del par 12/16. La manija se mantiene unida con un tornillo M5 y una tuerca. Deberías usar una tuerca de nylon o, después del ensamblaje, poner una gota de súper pegamento en la tuerca para evitar que se desprenda del tornillo. La manija debería girar libremente alrededor del engranaje sin desprenderse (

La ventaja de la impresión 3D es conseguir que los dientes se posicionen y espacien con mayor precisión.

Trabajo futuro.
Para engranajes más grandes, estaba pensando en imprimirlos en 4 cuadrantes con una unión que se pueda pegar fácilmente. Háganme saber si están interesados en un engranaje más grande en la sección de comentarios.

--
