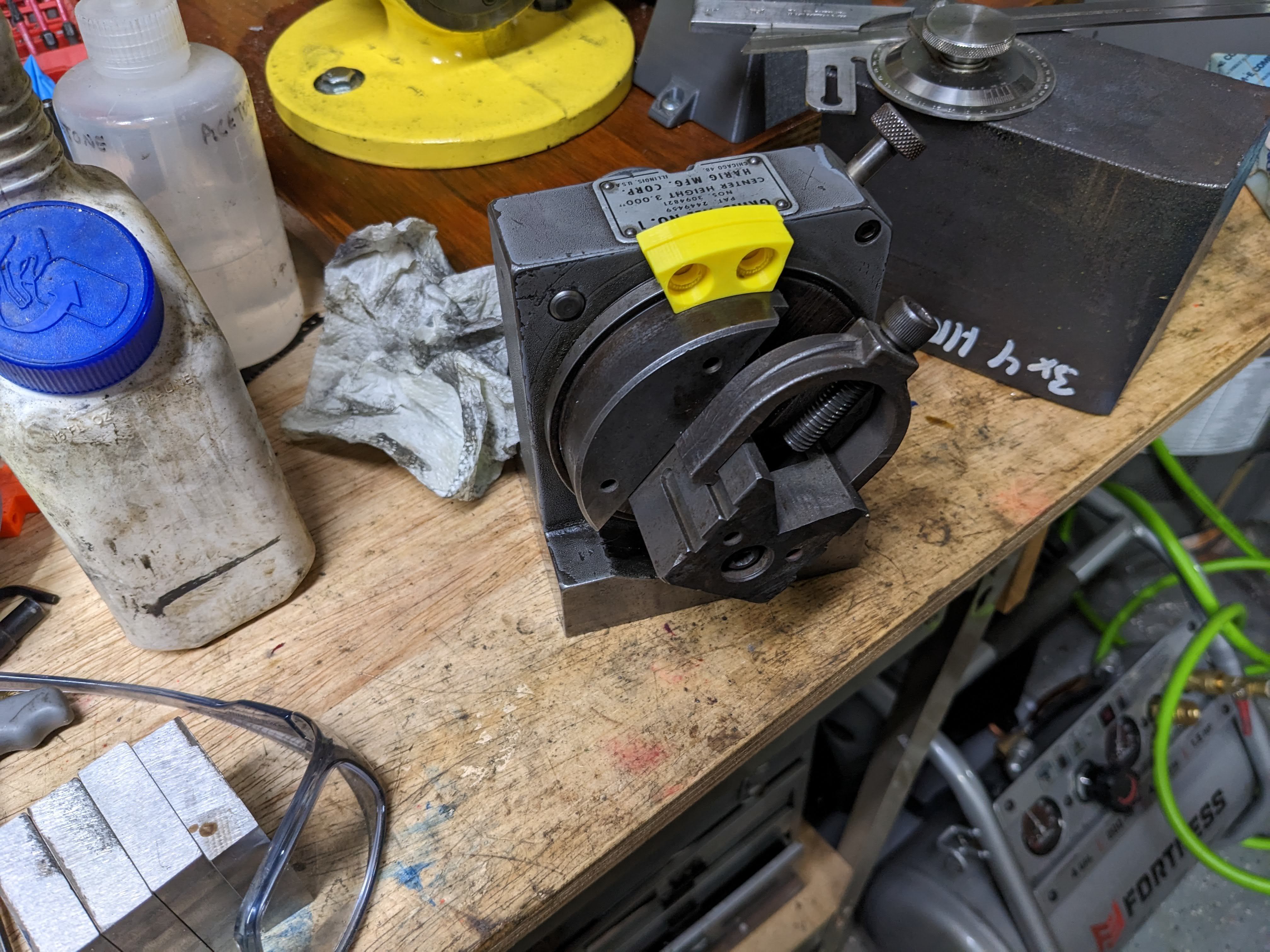

사진에 보이는 것처럼, 이것들은 하리그 그라인드-올 그라인딩 장치를 위한 금속 클램프(조정 가능한 스톱) 모델입니다. 경매에서 한 개를 구입했는데, 조정 가능한 스톱이 없어서 제가 직접 만들어보자고 생각했습니다.

기계공 포럼의 도움이 되는 회원이 자신이 가진 장치의 치수를 보내주었기에 저는 가공을 위한 CAD 모형과 치수 도면(여기에 포함되어 있습니다)을 만들 수 있었습니다. 저는 이미 CAD 모형을 가지고 있었기에 모형을 확인하기 위해 테스트 피트하기 위해 3D 프린트를 만들어보는 것이 유용할 것이라고

하이그는 여전히 교체 부품을 판매하고 있지만(2023년 4월 현재), 이러한 부품이 필요한 사람들은 스스로 만들어보는 것을 원할 수 있습니다. 따라서 저는 여기에 정보를 게시하고 있습니다. 또한, 일부 비정확한 애플리케이션의 경우, 플라스틱 부품이 잘 사용할 수 있는 대체품일 수 있습니다.

참고: 사진에서 볼 수 있듯이, Harig 스톱은 두 가지 크기로 제공됩니다. 저는 큰 크기의 치수만 얻을 수 있었지만, 작은 스톱이 큰 스톱의 절반 크기인 버전이라고 말해도 되는 것 같습니다.

인쇄 지침

제공된 3mf 파일을 사용하여 PLA로 인쇄하십시오. 그렇지 않은 경우:

• 0.2mm 레이어 높이.
• 20% 그리드 채우기
• 빌드 플레이트에만 있는 지원
• 도비테일 쪽이 위로 향하도록 배치하세요.

CAD

이 제품의 온셰이프 3D CAD 파일은 여기에 있습니다:

https://cad.onshape.com/documents/5b64171b5d3b9396f8ff52f8/w/e3e4e36b5823e9c1379bbf48/e/0c3d97b2b0668ebbb082906a
