Hice estos después de ver algunos otros diseños, pero quería hacer los míos. No vi ninguno que tuviera una relación hombre/mujer para ayudar a reducir los atascos y hacer un mejor ajuste. En realidad, aún no los he usado, ya que todavía estoy tratando de construir mi configuración de recolección de polvo, pero los imprimí y agregué los imanes y parece que funcionarán bien. No estoy seguro de que el lado de la m

5 Estilos de conectores - vea abajo para las descripciones:

Todos estos encajan en un imán de 10x3. Estos son los imanes que usé -->Enlace de Amazon.

1A - Conectores de recolección de polvo magnéticos de 4 pulgadas.

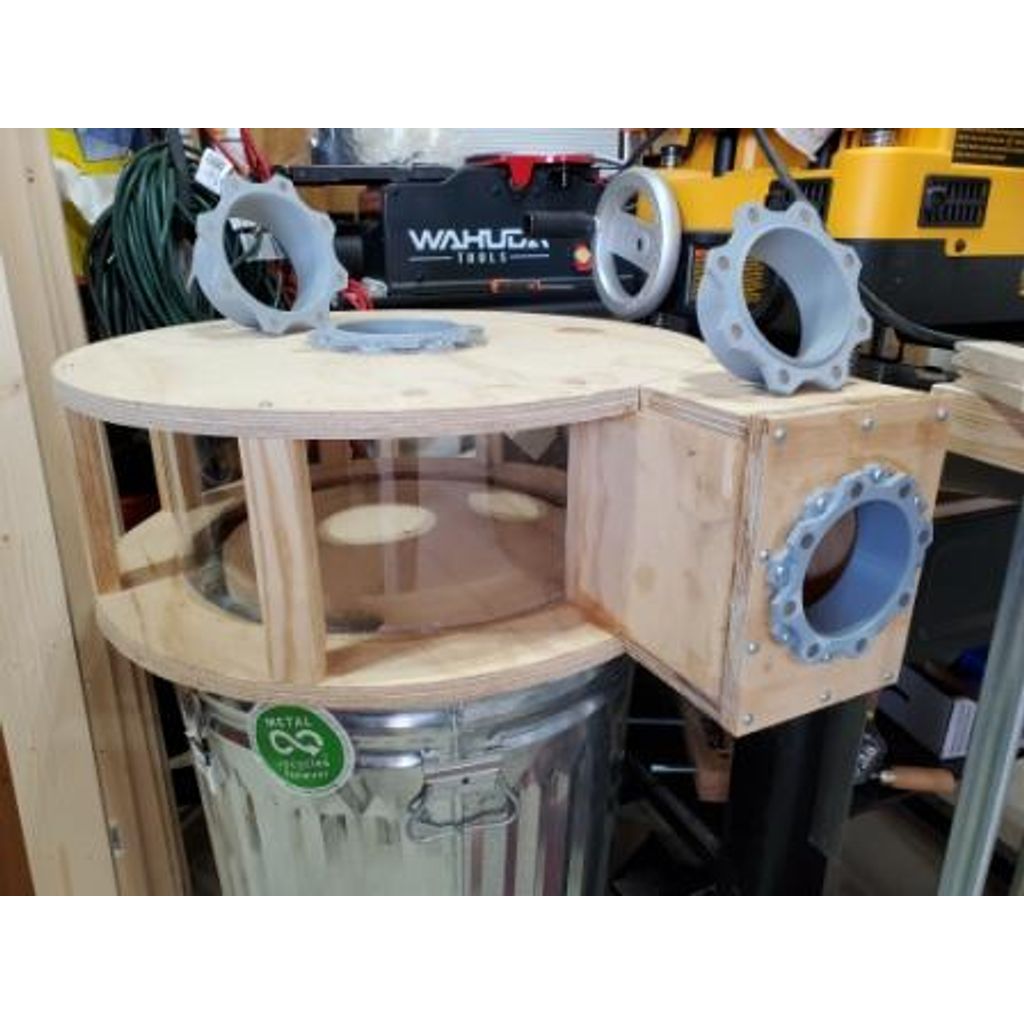

• Esto fue diseñado para encajar en un colector de polvo que hice para tomar aire y conectarlo a una manguera de 4 pulgadas. Tiene un diámetro exterior de 106 mm y un diámetro interior de 100 mm. Esto está montado en el lado frontal de la imagen incluida.

1B - conectores de recolección de polvo magnéticos de 4 pulgadas.
• Esto fue diseñado para adaptarse a un conector de 4 pulgadas a una herramienta. Descubrí que esto se ajusta a todos mis conectores de recolección de polvo. Tiene un diámetro exterior de 106 mm y un diámetro interior de 100 mm. Terminé por no usar esto con mi configuración ya que quería que la dirección del flujo de aire golpeara primero un extremo macho (espero que eso tenga sentido). Quería inclu

1C - conectores de recolección de polvo magnéticos de 4 pulgadas.
• Esto fue diseñado para adaptarse a una manguera de 4 pulgadas y conectarse a un adaptador macho del lado de la herramienta. Tiene un diámetro exterior de 100 mm y un diámetro interior de 94 mm. Usé esto en el lado de la manguera para conectarlo a una herramienta.

2A - Conectores magnéticos de recolección de polvo de 4 pulgadas.
• Esto era para diseñar un ajuste para una manguera de 4 pulgadas y conectar el lado de la manguera a mi conector Thein. Esto tiene que ver con el flujo de aire, como mencioné antes. Tiene un diámetro exterior de 100 mm y un diámetro interior de 94 mm.

2B - conectores de recolección de polvo magnéticos de 4 pulgadas.
• Esto fue diseñado para adaptarse a un conector de manguera de 4 pulgadas en el lado de la herramienta. Tiene un diámetro exterior de 106 mm y un diámetro interior de 100 mm.

Un engranaje magnético de 4 pulgadas para conectores.
• Usé esto para probarlo, pero realmente no tiene ninguna utilidad. Lo incluyo en caso de que alguien lo quiera para algo. Tiene un «agujero» interno de 94 mm.
