Resumen técnico.

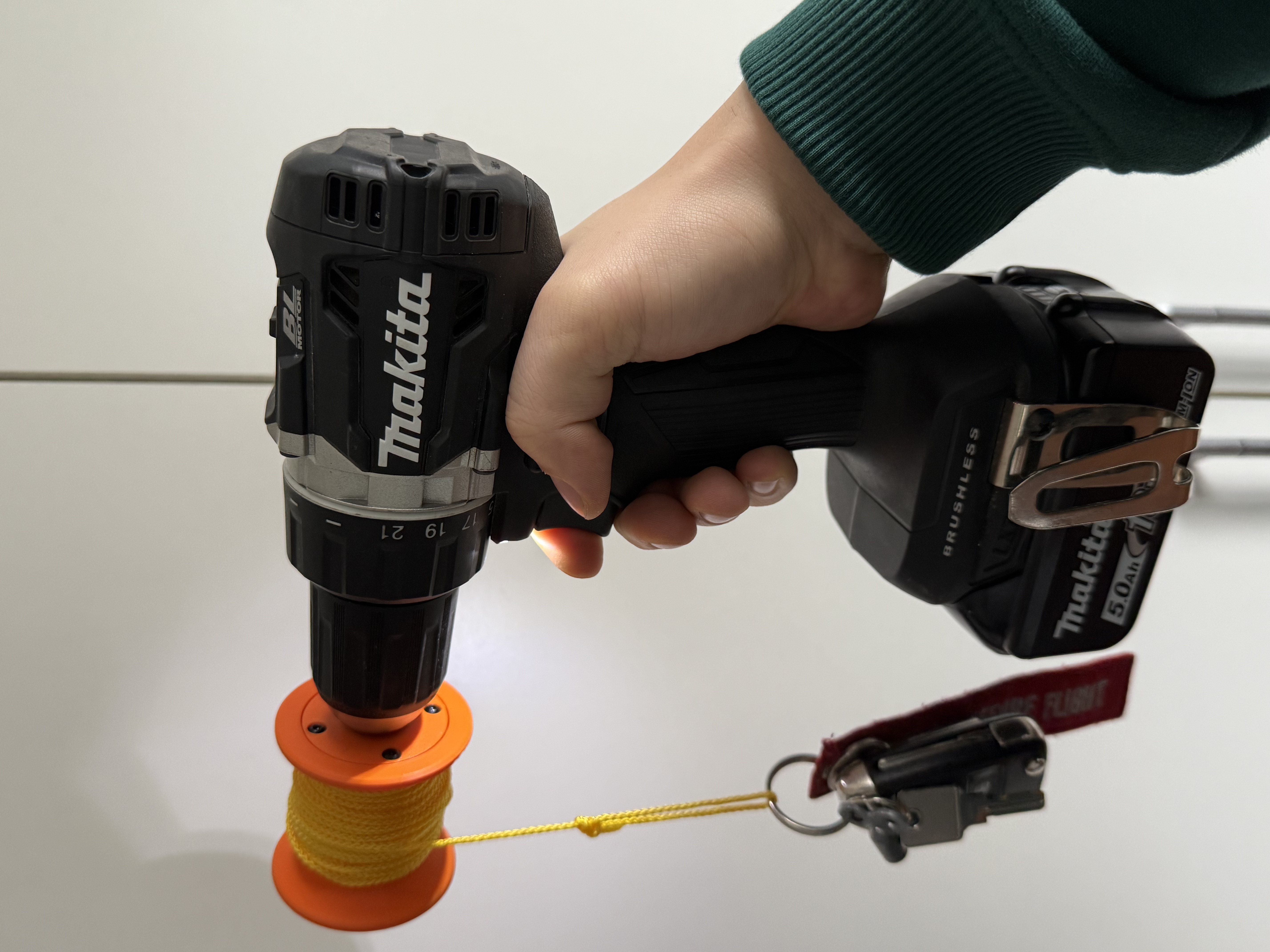

Este sistema de cabestante compacto está diseñado para convertir un taladro inalámbrico estándar en una grúa móvil para transportar objetos pequeños, como llaves o herramientas ligeras, entre diferentes niveles de piso. El ensamblaje utiliza un elemento central.Perno hexagonal M10como el eje de transmisión, que está asegurado en el mandril del taladro para proporcionar potencia de rotación.

Construcción y componentes

El dispositivo se construye utilizando una combinación de piezas impresas en 3D personalizadas y hardware estándar:

• Cuerpo:Carcasa y ensamblaje de carrete impresos en 3D de dos piezas.

• Eje de transmisión:Un perno hexagonal M10 largo con una tuerca a juego, que sirve como eje central e interfaz de perforación.

• Piezas de fijación:Cuatro tornillos M3 y cuatro insertos roscados M3 para asegurar los componentes de la carcasa.

Características funcionales

• Apego de línea segura:El carrete incluye un orificio de paso integrado. El extremo del cable se puede anudar a través de esta abertura para evitar que la línea se deslice en el eje o se desconecte por completo cuando esté completamente extendida.

• Transferencia de potencia directa:El perno M10 transmite el torque desde el taladro inalámbrico directamente a la bobina. Al ajustar la velocidad y la dirección del taladro, el usuario puede controlar con precisión el descenso y la elevación de la carga adjunta.

• Diseño modular:El uso de insertos roscados y tornillos estándar permite un fácil montaje y desmontaje para el mantenimiento o la sustitución del cable.
