Unterschiede des Remixes im Vergleich zum Original.

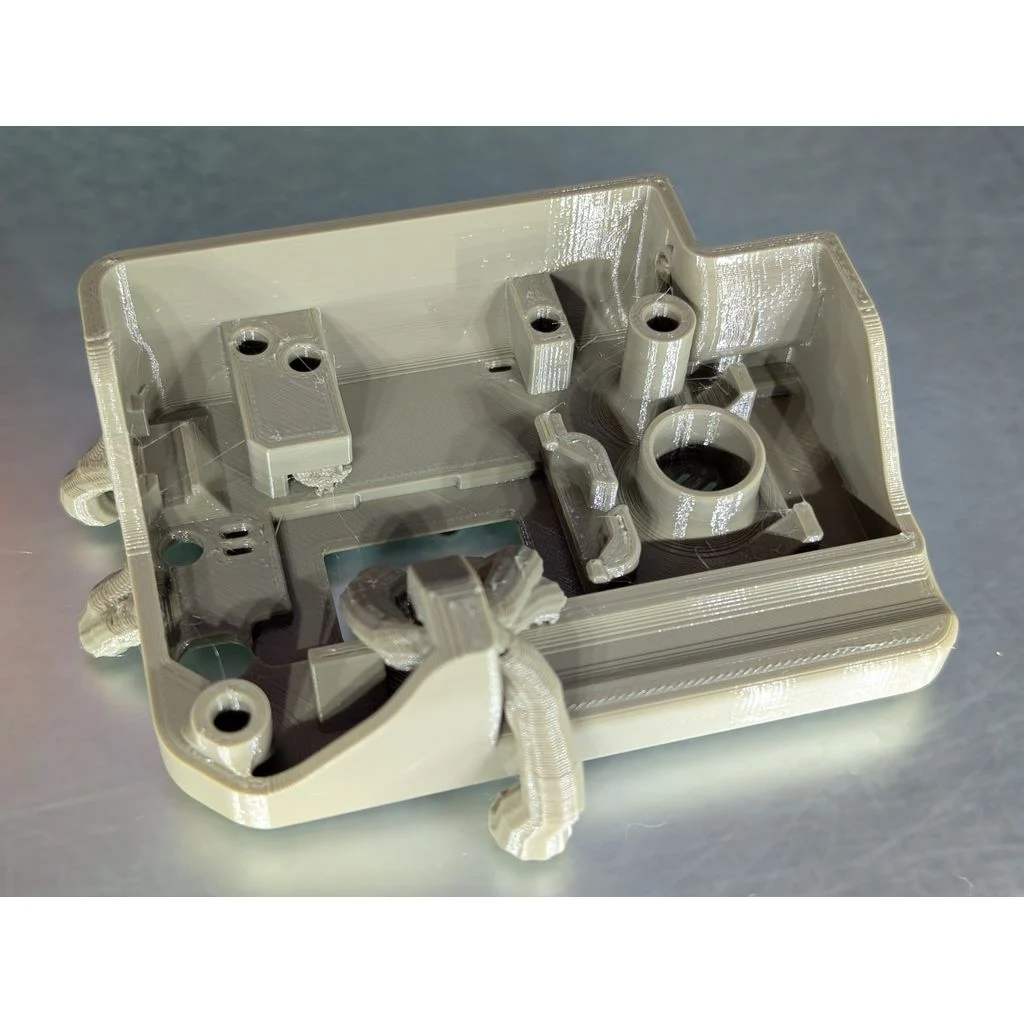

Dies ist ein maßgeschneidertes 3D-Modell eines Gehäuses, das für das Heltec LoRa32 V3-Board entworfen wurde.
Das ursprüngliche Design wurde von slabua erstellt, und dieser Remix fügt mehrere wichtige Verbesserungen hinzu:

• Vergrößerter GPS-Antennenschlitz.Um eine größere GPS-Antenne einzupassen.
• Umgesetzte DeckelhalterungenUm Platz für einen Pigtail-Anschluss ohne Behinderung zu schaffen.
• Auschnitt für einen Vibrationsmotor hinzugefügt., was eine optionale Integration von haptischem Feedback ermöglicht.
• Integrierter Gürtelclip-Halter, womit es einfacher ist, das Gerät an Ihrem Gürtel oder Riemen zu befestigen.

Druckempfehlungen:

• Verwenden Sie adaptive Schicht-Höhen.(bis zu0,2 mmMax) für eine optimale Oberflächenqualität und schnellere Druckzeiten.
• Empfohlene BaumstützenFür eine saubere und einfache Entfernung der Stütze.

Komponenten:

1. Heltec LoRa32 V3
2. NEO-6M GPS-Modul NEO6MV2
3. SMA-Weiblich zu IPX UFL/IPX-Verlängerungskabel
4. GY-BME280 (3,3V)
5. 3.7V 974058 3000mAh Lipo Polymer Lithium-Batterie
6. EC11 Rotationsgeber
7. Mini Vibrationsmotor DC 3V
8. Aktiver Summer 3V
9. HY-4P(für M5Stack CardKB Tastatur)
10. Antenne(in meinem Fall 433MHz weiche Antenne)

Verkabelung:

Encoder A - Heltec 5
Encoder G - Heltec GND

Encoder B - Heltec 6
Encoder Sw1 - Heltec 7
Encoder Sw2 - Heltec GND

Buzzer (+) - Heltec 45
Buzzer (-) - Heltec GND

Vibro (+) - Heltec 40
Vibro (-) - Heltec GND

GPS VCC - Heltec 3V3
GPS RX - Heltec 48
GPS TX - Heltec 47
GPS GND - Heltec GND

BME280 VCC - Heltec 3V3
BME280 GND - Heltec GND
BME280 SCL - Heltec 42
BME280 SDA - Heltec 41

HY-4P Schwarz - Heltec GND
HY-4P Rot - Heltec 3V3
HY-4P Gelb - Heltec 41
HY-4P Weiß - Heltec 42

Es ist möglich, einen 2N2222 NPN-Transistor zu verwenden, um das GPS-Modul ein- oder auszuschalten. In diesem Fall muss die GPS-Verbindung wie folgt modifiziert werden:

GPS VCC - Heltec 3V3
GPS RX - Heltec 48
GPS TX - Heltec 47
GPS GND - 2N2222 C
2N2222 B - Heltec 46
2N2222 E - Heltec GND

Montagehardware:

• 3 x M3x5mm SchraubenFür die Sicherung von Modulen im Inneren des Gehäuses.
• 2 x 2x8mm selbstschneidende Schrauben.
• 1 x M3x15mm SchraubeFür den Gürtelclip.
• 1 x M3x8mm Schraubeund1 x M3x15mm SchraubeFür die Montage des Gehäuses.
• 6 x M3x6mm hitzegeformte EinsätzeFür verstärkte Gewindebefestigungspunkte.
