Ce est un design OpenSCAD pour une base pour un NUC de 5ème génération.
Je suis actuellement en attente de sa fabrication avec Shapeways. Il pourrait avoir besoin d'être mis à jour avant qu'il soit perfectionné.

La profondeur des parois latérales peut être modifiée et il existe des fonctionnalités qui peuvent être activées ou désactivées, telles que les trous VESA, un logo, un port Ethernet, etc. Il existe des paramètres pour la taille de la plupart des choses, afin que vous puissiez adapter la taille et la forme des choses à vos besoins.

Il y a eu trois mises à jour du code. La version actuelle est la version 4, qui est maintenant disponible sur Shapeways.

La version 1 a importé un fichier DXF pour le logo et avait des trous traversants pour la vis de montage, que vous devriez fournir vous-même.

Dans la version 2, j'ai modifié les canaux de vis pour accepter les vis fournies avec le NUC. Elles s'insèrent dans le trou avec la tête de la vis au même niveau que celle de la base fournie.

Le logo a été modifié pour utiliser un logo polyligne généré à partir d'Inkscape. Donc, pas d'importation de fichier. Supprimez ou insérez le logo de votre choix.

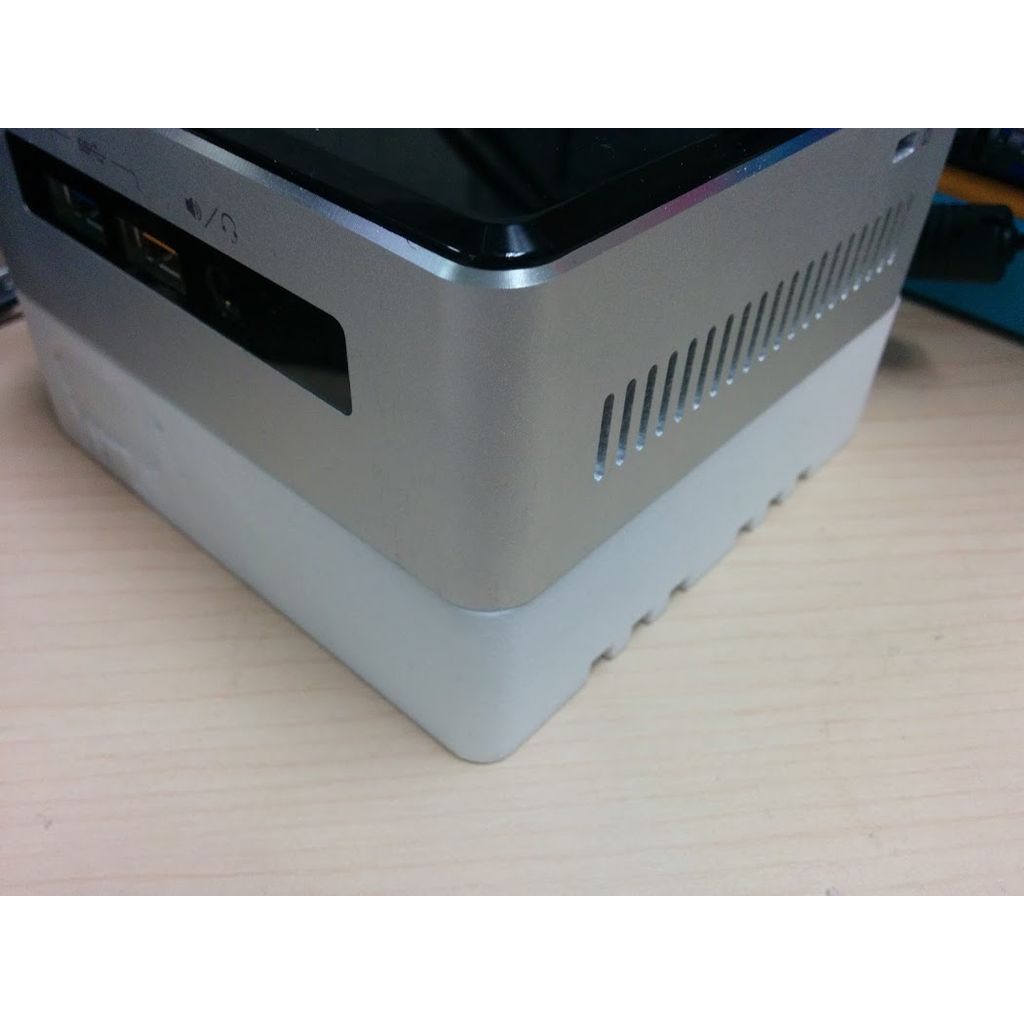

Mise à jour : Il est revenu de Shapeways. Les canaux de vis s'alignent parfaitement avec les points de montage de la carte, ce qui est pratique parce que j'ai dû le mesurer. Intel ne fournit pas d'informations mécaniques sur la position de la carte NUC par rapport au boîtier NUC.

Il y avait deux problèmes :

(1) Les côtés s'alignent bien, mais les coins ne s'adaptaient pas bien parce que le rayon des coins de l'objet était plus petit que le rayon des coins du nucléaire. Je l'ai augmenté de 6 mm à 8 mm.

(2) Le trou dans les points de montage VESA était suffisamment petit (r=0,9 mm) pour se refermer lors de l'impression. De plus, il est un peu trop petit pour accueiller la vis de montage VESA fournie avec le NUC. Je l'ai agrandi à r=1,2 mm.

Ces changements sont dans la troisième version du fichier.

Une autre mise à jour :

Après avoir taillé les bords de la lèvre du modèle avec un couteau pour tester les changements, j'ai constaté qu'il ne s'ajustait toujours pas parfaitement car il y a deux fossettes à l'intérieur de la face avant de l'étui que je n'avais pas remarquées auparavant. Maudit Intel de ne pas avoir publié de schémas complets. Placer deux découpes sur la lèvre avant pour ces fossettes permet un ajustement parf

La version 4 va sur Shapeways (au revoir les 50 $). J'espère qu'elle sera réussie et qu'elle sera la version finale.
