このモデルは、IKEAのHolボックスの四角形のパターンに合う小さなブレケットを形成するように設計されています。当初の目的は、薄い棚を支持し、内部で空間をレベル別に分割することができるようにすることでしたが、他の用途も確かに可能です。

このモデルでは、3枚の部品を一緒に固定するために、M3のネジと15/20 mmの長さのネジが使用されています。これにより、取り付けが確実にできます。

モデルの要素と印刷

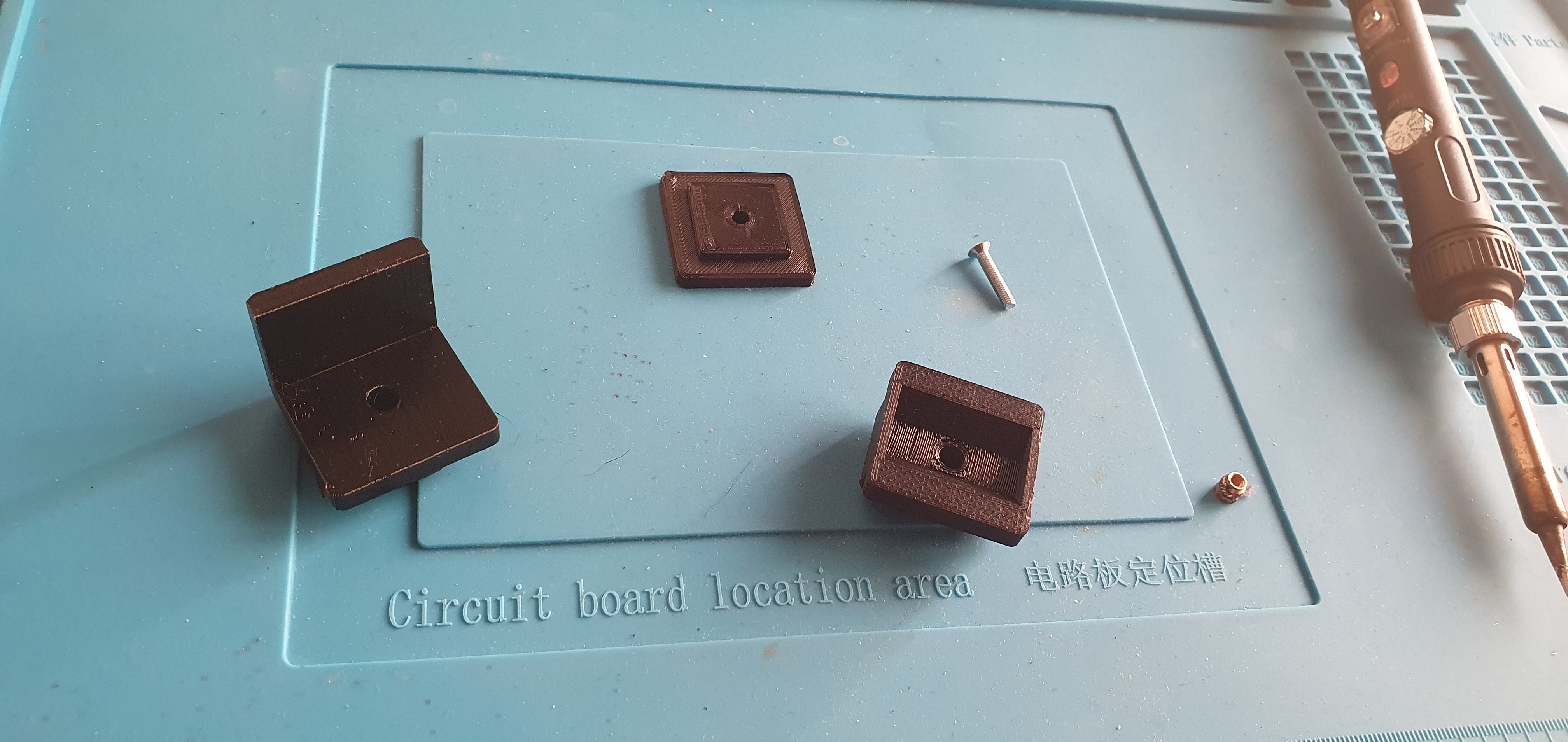

印刷手順を簡単にし、材料を節約し、サポートの必要性を限定するために、モデルは3つのパーツに分割されています。

• 実際のブレケットは、棚を支え、他の要素にねじ込むためのM3インサートが必要です。
• 外部要素。Holの外側に置くための薄い部品。M3ネジはここに入れられ、ブラケットと接続されます。
• 中央の部品は、ブラケットとホールの内部の間に位置し、ブラケットの取り付けに役立つ形状です。この部品は、サポート材料を避けるための犠牲層付きのバージョンも付いています。

印刷の提案

このパーツはPLAで印刷できますが、他の素材(PETG、ABSなど)でも問題なく印刷できます。このセットの3つのパーツは、別々に印刷できるほか、一括で印刷できます。お客様のご希望に合わせて、さまざまな印刷オプションをご提案します。

その印刷設定STLファイルには、各モデルの推奨される向きが示されています。充填率は15%ですが、重量を増やす場合にはそれ以上の充填率が必要になる場合があります。

複数の印刷セッション

実際に飛行機を固定するための括弧を使用するには、いくつか印刷しなければなりません。例えば、4つ以上。その解決策は、必要な複製をすべて印刷しながら、一度に各部品を印刷することです。この場合：

• 印刷してください。外部の作品モデルは大きい側を下にしておく、サポートは必要ありません。層の高さは調整できます。0.30 mm印刷時間を短縮するために。
• 印刷してください。コネクタ底部の空洞な台形の形状を維持しながら、0.20 mm層の高さ。それらがあります。2つのバージョンこれのために：
  • 必要なバージョンネジ孔の周りのサポート；
  • サポートなしで印刷できる薄い犠牲層を持つ第二のもの。印刷後にはホール材料を取り外す必要があります。
• 印刷してください。ブレケットオンサイドを維持する。0.20 mm層の高さは十分ですが、小さくするか適応させることで、穴の形状をより良くすることができます。最初の層での接着問題を避けるために、小さなつばがお勧めですただし、ほとんどの場合には必要ないでしょう。

シングルプリントセッション

さまざまな部品を一度に印刷したい場合は、スライサーにさまざまな要素を読み込んだり、印刷設定例の組み合わせモデルを使用することができます。以下の手順に従ってください。以前に与えられたオリエンテーションの提案品質を向上させるために。層の高さは0.20 mmそれで十分です。

コネクタネジの下にのみサポートを追加する場合、それが必要なバージョンを使用すると、(オプションの)ブラケットに取り付けられたブリムを使用して、多くのスライサーの機能を活用することができます。各オブジェクトのオプションをカスタマイズするか、サポートを塗装する。。
