Autobuses/Rieles para Proyectos Electrónicos.

Este proyecto tiene como objetivo facilitar la tarea de hacer el cableado físico para proyectos electrónicos. A veces surgen dificultades cuando múltiples cables tienen que conectarse a un solo nodo. Esta es una manera útil de crear uno o más buses o rieles para hacer ese tipo de cableado un poco más fácil.

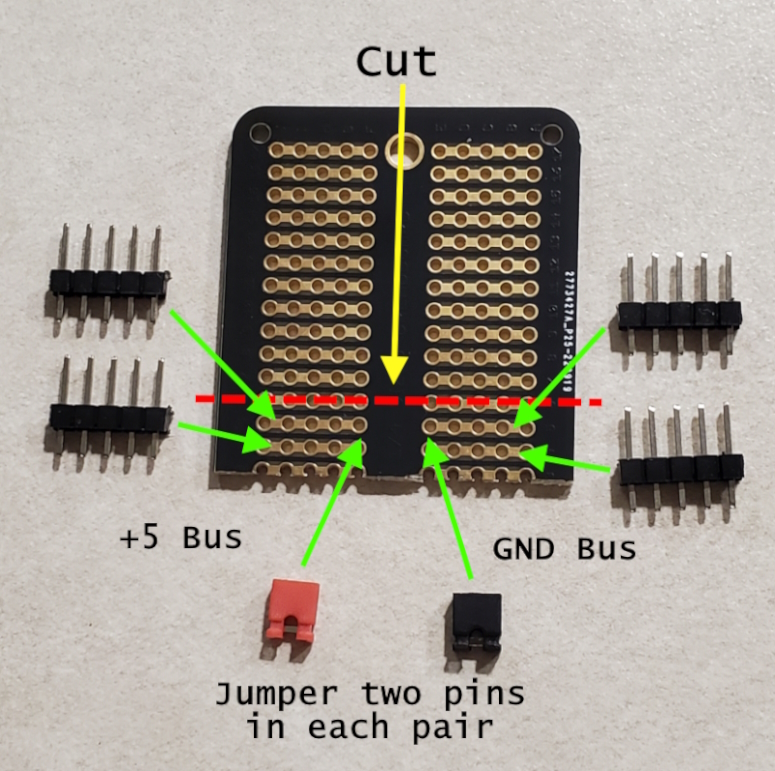

Usando una PCB en blanco con múltiples puntos de soldadura unidos entre sí en la placa, corta una tira con tantas de esas filas como sea necesario. Por lo general, están en grupos de cinco, aunque probablemente existan otras configuraciones.

Una sola tira, con un encabezado de pin macho de 5 pines soldado a ella, crea un bus que puede acomodar hasta cinco conexiones al soldar directamente al pin, envolver con alambre o enchufar un conector Dupont hembra.

Si cinco no es suficiente, una sección más amplia de la placa con una columna de filas de cinco funciona. Cada fila adicional en la columna debe estar conectada a la fila inferior con un jumper de PCB ordinario, que cubre dos pines pero agrega tres pines más utilizables. Por ejemplo, dos filas producen 8 pines (10 pines, dos de los cuales están conectados con un jumper para unir las filas), tres filas dan 11,

La pieza impresa en 3D sostiene la tira cortada de PCB ligeramente inclinada desde la vertical. La pieza puede ser escalada en el slicer para la longitud deseada. La tira cortada de PCB se pega en la pieza de soporte, que puede ser pegada a una carcasa o a un espacio en blanco en un tablero de proyecto.

PLA funciona bien.
