重要

これを試すときに、ボードやステッパーモーターのいずれかを破壊してしまう可能性があります！

あなたの基板に抵抗器をはんだ付けする必要があります。なので、はんだ付けの方法がわからない場合は、申し訳ありませんが、このガイドはあなたではないのです。

さらに、電圧や抵抗を測定し、回路図の印をつけた部分を理解することができるはずです。

問題は何ですか？

もしあなたが(古い)Anet A8ボードを所有しているなら、ステッパーの電流を変更できないか、Z軸のステッパーの電流だけを変更できる可能性があります。

確認してください。https://3dprint.wiki/reprap/anet/electronics/mainboard詳細については。

アネットA8では、ステッパーモーターのデフォルト電流がかなり高く、そのためステッパーモーターがかなり熱くなり、多くのノイズを発生します。

これを直す方法は？

インターネットで検索したところ、このボードの回路図が見つかりました。https://github.com/ralf-e/ANET-3D-Board-V1.0

回路図からおわかりのように、ステッパードライバーは100kΩと15kΩの抵抗器を使用した電圧分割器を使用しています。

15kΩの抵抗器(グランドに接続されているもの)をより小さな抵抗器に置き換えることで、ステッパーに送られる電流を減らすことができます。

電圧分圧器計算機を使用するhttp://www.ohmslawcalculator.com/voltage-divider-calculatorあなたは希望の抵抗力を計算することができます。

注意：もし原本の値(5V、100kΩ、15kΩ)を入力すると、0.652Vになります。これは、回路図でも確認できる値です。

目的の抵抗値を得るには、0.652Vではなく、どの電圧が必要なのかを知る必要があります。

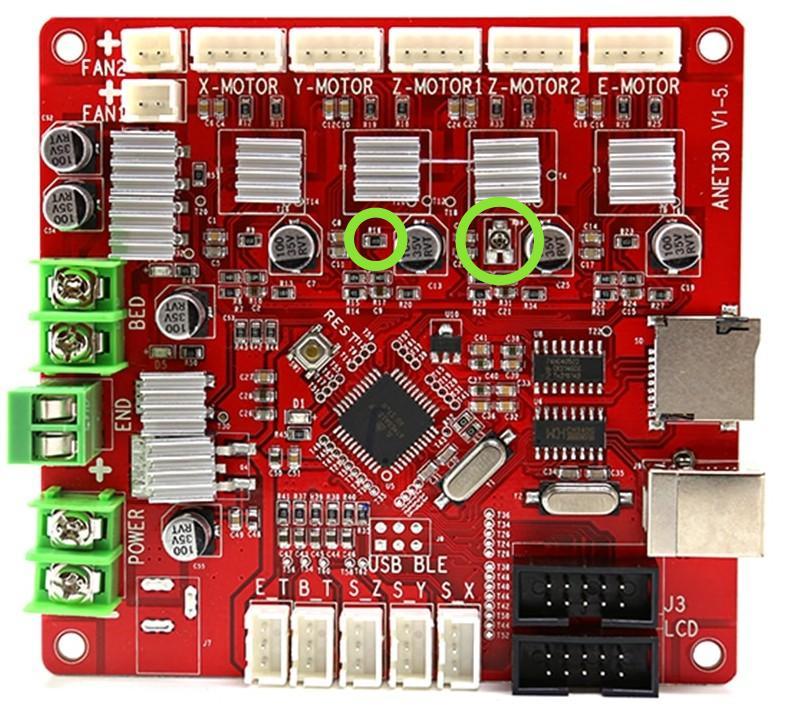

目的の電圧を得るためには、Z軸でテストすることができます。Z軸はポテンショメータで調整できます。

そのためには、x軸またはy軸をzドライバーに接続し、軸が正常に動くように電圧を調整し(zを動かす必要がある！)、ポテンショメーターの電圧をグランドに測定する必要があります。

重要あなたがZドライバーの電圧を変更する前に、元の電圧を測定しておき、後でその値に電圧をリセットしたい場合は、必ずそれを覚えておいてください。

また、ZドライバーでXまたはY軸をテストする前に、電圧を少なくとも0.65Vに減らしておきましょう。Zドライバーは通常、2つのステッピングモーターを駆動するため、デフォルトではより高い電圧に設定されています。

希望の電圧がわかったら、電圧分割器計算機を使って必要な抵抗値を計算できます。15kΩを削除し、出力電圧を設定して計算を押すのです。私は希望の出力電圧が0.4Vの画像を追加しました。この場合、希望の抵抗値は約8.7kΩであることがわかります。

これで、15kΩの抵抗器を目的のサイズの抵抗器に置き換えるか、並列に第二の抵抗器を追加することができます。

最初の場合、計算された抵抗値を使用するだけです。0.4Vの例を使用する場合、15kΩを8.7kΩに置き換えるだけです。

後者の場合、並列に接続する抵抗器のサイズを計算する必要があります。

並列抵抗計算器を使用することができます。http://www.sengpielaudio.com/calculator-paralresist.htm

ただ、R1に15kΩを入力し、目的の抵抗値(例えば8.7)をTotalに入力して計算を押すのです。

8.7kΩの例では、並列抵抗器は約20kΩである必要があります。

重要抵抗器を交換したり、追加したりした後、接地に適切な抵抗値が得られていることを確認してください。抵抗値を測定するには、ステッピングモーターと基板を外す必要があります。

正しい値が得られない場合は、はんだ接合部を確認してください。抵抗が高すぎるか、まったく接続されていない場合は、ドライバーやステッパーモーターのいずれかが焼き切れてしまう可能性があります！

注意私はこれを実施したときに、抵抗器を並列に接続することをテストしたことはありません。私はただ、オリジナルの抵抗器を新しいものに交換しただけです。

しかし、後で考えると、2つ目の抵抗器を追加する方が、オリジナルの抵抗器を交換するよりも安全だと思います。私の基板の写真を見れば、おそらく私の言いたいことが分かるでしょう :-P

私はこれを使って、C3D-Romドライバープリンターのステッピングモーターの電流を減らすのです。https://www.thingiverse.com/thing:4315542
