Resumé

Mise à jour du 11 novembre 2015 :Bien que ce design fonctionne, il a maintenant été remplacé parhttp://www.thingiverse.com/thing:1122480

Description

Cela aide à éliminer les rayures Z causées par des vis Z tordues et/ou des coupleurs Z qui ne sont pas parfaitement centrés (les coupleurs Z avec des trous non centrés sont mon problème). Les photos avant/après montrent que cela fonctionne certainement et que les rayures Z sont maintenant pratiquement inexistantes pour une hauteur de couche de 0,3 mm chez moi maintenant.

Instructions

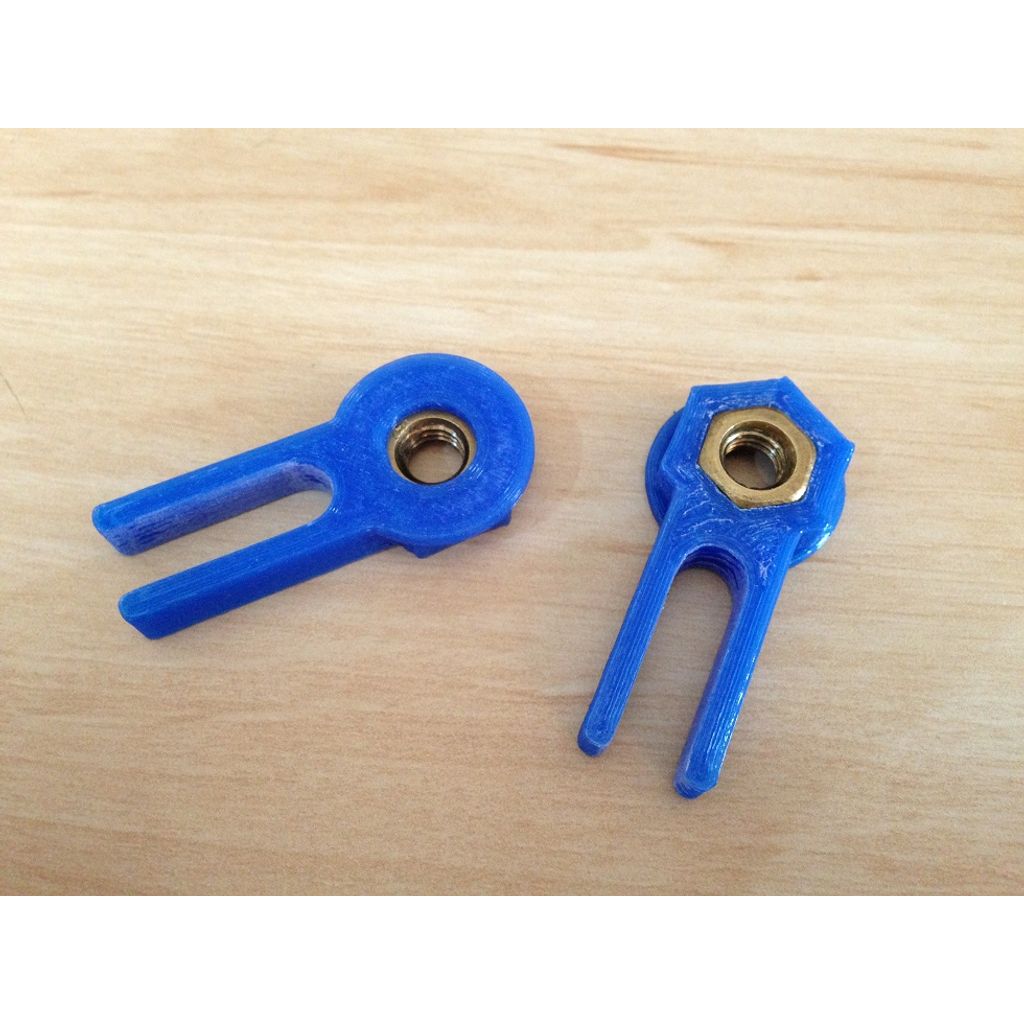

J'ai inclus la tolérance dans la conception de l'écrou (13 mm). La distance exacte de plat à plat dans la conception est de 13,2 mm. L'espace intérieur des bras de guidage est de 8 mm. Assurez-vous que l'écrou s'adapte solidement et que les bras de guidage n'ont pas de jeu sur la tige de guidage Z de 8 mm, mais qu'ils ne sont pas trop serrés. J'ai lubrifié l'intérieur des bras de guid

Enlevez votre chariot X et vos écrous Z (qui devraient pouvoir être utilisés dans les isolateurs Z) et vissez manuellement les isolateurs, côté plat vers le haut, sur les vis Z en tournant la vis Z à la main jusqu'à ce qu'elles soient environ un pouce en dessous de la tige de guidage Z, comme indiqué sur la deuxième photo. N'essayez pas d'utiliser le moteur pour faire cela car la vis Z va s'agiter et vous pourriez

Une fois que vous avez les deux isolateurs en place et à la même hauteur, remettez le chariot X en place et contrôlez les moteurs pour abaisser le chariot. Vous devrez abaisser votre butée Z et allonger la vis, si vous en avez une. Réajustez le niveau du lit et effectuez une impression de test.
