Este es un remix especializado de la excelente Razor Guillotine de Botmaster, rediseñada para cortar tubos de PTFE Bowden.
Produce un corte limpio y cuadrado sin ninguna compresión de la tubería.

Necesitarás:
Tornillos de cabeza hexagonal de 2, 4 m y 50 mm para hombro.
2 tuercas de 4 metros.
Tornillo de 1 3m 15-20mm.
Nuez de 1,3 metros.
2 muelles.
1 hoja de afeitar de un solo filo.

No puedo dar ninguna especificación sobre los muelles porque, como Botmaster, usé muelles que ya tenía de un surtido.
Los archivos CAD podrían modificarse para utilizar hardware diferente (no métrico) con bastante facilidad.

Después de imprimir la base, perforé el agujero del tubo con una broca #19. Una broca de 4 mm o 4,1 mm también debería funcionar. El tamaño del agujero se puede cambiar fácilmente en el archivo de OpenSCAD. Si se desea, incluso se puede adaptar para un Bowden para filamento de 3 mm.

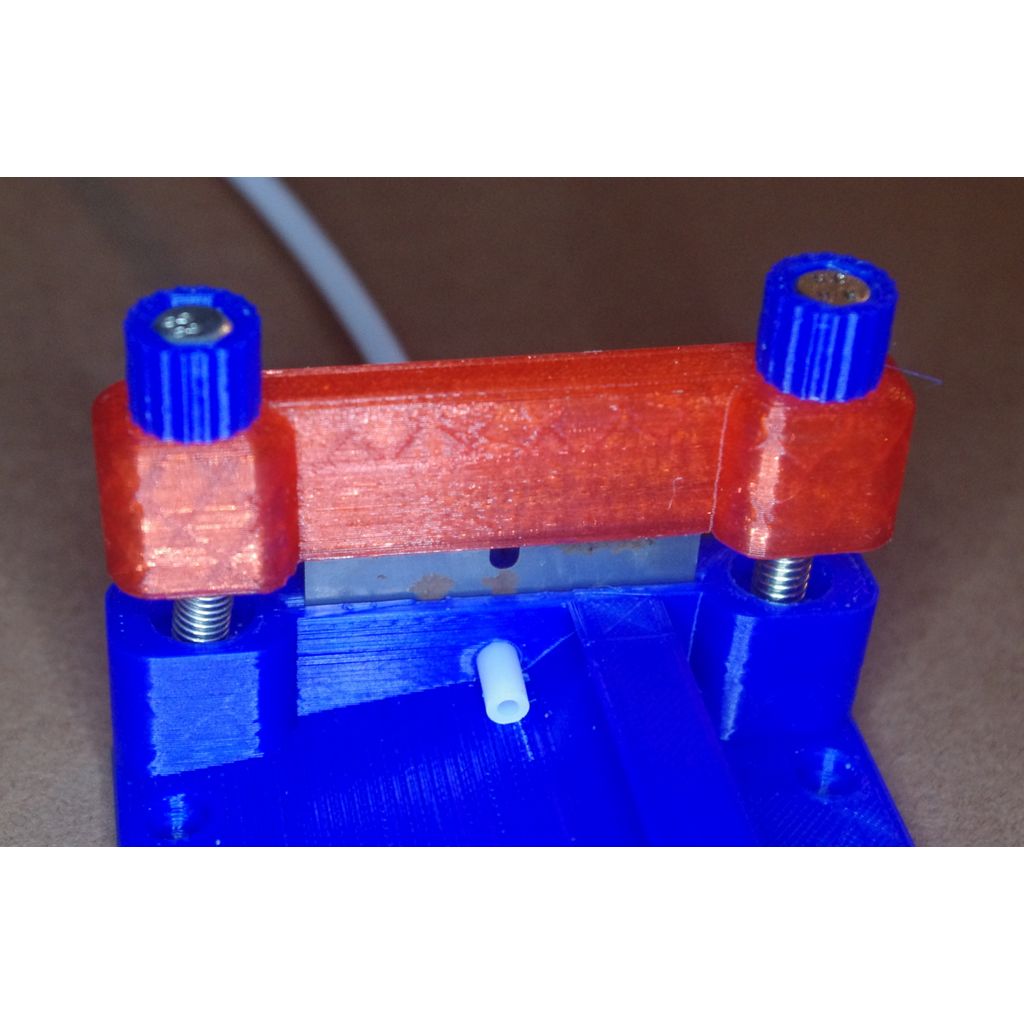

La hoja de afeitar se desliza en el soporte desde el lado antes del ensamblaje. Los pernos del hombro se enroscan desde arriba, enganchando las tuercas en la parte inferior de la base. Añadí las perillas de la valla por dos razones. Hace que el ensamblaje/desensamblaje sea más fácil al reemplazar la hoja de afeitar (lo cual, teniendo en cuenta que solo estás cortando PTFE, ocurrirá rara vez o nun

Monta el tornillo de la valla colocando una tuerca de 3 mm en el rebaje y aprieta un tornillo de 3 mm desde el otro lado. Nunca se debe aplicar mucho torque a esta parte, por lo que hay pocas posibilidades de que se desatornille en un uso normal.

Si personalizas esto con el diseño de OpenSCAD, necesitarás el STL de la base original de la Guillotina Razor original de Botmaster.

Delta DIY.

No.

0.2

20%

50% de relleno para la valla.
