최근에 저는 블루투스 연결이 되는 저렴한 OBD2 스캐너를 제 차를 위해 구입했습니다.

현재 에베이에서 가장 저렴한 것은 약 3.50달러입니다.

이베이에서 'ELM327 V2.1 OBD2 블루투스 스캐너'를 검색하세요.

이 기능을 통해, Torque 애플리케이션(또는 다른 OBD2 애플리케이션)을 실행하는 스마트폰으로는

차량에서 다양한 실시간 데이터를 보고, 오류 코드를 보고, 오류 상태를 재설정할 수 있습니다.

저는 차에 연결된 그 장치를 남겨두고 싶었지만, 그 장치는 항상 연결되어 있어서요.

12V로 공급되어도, 차가 주차되어 있더라도 모듈은 33mA의 전류를 계속 소비합니다.

이 저렴한 것은 수면상태가 없는 것 같습니다.

(데이터를 전송할 때, 전류는 최대 65mA로 증가합니다)

저는 차량의 OBD2 커넥터를 해킹하여 이를 만들 수 있는 몇몇 해결책을 인터넷에서 보았습니다.

액세서리에서 12V를 공급하기 때문에 키를 돌릴 때만 켜집니다.

자동차의 제조사와 모델에 따라 이는 매우 번거할 수 있습니다. 이는 대부분의 OBD 커넥터가 대시보드 아래에 숨겨져 있기 때문입니다.

하지만 이모듈을 해킹하는 것이 그렇게 간단한 거면, 왜 차를 바꾸는 거야!?

당신은 단지 PCB로 가는 핀 16을 자르고 PCB에 전선을 용접해야 합니다.

그 전선은 대시보드 뒤의 어디든지 연결될 수 있습니다... 간단하죠!

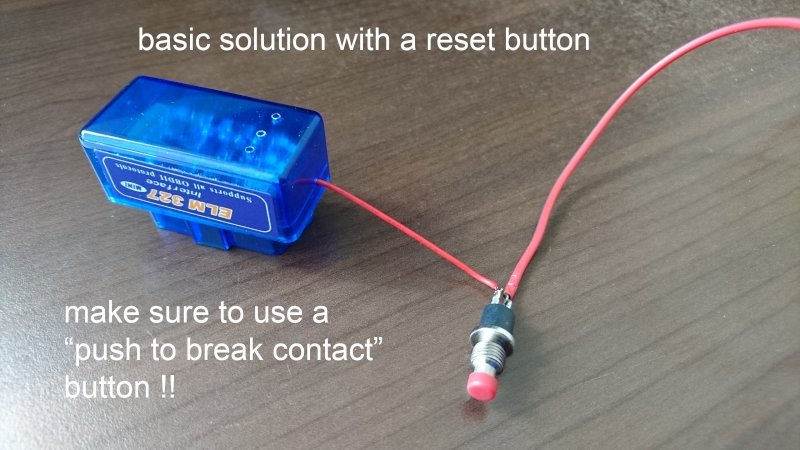

블uetooth 연결에서 무작위로 몇 번의 실패를 경험했기 때문에, 간단한 재설정 버튼을 추가하고 싶습니다. 전원선에서 '연결 해제를 위한 버튼'을 사용하면, 모듈이 재설정되고 몇 초 안에 연결이 복구됩니다.

참고: 당신도 ODB2 어댑터를 수정할 수 있고, 외부 12V공급선 없이 온/오프 스위치만 추가할 수 있습니다. 단, 주차할 때 스위치를 끄는 것을 잊지 마세요.

(예, 배터리가 작은 경우에는 며칠 이내에 차량 배터리가 방전될 수 있습니다.)

상태가 그닥 좋지는 않습니다.

저는 이 오디오 부품 진단 장치

나는 또한 3개의 LED 각각 위에 구멍을 뚫고, 투명한 조각을 붙혔습니다.

1.75mm 필라멘트. 이렇게 하면, LED는 어떤 각도에서도 보일 수 있습니다. 꼭 잘라내세요.

면도기로 필라멘트를 직선으로 만들기.

인쇄 설정

프린터:

YAOP 프린터.

래프트들:

지원합니다:

예.

해상도:

노트:

저는 ABS로 그것을 인쇄했습니다.

지원물들이 너무 밀집되지 않도록 하세요. 여러분은 작은 扳구를 이용해 그것을 제거해야 합니다.
