Резюме.

Используйте конфигуратор, чтобы настроить его под любой размер в соответствии с правилами.

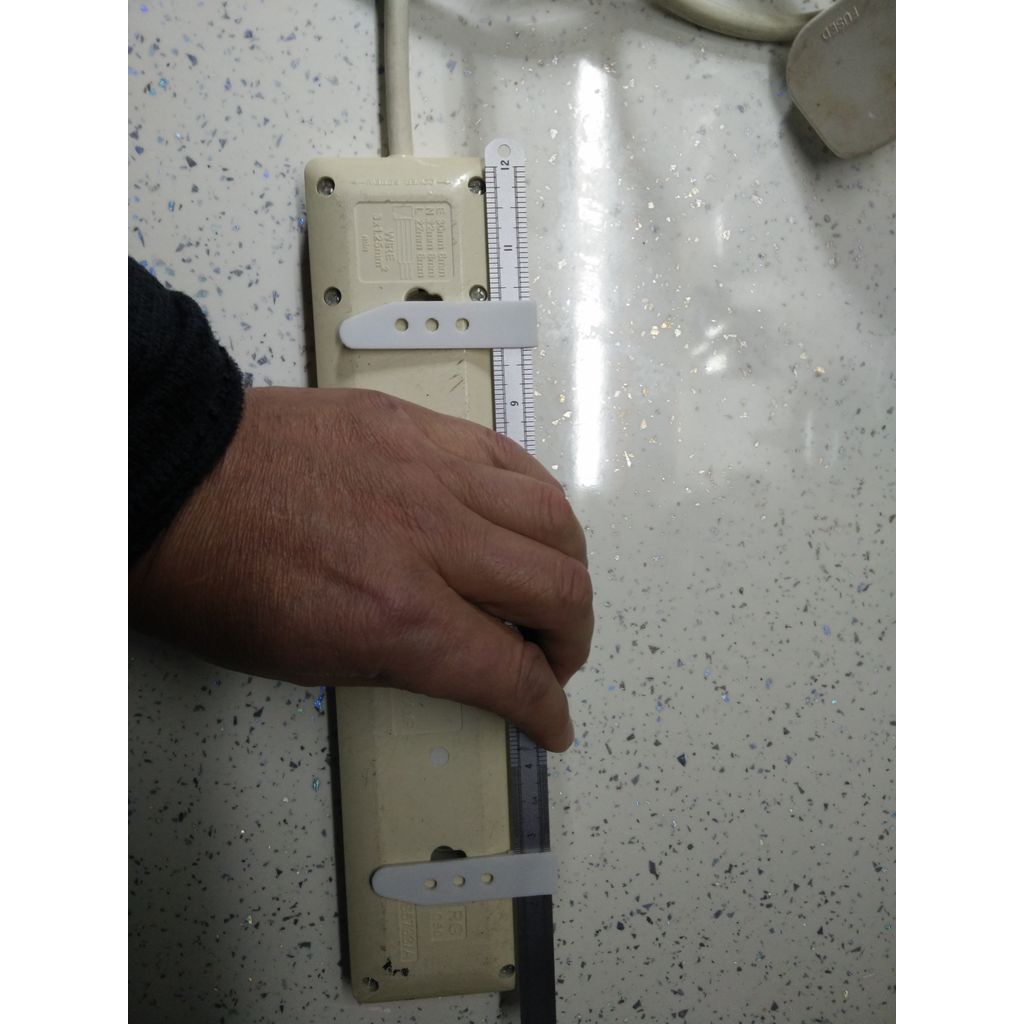

Это может измерить длину двух случайных точек, таких как задняя часть фотографических рамок, удлинительные кабели, полотенцесушители и т. д.... и перенести центры отверстий на стену для сверления.

Это также может быть использовано в качестве измерителя высоты/для сравнения. Обратите внимание, что если вы используете его в качестве измерителя высоты, убедитесь, что градуировка вашей линейки начинается от края отсчета, а не как у линейки, которая начинается немного внутрь от края отсчета. (Это разница между "линейкой" и "рулеткой")

Другое применение - это в качестве вспомогательного инструмента для рисования "квадрата L", используемого для рисования параллельных линий или чтения данных из таблиц.

Посадка должна быть с натягом, соответствующим вашему правилу.

Я рекомендую печатать это вертикально, как показано в файле STL.
Это быстрая печать. Я рекомендую вам сделать тестовую печать, остановив печать на пару миллиметров в высоту, и проверить, подходит ли линейка по размеру. Затем отрегулируйте параметры в OpenSCAD или конфигураторе и перепечатайте. После нескольких попыток у вас должен получиться хороший скользящий фитинг, который плотно и ровно захватыва

Надеюсь, вам понравится дизайн, так как он подходит для правил любого размера и полностью настраиваем. Если вам нужна помощь, напишите мне сообщение.

Зацените мои другие дизайны/вещи.
https://www.thingiverse.com/Ken_Applications/designs

Возможные улучшения... добавить дополнительный элемент, чтобы превратить его в "Т-образный квадрат", а не в "L-образный квадрат".
Напечатайте основание, чтобы держать его вертикально, как измеритель высоты, чтобы вы могли прикрепить к нему цифровой штангенциркуль.
