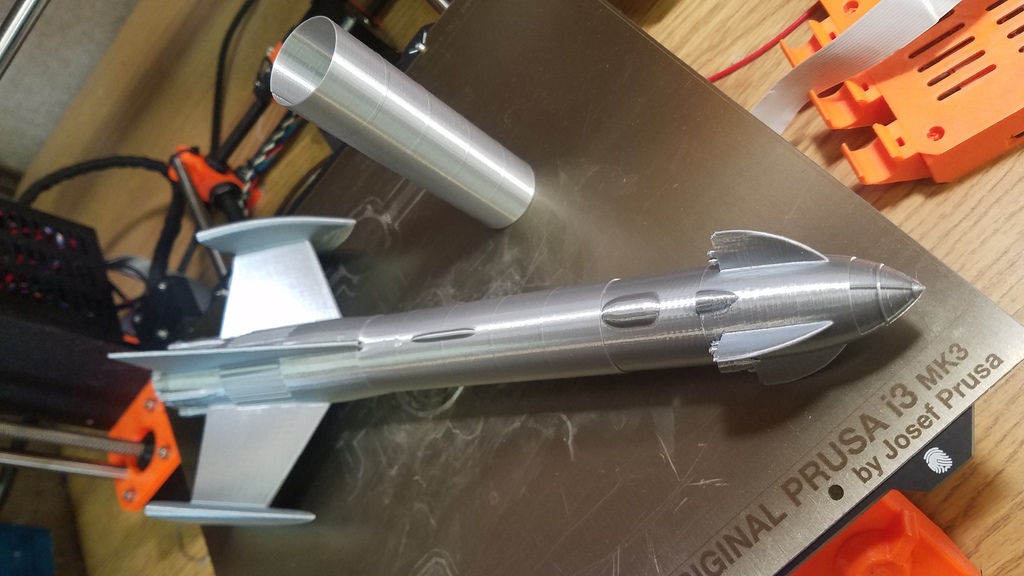

Modèle de fusée volante Fireball XL-5 (non testé).

NOTES DE TRAVAIL EN COURS :

12-5-18 - Ajout d'un fichier PDF de décalcomanies pour imprimer un ensemble simple et double de décalcomanies XL-5. Des fichiers Silhouette Studio sont également inclus si vous en avez un et que vous souhaitez découper les décalcomanies.

• J'ai créé une carrosserie mince pour le centre du XL-5 - ça a l'air FAB en argent !! Vous devez l'imprimer en mode VASE pour qu'il soit super mince et léger.
• Après l'avoir imprimé dans un joli argent, j'ai vu de sérieux problèmes avec le maillage original de Fireball Jr, alors je l'ai entièrement reconstruit. La nouvelle version s'imprime maintenant magnifiquement.

J'utilise le PLA Silk Silver de CC3D pour ça et c'est génial.http://a.co/d/b0CpHTOLes pièces dont vous aurez besoin pour compléter ceci.

Un tube de corps Estes BT-50 de 196 mm.
Un tube de corps Estes BT-20 de 68 mm.
Cord
Parachute de 12" à 14"
Poids du nez (pâte ou billes de plomb)

Les pattes de lancement peuvent fonctionner sur une tige typique ou un petit rail.

Après l'impression.

Vous aurez besoin d'utiliser des supports le long des ailerons.

Les supports nécessaires pour les nageoires - pour obtenir des détails vraiment sympas, j'imprime ça avec une hauteur de couche de 0,05 mm.

Le BT-20 est collé aux supports du moteur, celui de l'avant servant de bloc moteur.

Faites un petit nœud dans le cordon de choc, puis collez-le sur le tube du moteur BT-20.

Introduisez le cordon de choc dans le tube BT-50 et collez le support du moteur dans le BT-50 de façon que la buse s'adapte au tube.

Collez le BT-50 dans le stabilisateur, en alignant les roquettes avec les nacelles de roquettes correspondantes sur le stabilisateur.
