Tengo un par de celdas de batería 18650 protegidas. Así que decidí ponerlas en uso como paquetes de baterías para otros proyectos. - Si no tiene celdas protegidas, ¡no las descargue demasiado!

La mayoría de las veces, los 3,7V que emite una celda LiMH no cumplen con los requisitos de los circuitos. Por lo tanto, construí un paquete de baterías alrededor de una placa convertidora de potencia de CC a CC MT3608. IC Station vende uno.Refuerzo basado en MT3608.Eso puede convertir una entrada de 2-24V en una salida de 5-28V regulada con un potenciómetro.

Para conectar la placa a la célula, utilizoContactos de batería AA genéricos.. Para adaptarse al diseño, deben tener unas dimensiones de 13x11 mm con un borde en la parte inferior para soldar.

Para obtener la tensión aumentada, puedes usar cualquier cable que se adapte a tus necesidades. Hay orificios adicionales para una cinta de cable que actúa como un alivio de tensión. La mayoría de las personas (creo) optarán por un conector estilo Molex como elKF2510. También podrías usar un cable con unGancho para barriles..

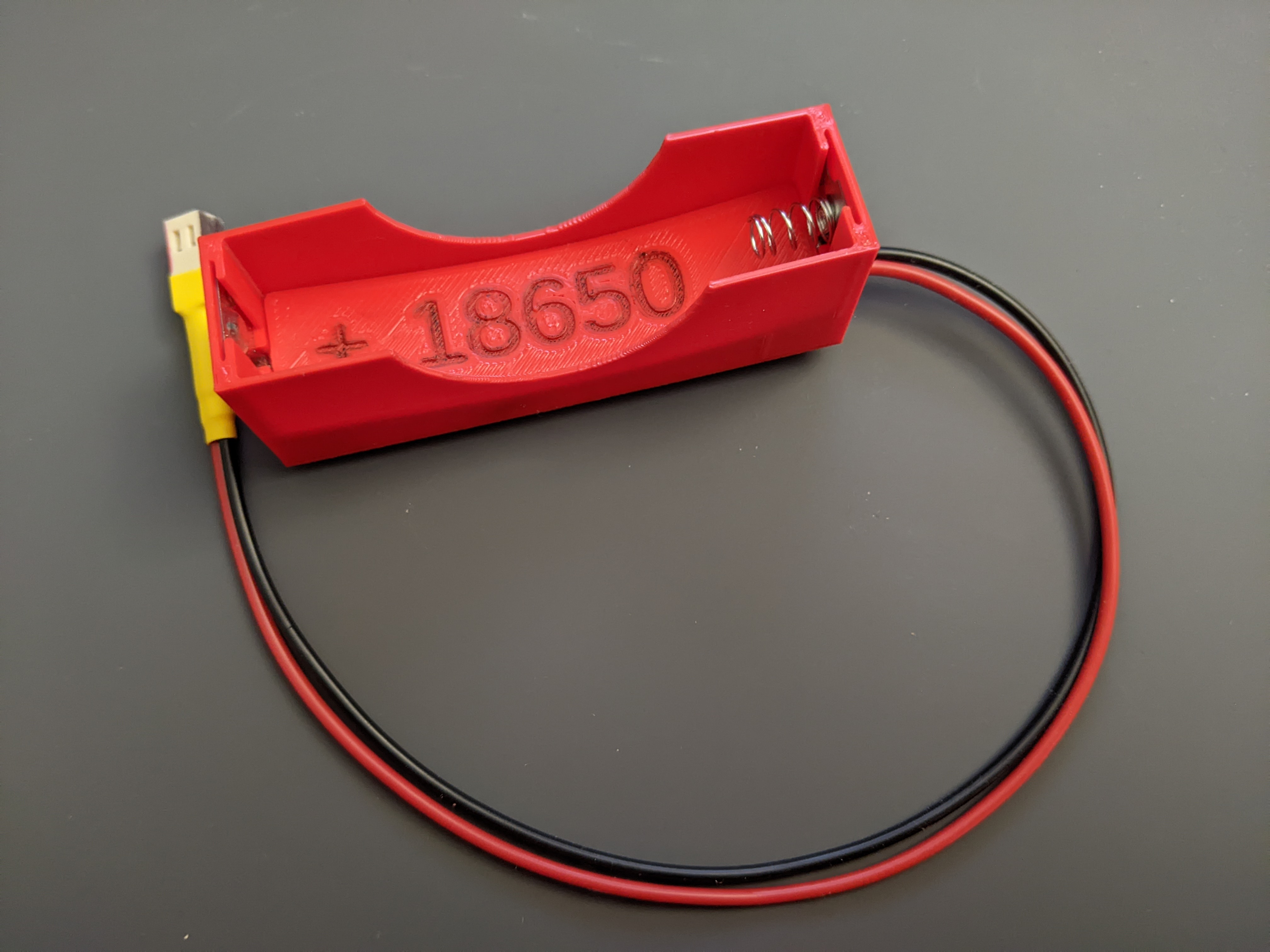

Cuando los contactos, la placa de refuerzo y el cable de salida estén conectados, coloque la placa de separación para que la batería descanse sobre ella. La placa viene en dos versiones, con relieves y con letras en relieve.

Editar: Hice que el texto en la placa de separación fuera un parámetro para un manejo más fácil. Puedes cambiar el "18650" por cualquier cosa adecuada, como "5V" para un módulo de refuerzo correspondiente...

Una palabra de advertencia.Si quieres comprar una batería 18650 para este proyecto, o cualquier batería LiMH en general, no te dejes llevar por imágenes atractivas o descripciones bonitas. Insiste en ver las marcas de los fabricantes que indiquen la tensión (3,7V), la capacidad (~3000mAh) y la corriente máxima (10C). Las marcas bien establecidas son Samsung y Panasonic. Números de piezas como NCR18650B
