많은 주사기 펌프 디자인이 있습니다 - 그저 Thingiverse에서 검색하세요! 이러한 디자인의 대부분은 매우 능력 있고, 다양한 주사기 크기에 적합하지만, 가이드 로드와 베어링 같은 많은 부품이 필요합니다. 제 목표는 최소한의 부품이 필요한 10ml 주사기 용 주사기 펌프를 만들는 것이었습니다. 결과는 아

제 심플 서보 밸브(조만간 출시 예정)와 함께 이것을 사용하여, 원본에서 목적지까지 유체를 지속적으로 공급할 수 있는 펌프를 만들 수 있습니다.
2018년 3월 3일 업데이트: 심플 서보 밸브가 여기에 있습니다:https://www.thingiverse.com/thing:867862
요청에 따라, FreeCAD 파일을 추가하고 있습니다. FreeCAD는 파일을 STEP 형식 및 기타 형식으로 변환하는 데 사용할 수 있습니다. 저는 결과 파일을 테스트할 수 있는 별도의 방법이 없으므로, 그 변환은 다른 사람들에게 남겨두겠습니다.

레일을 제외한 각 부분을 한 번씩 인쇄하세요: 이것들을 두 번 인쇄하세요.
나는 지원을 받으며 캐리지를 인쇄합니다. 너트 홀을 청소하기는 어렵지만, M8 너트를 밀어넣을 수 있는 거의 완벽한 구멍을 남겨줍니다.
인쇄된 부품 외에도, 다음이 필요할 것입니다:
1개의 M8 너트(수레를 위한)
120mm의 M8 나사 로드
4개의 10mm x M3 나사(모터용)
8개의 20mm x M3 나사(프레임용)
4개의 12mm x M3 나사(클램프용)
1개의 10ml 주사기
1개의 NEMA 17 스테퍼 모터
일종의 샤프트 커플링입니다. 제가 사용하는 커플링 디자인은 여기에서 설명되어 있습니다:https://hackaday.io/project/3794/logs만약 여러분이 이것을 사용한다면, 몇몇의 구리관, 3개의 10mm x M3 나사, 3개의 M3 너트, 그리고 1개의 6mm x M3 설정 나사가 필요할 것입니다.

저는 레일, 캐리지, 그리고 주사기 홀더의 클램프 홀에 나사를 만들기 위해 M3 태핑을 사용합니다.

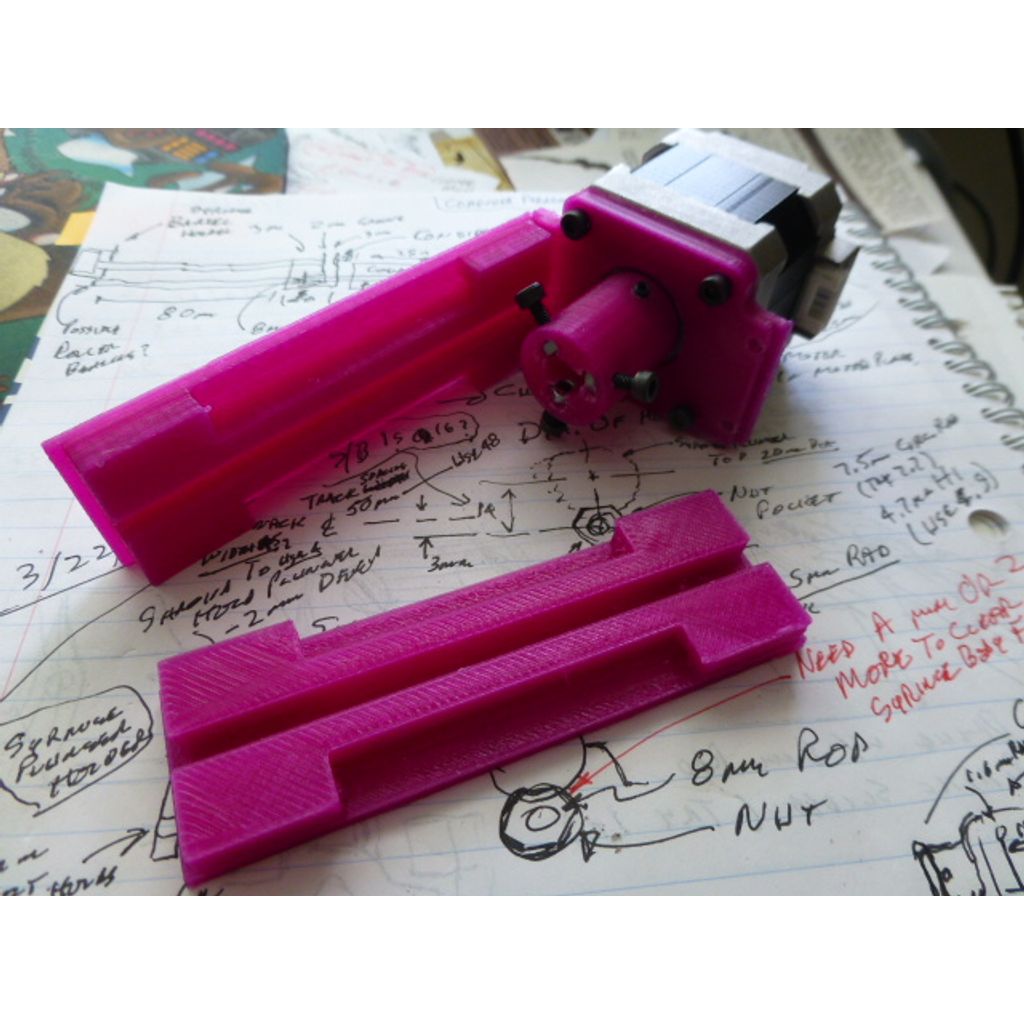

사진들은 그 장치를 조립하는 방법을 보여줍니다.

저는 펌프를 구동하는 데 쓰이는 Teensy 2(Arduino 복사본), 5V 전원(서보용), 그리고 스테퍼 드라이버를 사용합니다.
