适用于基于树莓派 Zero W 的安防摄像头

要求：

• 树莓派 Zero W
• 派零迷你相机
• 存储卡
• 20毫米×20毫米×2毫米的有机玻璃，用于制作窗户。
• 硅胶密封剂
• 5V电源

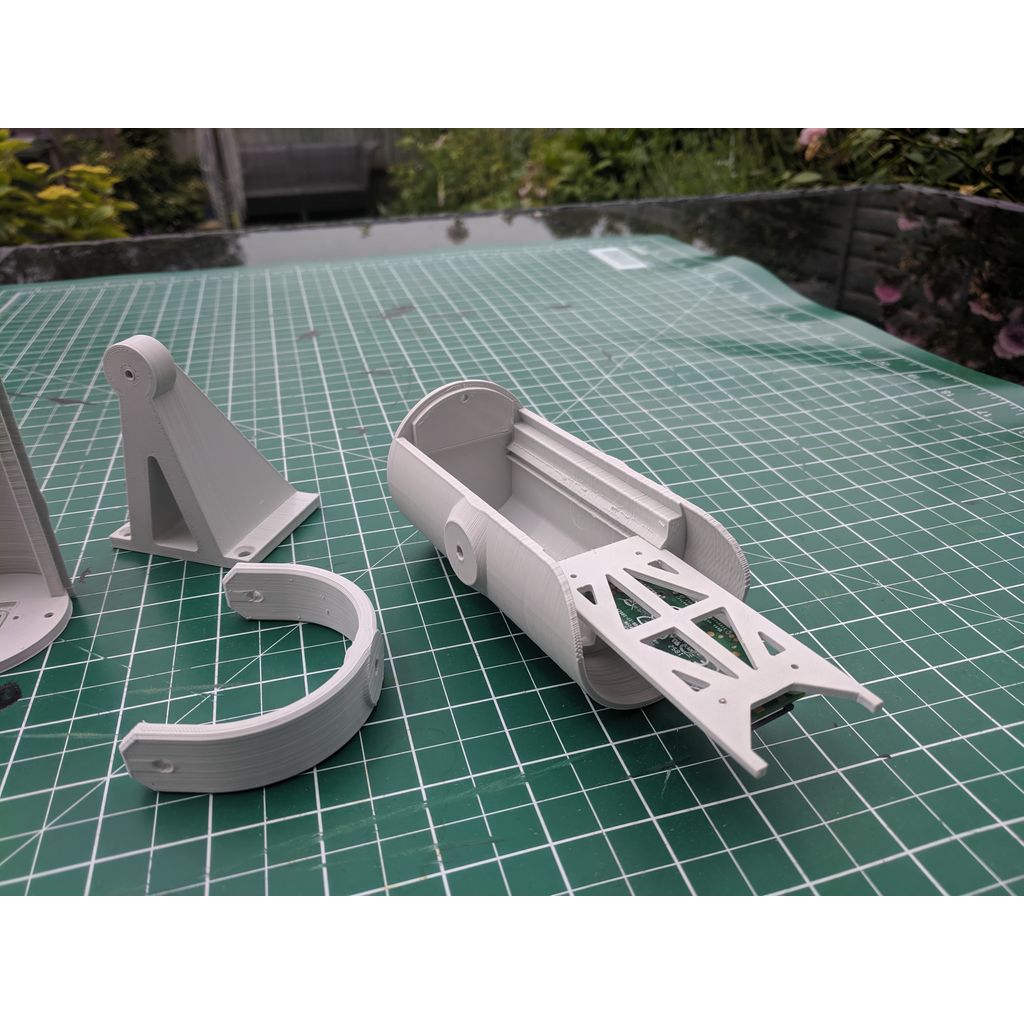

分成 6 块进行打印

• 案件概要
• 箱子底部
• 窗户夹子
• Pi Zero W 安装支架
• 云台稳定器
• 壁挂式安装

专为Pi Zero Mini相机设计，但全尺寸相机或许也能适配，不过我尚未对此进行测试。

格雷佐立方体 3D

不要

不要

0.3毫米层厚度

20%

保护壳应能滑动拼合。用12毫米M3螺丝将保护壳的上下两半固定在一起。使用M5 x 12毫米螺丝将相机固定在云台上，并将云台固定在壁挂支架上。

为了让摄像头能安装到摄像头支架/车窗支架上，我不得不使用针形锉刀进行加工调整。

裁切一块20毫米×20毫米×2毫米的有机玻璃用于窗口。在机箱底部窗口孔周围的凹槽中涂抹少量硅胶密封胶。随后将有机玻璃窗口安装到位，并用4颗5毫米长的M3螺丝固定牢固。

在机箱底部钻一个孔，用于穿入电源线。

注意：我要特别说明的是，没有空间将USB数据线插入Pi Zero W的USB接口来为其供电。我是将电源线直接焊接到了Pi Zero W的主板上。

更新于 2023 年 2 月

很高兴地告诉大家，我的保护壳至今已成功抵御了英国的四个寒冬，始终没有出现漏水的情况。树派 Zero W 依然运行良好。另外，我新添加了一张照片，展示了设备在户外放置 21 个月后的整体状况。照片中还能看到我将电源线直接焊接到了树派 Zero W 上。我的电源电压为 12V，大家还能看到用黄色 Kapton 胶带包裹的 DC-DC 转换器。它能将输入电压从 12V 降至 5V，供树派 Zero

使用Fusion 360软件设计而成。
