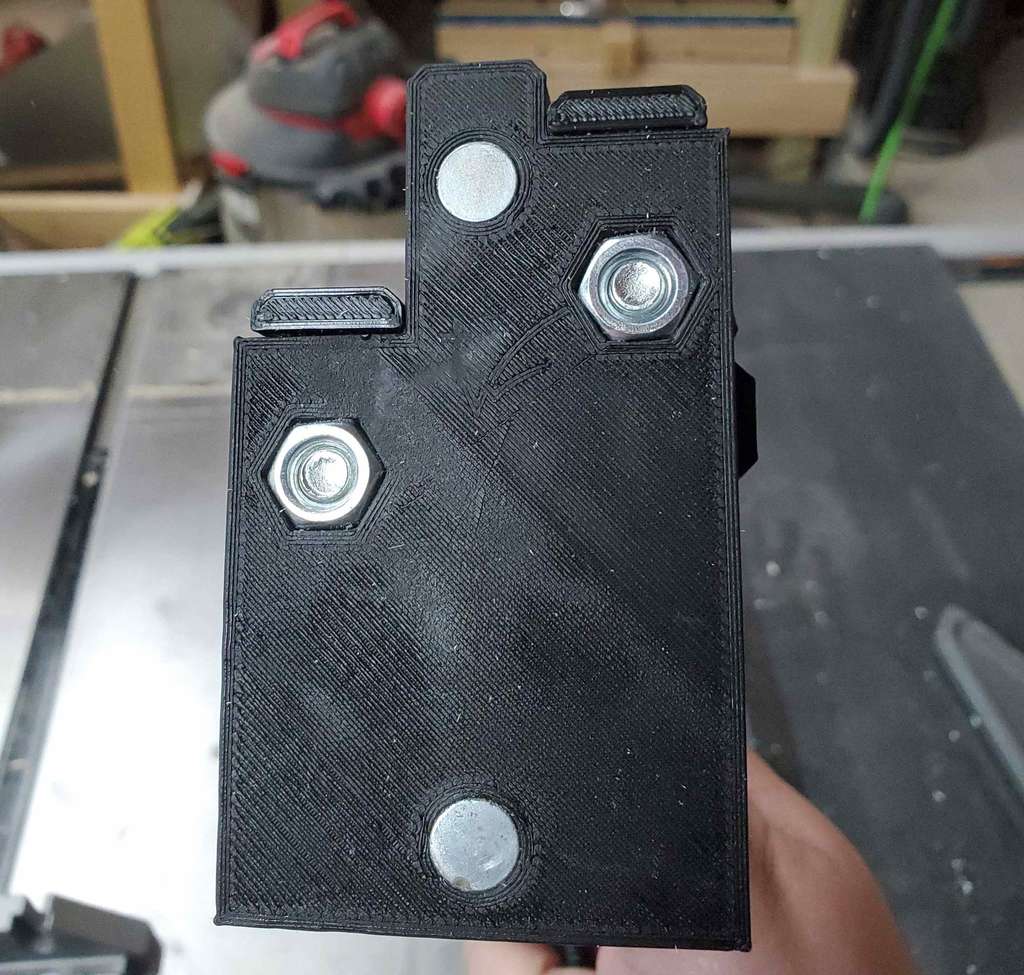

Ich brauchte ein gutes Dado-Schablone für ein Projekt, an dem ich arbeitete, wollte aber nicht die 45 Dollar zahlen, die die meisten kosten, also entwarf ich meine eigene. Der Schlitz oben passt zu einer billigen Harbor Freight Klemme, und ich schuf Platz für zwei große Magnete unten.

Es werden 2 5/16-Muttern verwendet, die festgeklebt sind, und 2 5/16-Schrauben. Die Schrauben passen sehr eng in die Knöpfe, so dass ein leichtes Klopfen mit einem Hammer gut genug funktioniert.

Die Beine haben kleine Führungen, so dass man sie nicht auf die falsche Seite setzen kann, und sie gleiten gerade.

Ich habe es so konzipiert, dass es ungefähr 4 Zoll lang ist, und je nach Druckerauflösung könntest du es zum Einstellen deines Tischsäge-Lineals verwenden.

Wie man den Jig benutzt

Schritt 1: Befestige etwas Holz an deiner Rutsche und mache einen Schnitt.

Schritt 2: Bewegen Sie den Jig so weit hinein, bis das mittlere Bein gerade die Zähne der Klinge berührt.

Schritt 3: Ohne die gesamte Vorrichtung zu bewegen, bewegen Sie Bein 1 (es sollte das rechte sein, wenn Sie es von vorne betrachten) und bewegen Sie es nach oben, um das Ende des Schnitts, den Sie gemacht haben, zu berühren, und ziehen Sie es dann fest. Bein 1 ist jetzt auf die Dicke Ihrer Klinge eingestellt.

Schritt 4: Sie können die Schablone von der Klinge weg bewegen, indem Sie ein Winkelmesser oder etwas Ähnliches gegen Bein 1 verwenden, so dass es eine gerade Linie bildet. Vor Bein 2 (dem auf der linken Seite, wenn Sie es betrachten) legen Sie ein Stück des Materials, für das Sie die Nut schneiden. Bewegen Sie Bein 2 zu diesem Material hin und stellen Sie sicher, dass alles quadratisch ist. Sperren Sie es und bewegen Sie

Stellen Sie Ihren Zaun ein und setzen Sie die Schnitttiefe auf das, was Sie benötigen, und machen Sie Ihren ersten Schnitt, ausgehend vom mittleren Bein, und den zweiten vom Bein 2, und das werden die beiden äußeren Schnitte Ihrer Nut sein.

Es ist wirklich einfach.

Druckeinstellungen

Flöße:

Nein.

Unterstützt:

Auflösung:

.3

Füllung:

Filament:3DXtech PLA
