あなたの3DプリンタにArducam IRカメラを保護し、取り付け、そして調整しましょう！20x20または30x30のエクストルーションに取り付けるように設計されていますが、フラットプレートに取り付けても問題ありません。これは特に以下の用途に設計されていますこのカメラなので、他の人でもうまくいくかは不確定です。

印刷：
ここでは特別な指示はありません。プリンタがオーバーハングの問題を起こさない限り、サポートは必要ありません。より良い印刷を可能にするために、カウンターボアドホールに単層の「キャップ」があります。組み立てる前に、ネジやドライバー、または小さくて尖ったものを通してそれをクリアしてください。

組み立てハードウェア：

• 5個のM3ナット(ケース用4個、ソケットマウント用1個)
• ケース用の4本のM3×10～20 mmソケットヘッドスクリュー
• ソケットマウント用の1x M3 x 12-16 mmソケットヘッドスクリュー。

取り付け用ハードウェア：

• 2つのM3 Tスロットナット(あなたのフレームに合うものを選んでください)
• 2本のM3×10～12 mmソケットヘッドネジ

組み立ての手順：

• バックカバーに4つのM3ナットを挿入する。
• カメラにリボンケーブルを取り付け、ケースの後ろからリボンケーブルを挿入します。
• カメラをバックカバーのポストに置く(フロントカバーがこれを所定の位置に固定する)
• カメラの上にフロントカバーを取り付け、ネジを取り付けます。

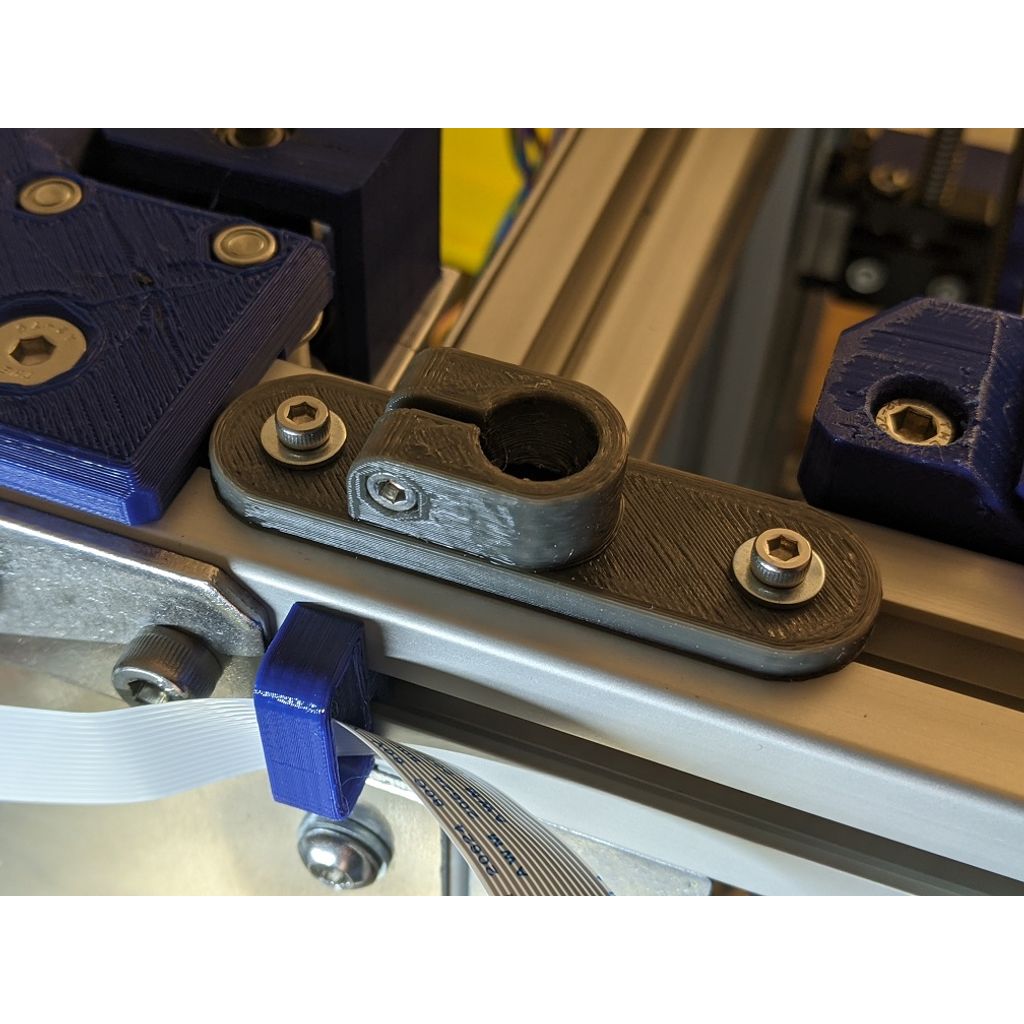

• 小さなドライバーを使ってソケットマウントのクランプ部分を持ち上げて分離し、両側のクランプの動きを解放します。
• カメラの取り付け位置を選択し、クランプネジとナットの方向に注意を払ってください。
• ソケットマウントに1つのM3ナットを取り付け、ドライバーで届くことができる側から離れた位置にしてください。
• フロントカバーのボール部分をソケットマウントに差し込み、カメラの照準を調整します。
• 固定するためにネジを取り付けます(完全に締める必要はないです - 動きを止めるのに十分に締めるだけで、さらに1回か2回回す必要があります)。

ラットリッグV-Core3

いや

いや

0.25 mm

25歳
