私はThingiverseで丸形のストックセンタリングガイドを見たよ：

https://www.thingiverse.com/thing:3109346

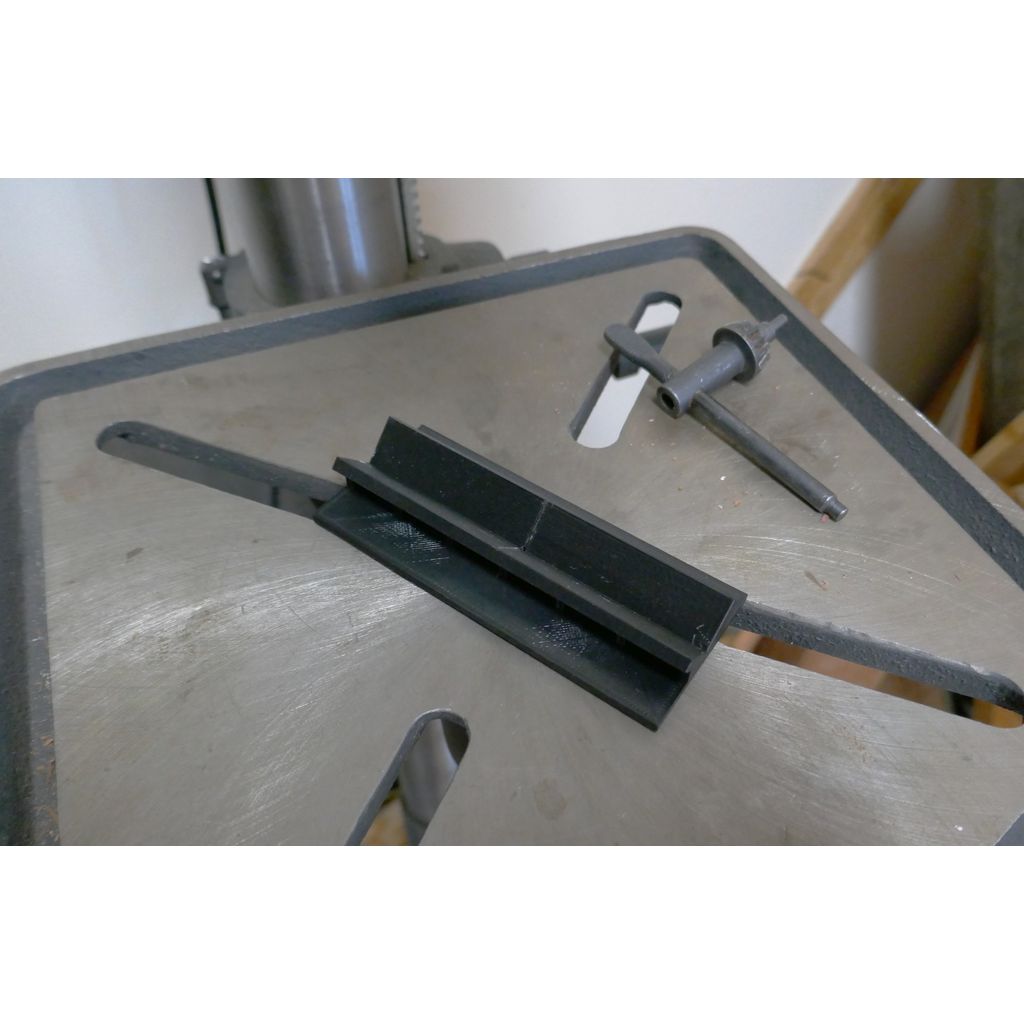

しかし、私のドリルプレス(クラフツマン)でそれを機能させる方法は見つかりませんでした。私のドリルプレスのベッドの中央に非常に精確な穴があり、その穴を使ってジグを完璧に中央に置く方が理にかなっているように思えました。

そこで、Fusion 360を使ってデザインを再作成し、私のクラフツマンのドリルプレスにカスタマイズしました。

さらに、これで部品をドリルする場合、ジグに穴を開けなければならないことがほとんど確実です。そうすると、ジグの底部が中空のインフィルである場合、ジグが崩れ落ちる可能性があります。そこで、Fusionで丸いベースをジグとは別の部品として作成しました。それから、両方をCuraにインポートし、ベースのインフィルを100％に設定し、Curaにそれらをマージするように指示すると、完

もし2つのSTLファイルをダウンロードした場合、メインパーツをスケーリングせずに円形パーツをドリルプレスに合わせてスケーリングでき、Curaが2つのパーツを組み立ててくれます。この場合、スケーリングする前にZ軸の設定を確認しておきましょう。次に、「X」ボックスにドリルプレスの穴の直径(mm)を入力します。その後、

また、この余分なステップを経たくない方のために、モデル全体を1つのボディとして含めておきました。

最後に、Fusion 360をお持ちの方のために、f3dファイルを添付しておきましたので、自由に変更していただけます。

[編集] 2010年2月7日 - 各面に1/4インチ間隔のガイドを追加するための軽微な修正を行い、Fusion 360の一部のエラーも修正しました。

クリエーリティ

エンダー3

いや

はい

0.16か0.20か

はい、メインパートでは；丸型ベースではない(説明を参照してください)

私は200℃で印刷し、ベッド温度は65℃でした。サポートは基板からきれいに外れ、表面は荒れていますが、上にあるガイドと一致して平坦であるため、正常に機能しています。
