Резюме.

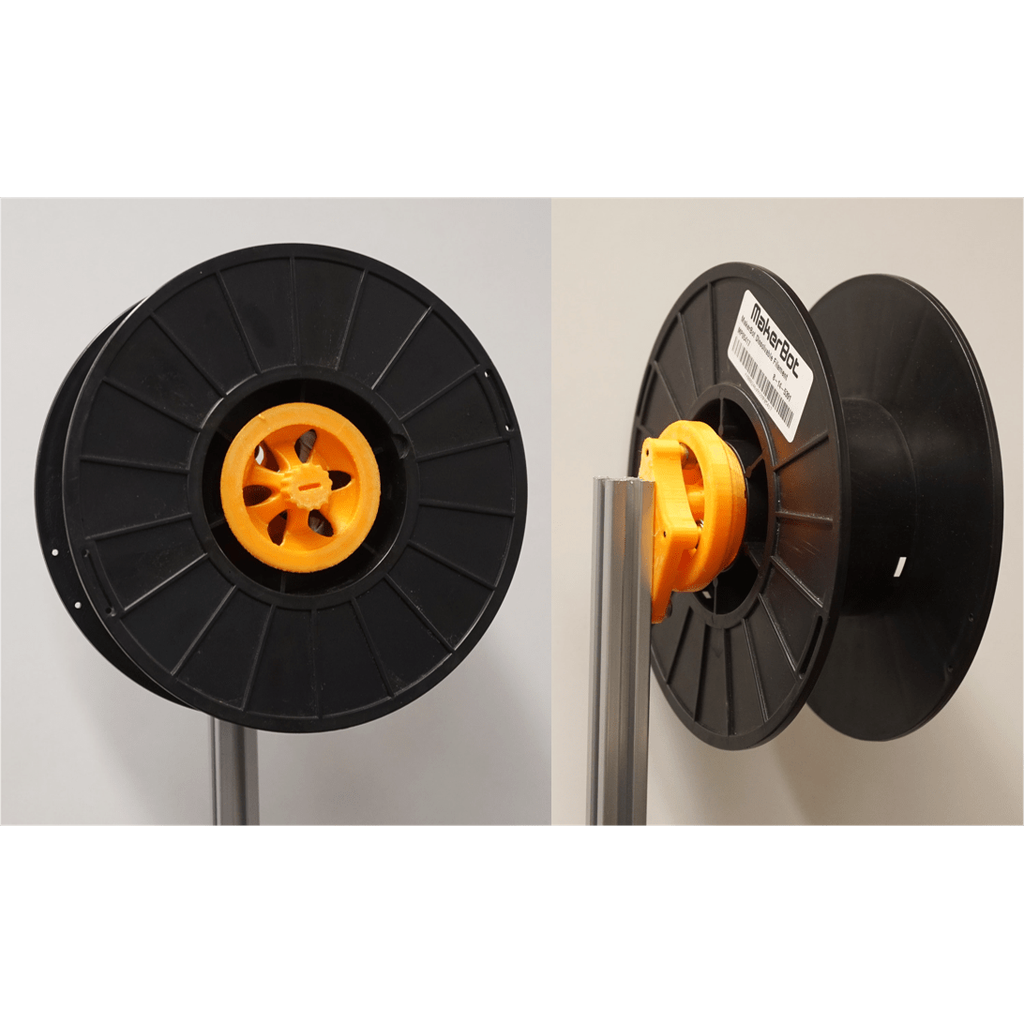

Этот дизайн представляет собой держатель катушки, разработанный так, чтобы быть компактным, с низким коэффициентом трения, способным вмещать все типы катушек и легко прикрепляться к любому алюминиевому профилю.
Он использует 3 подшипника 624 (диаметр отверстия 4 мм, внешний диаметр 13 мм и ширина 5 мм) и крепится к алюминиевым профилям с помощью двух Т-образных гаек.
Подшипники, закрепленные с помощью 3-х винтов M4*20 мм, входят во внутреннюю канавку в детали "часть 1". Детали "часть 1", "часть 2" и винтовая часть соединяются вместе вокруг катушки и свободно вращаются вместе с ней.
Длина винта, которая требуется, может варьироваться в зависимости от вашей катушки. Файл "длинный винт" должен подходить для большинства случаев, но вы можете использовать "короткий винт" для катушек с особенно большими диаметрами или небольшой шириной.
Рисунок в "части 1" является наиболее сложным элементом для печати, и единственным, который требует опорных элементов. Трение в механизме может сильно увеличиться из-за некачественной печати.

Пожалуйста, обратитесь к видео на YouTube здесь для получения более подробной информации:
https://youtu.be/tO8IoAOTpAA
