Resumé

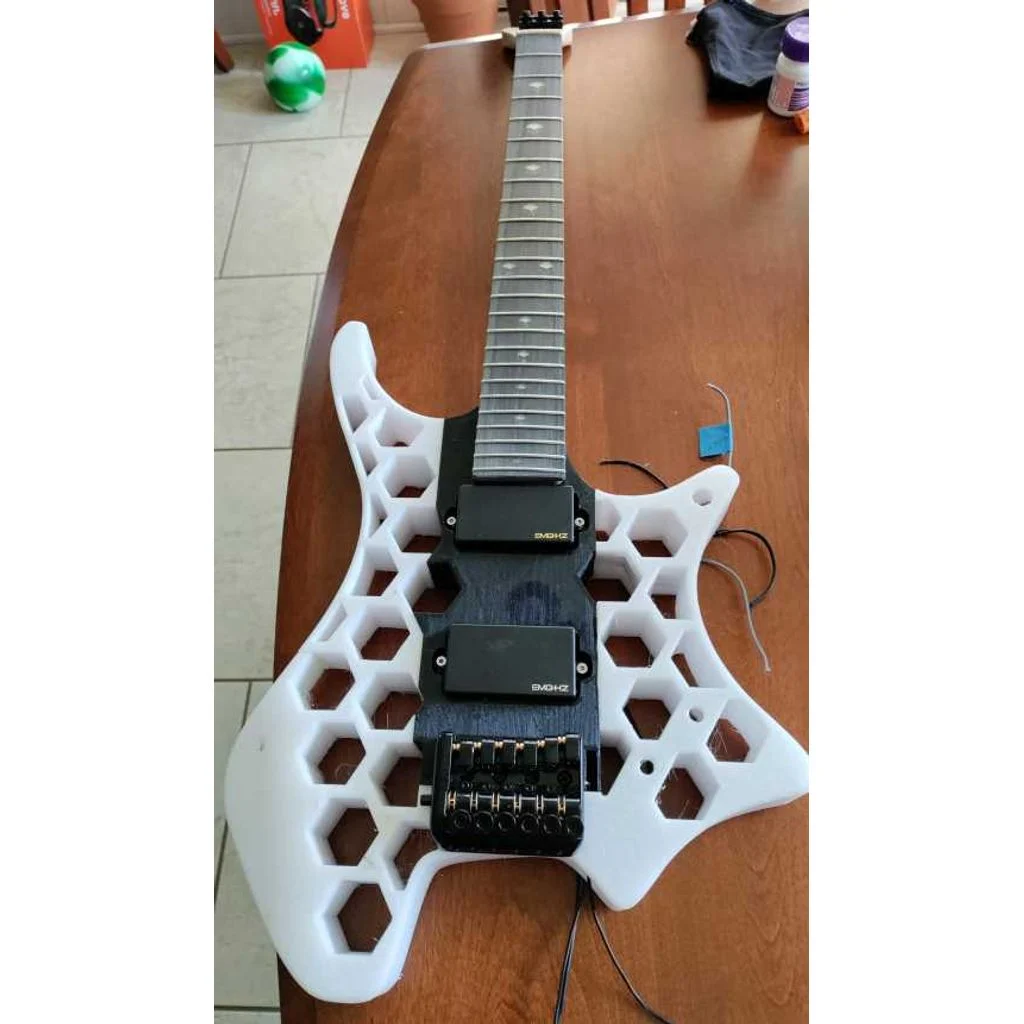

J'ai remixé la guitare de style Strandberg pour utiliser des pièces facilement disponibles sur eBay/Walmart/Ali ou d'autres lieux de vente au détail qui proposent des prix bas pour les pièces.

Ce remix particulier est modifié pour utiliser le pont sans tête fixe qui est noir avec des pièces en laiton et a une petite poignée de manivelle. Il est également livré avec l'élément pour le haut du manche.

Le rétrécissement des matériaux est une préoccupation importante.

Je suggère d'imprimer un cube d'étalonnage et de le mesurer pour obtenir une référence, puis d'adapter la taille de la guitare en fonction de l'écart par rapport aux dimensions réelles du cube, afin de ramener la taille aux dimensions attendues.

Pour donner un exemple (REMARQUE : ces mesures spécifiques ne s'appliqueront pas à quelqu'un d'autre) : après avoir calibré mon imprimante et compris qu'elle se déplace de 100 mm lorsque je lui donne les commandes de mouvement manuel pour 100 mm pour les axes x/y/z et calibré mes pas électroniques, j'imprime un cube avec les dimensions attendues de 40 mm. Je mesure le produit final imprimé pour voir à quel point le cube

Mathématiques :
(YM représente votre mesure)

Étape 1 : facteur d'échelle : 100 * ((40-YM) /40)
Étape 2 : la valeur finale pour Cura : 100+[facteur d'échelle]

Ce design utilise un manche à l'échelle de 25,5", qui nécessite de couper la tête au-dessus du sillet pour monter l'ancre de corde. La plupart des manches moins chers que j'ai trouvés ont une plaque de touches trop longue qui doit être coupée car elle chevauche le micro du manche.

Également modifié pour les micros à montage direct, donc il n'y a pas de trous pour les anneaux de montage traditionnels.

Orientation de l'impression :
La guitare a été initialement conçue pour être imprimée avec les trous des micros orientés vers le haut afin de minimiser le besoin de supports dans les tunnels de câblage. Lors de ma première impression, j'ai trouvé que les supports sur la courbe sous le montage du manche étaient terribles, alors j'ai essayé d'imprimer avec les micros orientés vers le bas et ça a très bien fonctionné de cette façon, mais ça a nécessité beaucoup plus de post-traitement pour net

J'ai une imprimante élargie, donc elle imprime pour moi en position horizontale. Je pense que vous aurez besoin de l'orienter davantage verticalement si vous avez un lit plus petit. Le design original avait quelques instructions pour l'imprimer plus verticalement, je pense.

J'ai utilisé 40% d'infill sur le corps central et 20% sur les autres parties du corps.

Ajouts optionnels finaux :
Interrupteur de remplacement : rétrécit le trou dans la partie droite originale pour monter un mini interrupteur.
Jack Hole : rétrécit le trou pour le cric, de sorte que vous n'avez pas besoin d'une plaque pour couvrir le trou.

REMARQUE : Les micro-potentiomètres s'adaptent à peine à la cavité telle que conçue. Ils peuvent être insérés pré-soudés avec les pattes de soudure pointant vers l'extérieur du corps, mais j'ai ajouté Body_rightH_V2 qui intègre une cavité plus large pour les potentiomètres standard (et un commutateur à 3 voies standard) ainsi que le déplacement du commutateur dans la même cavité pour éviter d'acheminer les fils vers la

Assemblée :
J'ai utilisé de la colle chaude pour fixer les écrous à la cavité du micro, mais ce n'était pas assez solide. J'ai donc utilisé un fer à souder pour chauffer l'écrou afin de le faire enfoncer dans la cavité de réglage du trou du micro, et il semble un peu plus solide. J'ai dû utiliser des vis M3 plus courtes pour le montage direct.
Les ressorts de pick-up permettent aux pick-ups de flotter suffisamment pour leur permettre une certaine stabilité. Pour ajuster la hauteur, vous devrez tenir les pick-ups à la hauteur souhaitée et visser les régleurs jusqu'à ce qu'ils soient bien ajustés (pas besoin d'utiliser une force brutale).

J'ai imprimé en PETG, donc j'utilise de la colle Gorilla pour attacher les parties du corps. Il y a des trous pour fixer les pièces avec des écrous et des boulons, mais je n'ai pas pris la peine de le faire et j'ai collé à la place.

Les 2 pièces à gauche du cou doivent être assemblées.avantPour monter la pièce centrale. Serrer les pièces aide à maintenir leur alignement pendant le séchage.

J'ai utilisé une paire de fils minces attachés à une ancienne alimentation pour faire serpenter les fils à travers la cavité du corps jusqu'à la zone du commutateur (c'est un trajet serré et il y a à peine assez d'espace pour faire passer les fils du commutateur et de deux micros).

REMARQUE : Le corps original de RightH aura besoin d'un commutateur à 3 voies miniature et de potentiomètres de volume et de ton miniatures pour s'adapter à l'espace tel qu'il a été conçu. RightH_V2 utilise des pièces de taille standard.

Pensées finales :
Mon plan initial de faire une guitare sans tête était d'économiser quelques dollars sur les mécanismes d'accordage et d'avoir une guitare plus légère pour se détendre à la maison. Je n'avais jamais prévu d'utiliser des pièces haut de gamme et l'objectif était de la rendre aussi peu cher que possible juste pour voir si je pouvais le faire. Sans compter le filament, les pièces coûtent environ 120 $ US si on les achète sur

Le corps central mis à jour offre de l'espace pour le câblage autour de la cavité du micro afin d'éviter toute interférence avec le micro qui se déplace librement pour le réglage de la hauteur.

Un manche de qualité améliorera la jouabilité ainsi que l'action des cordes. J'ai acheté un manche bon marché à 50 $ et il était plutôt correct après avoir enlevé les bords tranchants des frets. Il y avait un bourdonnement lors de la lecture au-dessus du 14ème fret en raison de deux frets trop hauts, ce qui a été résolu en serrant la tige de réglage de quelques tours.

Regler l'intonation sur le chevalet n'est pas très précis car le chevalet ne permet pas un contrôle fin. En gros, on desserre la selle et on la pousse d'une quantité arbitraire et on espère que ça ira mieux, en répétant jusqu'à ce qu'on y arrive. J'ai réussi à m'en rapprocher assez sans un accordeur électronique. Je pense que l'obtenir exactement sera beaucoup plus diffic

J'ai ajouté une mise à jour sur la pièce centrale pour fournir un peu plus d'espace pour l'ajustement de l'intonation pour la corde E basse.

Recherchez des vidéos sur la configuration de l'action en utilisant une carte de crédit. Ça a bien fonctionné pour moi.

J'avais besoin d'un petit cale sous la partie avant de la poche du manche (environ 0,5 mm) pour permettre au chevalet d'avoir suffisamment d'espace pour régler l'action. En jouant sans amplification, la guitare a un joli son résonnant. Ce fut un projet qui en valait la peine.

Un mot de prudence : j'ai imprimé et construit cette guitare et j'ai apporté quelques modifications pendant l'assemblage qui représentent les pièces de la V2. Je n'ai pas construit le design de la V2, donc des choses comme le couvre-interrupteur pourraient avoir besoin d'être révisées.
