Vis à pouce.

J'avais besoin de convertir un petit boulon ou une écrou en vis à roulement. Ma solution a été de fabriquer un petit capuchon qui s'enfile sur la tête d'un boulon ou d'un écrou et qui donne un bord rond serré pour pouvoir serrer le boulon ou l'écrou à la main.

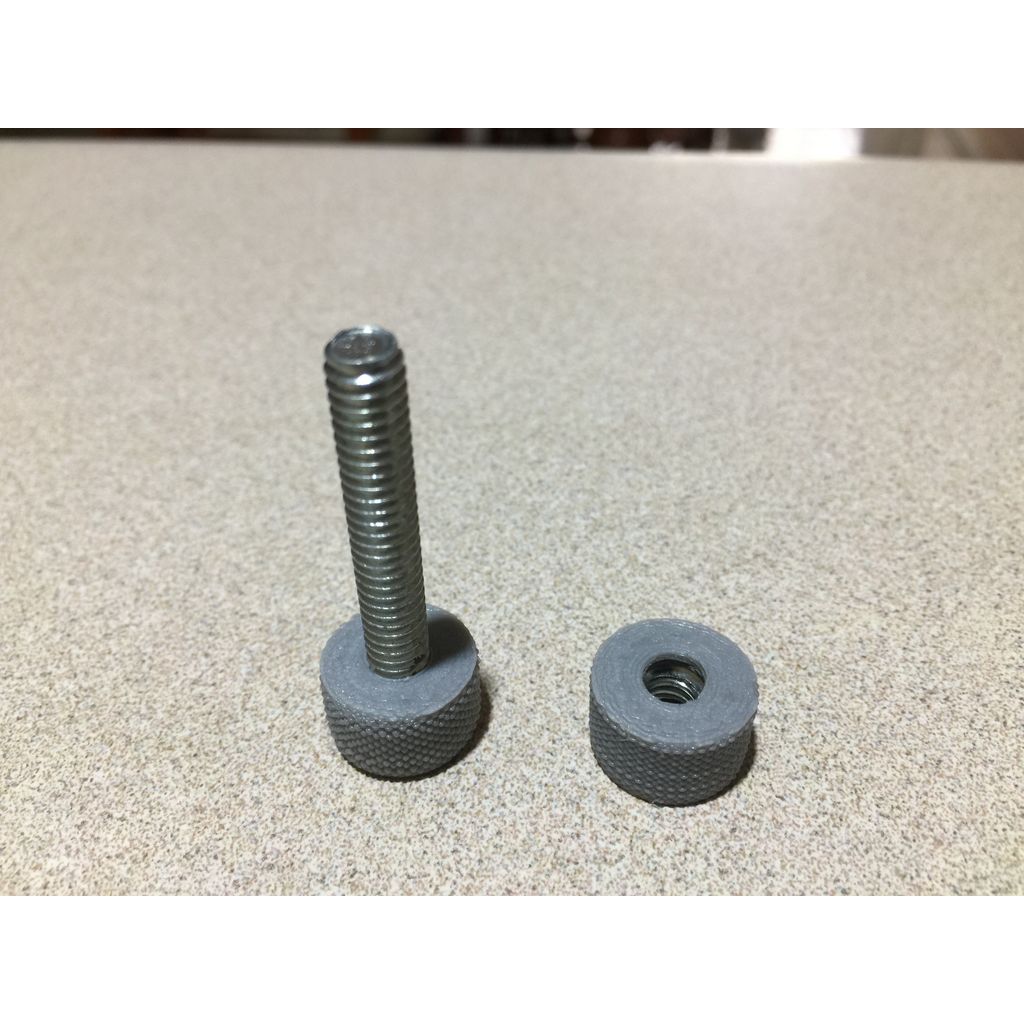

Le capuchon s'enfile simplement sur l'écrou ou la tête du boulon, offrant une poignée striée pour serrer le filetage à la main.

Vous aurez besoin de la bibliothèque de surfaces grenées v2 par aubenc sur Thingiverse.
Bibliothèque de surfaces grenelées v2 par aubenc - Thingiverse
https://www.thingiverse.com› chose :32122

Également, merci à Chris Bate de YouTube pour le code permettant de créer des hexagones simples.

Le fichier STL d'échantillon est destiné à un écrou ou un boulon de 1/4-20.
Le diamètre extérieur du filetage du boulon est de 6,5 mm.
La tête de l'écrou/du boulon mesure 11,1 mm d'un côté à l'autre.
À la base du capuchon, il y a un boss de 2 mm.

Également inclus est le fichier Scad pour personnaliser le chapeau à n'importe quelle taille.

// +++ Variables définissables : +++
// Les valeurs par défaut créent un capuchon pour un écrou 1/4-20 d'un diamètre de 16 mm et d'une longueur de 10 mm. Il y a un boss de 2 mm d'épaisseur au fond du capuchon.

knob_od = 16 ; // diamètre total du bouton.
knob_lg = 10 ; // longueur totale du bouton.
nut_wd = 11.2 ; // largeur de l'écrou d'un bout à l'autre (ajoutez 0.1 à la mesure)
bolt_dia = 6.6 ; // diamètre extérieur du filetage de la vis (ajoutez 0.1 à la mesure)
nut_land = 2 ; // largeur entre l'écrou et l'extérieur (viande de boss au bas du couvre-chef)

// +++ Fin des variables définissables +++

Anycubic.

Kossel.

Ça n'a pas d'importance.

Non.

// +++ Variables définissables : +++
// Les valeurs par défaut créent un capuchon pour un écrou 1/4-20 d'un diamètre de 16 mm et d'une longueur de 10 mm. Il y a un boss de 2 mm d'épaisseur au fond du capuchon.

knob_od = 16 ; // diamètre total du bouton.
knob_lg = 10 ; // longueur totale du bouton.
nut_wd = 11.2 ; // largeur de l'écrou d'un bout à l'autre (ajoutez 0.1 à la mesure)
bolt_dia = 6.6 ; // diamètre extérieur du filetage de la vis (ajoutez 0.1 à la mesure)
nut_land = 2 ; // largeur entre l'écrou et l'extérieur (viande de boss au bas du couvre-chef)

// +++ Fin des variables définissables +++
