Cessna-StilDruck-/Zugdrossel, Propeller, GemischKontrollbox, die auch ein Gehäuse beinhaltet.KlappenundAufzugverkleidung. Dies ist eine Frontplatte für die Kiste, die ich gemacht habe, eine Frontplatte für die Klappen, Zeichnungen für den Rest der Kiste und ein komplettes Set von Links und Informationen für alle verwendeten Teile.

Kosten: ~40 $ (eine Ersparnis von etwa 300 bis 1000 $ für ein kommerzielles Äquivalent)

VR hat noch einen langen Weg zu gehen, bevor die tatsächliche Simulator-Erfahrung ausreichend ist. VR-Controller-Eingaben, um auf Dinge zuzugreifen, die man VIEL benutzt, oder die man SCHNELL anpassen muss, ohne sich zu blamieren, während man sich bemüht, virtualisierte Panels zu sehen und zu berühren, sind der Schlüssel. Ich betrachtete diese Steuerelemente als KERN.Minimale erforderliche physische Kontrollen.Zusammen mit meinem Joch (oder Stick) und den Ruderpedalen während des VR-Flugsimulations. Throttle Quadrants können gekauft werden (Logitech, kommendes Honeycomb, etc.), aber die meisten sind nicht Push/Pull. Fast alle Push/Pull-Flugsimulations-Throttles kosten Hunderte von Dollar (es gibt buchstäblich einen für 1000 Dollar.... absolutDas ist idiotisch., was Sie mehr kostet als die Teile für das echte Flugzeug!) Sie können das ganze Ding für wahrscheinlich 30 bis 40 Dollar bauen, und die einzige Funktionsqualität, die Ihnen im Vergleich zum echten Ding fehlen wird, ist die Feinabstimmung des Gemischs (es gibt auch keine Reibungssperre).

Dies besteht aus mehreren Teilen von verschiedenen Autoren auf Thingiverse, einschließlich meiner eigenen Teile und Remixe für eine vollständige Lösung. Einer meiner Pet Peeves mit Thingiverse sind faule Leute, die keinen vollständigen Satz von Details oder Anweisungen zur Fertigstellung eines Projekts enthalten. Etwas, worunter Sie hier nicht leiden werden.

UPDAte vom 20. Dezember 2022: Das Cessna Trim Wheel, das in meiner ursprünglichen Montage verwendet wurde (im Bild), wurde von Thingiverse entfernt, weil sich jemand über eine Urheberrechtsverletzung beschwert hat. Der ursprüngliche Ersteller hat sich an mich gewandt und gesagt, dass er wollte, dass die Community es haben sollte, aber jemand anderes hat sich beschwert und Thingiverse gezwungen, es zu entfernen (
https://www.thingiverse.com/thing:4290141(Danke @StuckXJ für diesen Vorschlag!)

UPDAte Sep 2020: Ich habe Schaltpläne und Schematiken hinzugefügt.

Die Komponenten:

Drosselregler und Anweisungen:
https://www.thingiverse.com/thing:4082593
Dieser Link enthält auch alle Informationen darüber, welche Ruten man kaufen sollte, wo man sie kaufen kann, usw.

Drosselknopf:
https://www.thingiverse.com/thing:4080886
oder

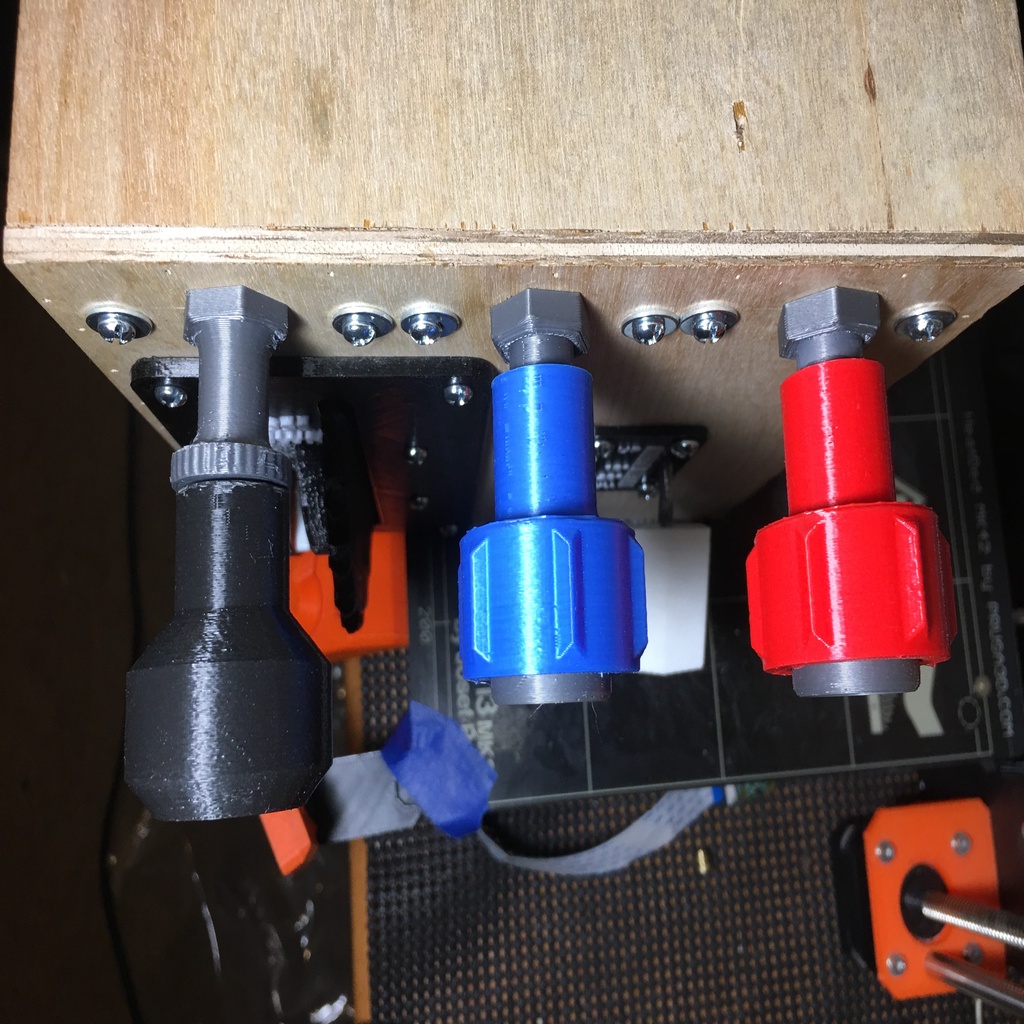

https://www.thingiverse.com/thing:2720384(Dies ist der oben abgebildete)

Alternative Drosselknöpfe, realistischer für Cessna-Spezifikationen, aber es kann erforderlich sein, die Lochgröße auf 6 mm anzupassen:
https://www.thingiverse.com/thing:3154957
https://www.thingiverse.com/thing:2806962

Mischungs-/Requisiten-Knöpfe:
https://www.thingiverse.com/thing:4080886

Drossel- und Gemischführer:
https://www.thingiverse.com/thing:2805734
https://www.thingiverse.com/thing:2806186

Aufzugverkleidung:
https://www.thingiverse.com/thing:4290141(Danke @StuckXJ für diesen Vorschlag, und @FlightSimMaker für das Design!)

Klappen:
https://www.thingiverse.com/thing:2794595

Beachten Sie, dass die Klappensteuerung von Jay737 keine Frontplatte hat, und in den Dateien ist eine STL für eine Frontplatte enthalten, die ich dafür gemacht habe, wiederum mit einem Stopppunkt, um die Farben für den Text zu wechseln. Übrigens, in X-Plane (oder anderen Flugsimulatoren) ist dieses Klappendesign nicht originalgetreu für Cessna als Hebel, sondern eher ein Toggle nach oben/unten für mehr oder weniger Klappen

Die Elektronik:

Lineare und mehrwendige Potentiometer:
Die verwendeten Teile werden in den jeweiligen Thingiverse-Links oben erwähnt. Aber ich werde sie hier trotzdem auflisten.

3x Schieberegler-Potentiometer:
100mm Hub, Standard-Fader-Potentiometer von Digikey.
https://www.digikey.com/product-detail/en/panasonic-electronic-components/EVA-NF3R15B14/PNF100SB-ND/244381

1x Mehrgang-Pot:
10K Ohm 10-Turn Rotary Wire Wound Präzisions-Potentiometer-Pot
https://www.amazon.com/gp/product/B079JN626M/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

Klappen-Schalter:
Der ursprüngliche Autor sagt nicht, welchen Schalter sie benutzt haben. Aber es ist ein riesiger Schalter. Ich hatte einen winzigen Schalter zur Hand (https://www.digikey.com/product-detail/en/e-switch/100SP3T1B1M1QEH/EG2375-ND/378844), musste ich jedoch die Halterung ein wenig umgestalten, damit sie funktioniert. Ich kann dieses Design nicht teilen, da der Autor keine Remixe oder Modifikationen erlaubt. Er verwendete auch einen Metallhebel, aber wenn Sie einfach seine Maße übernehmen (die auf seiner Website bereitgestellt werden), können Sie das stattdessen leicht entwerfen und 3D-drucken, und es wäre sehr stabil. Nochmal, tut mir leid, dass ich diese Zeichnung nicht einfügen kann

Arduino:
Finden Sie ein beliebiges Arduino-Gehäuse oder eine Montageplatte, die flach ist (es gibt UNMENGEN davon auf Thingiverse). Eine, die das Arduino hält und an der Innenseite Ihrer Box verschraubt werden kann, ist das, was Sie wollen. Besorgen Sie sich ein Arduino Uno, und folgen Sie dann diesen Anweisungen, um ein Arduino Uno dazu zu zwingen, ein USB-Joystick zu sein.

1. Lade UnoJoy herunter (https://github.com/AlanChatham/UnoJoy)
2. Lade den UnoJoy-Sketch auf deinen Arduino (UnoJoy/UnoJoyArduinoSample/).UnoJoyArduinoSample.ino)
3. Starte Arduino im DFU-Modus (siehe Video)
4. Installiere Treiber (UnoJoyWin)
5. LaufTurnIntoAJoystick.bat(heruntergeladen mit UnoJoy-Dateien)

Siehe dieses Anleitungsvideo zur Referenz:
https://www.youtube.com/watch?v=8kGl2Yd-clI

Dein Arduino Uno ist jetzt ein USB-Joystick!

Verkabelung:
Du musst möglicherweise wissen, wie Potentiometer und Schalter funktionieren. Ich habe ein vollständiges Schaltbild beigefügt. Grundsätzlich haben Potentiometer 3 Anschlüsse. Du musst + und - an sie anschließen, und dann ist der 3. Anschluss der "Signal"-Draht, der die Spannung teilt und dem Arduino mitteilt, wo sich deine Position relativ zur + oder - Seite des Potentiometers befindet. Verwende die 5V- und GND-P

Das Kabel, das ich benutzt habe, war ein iPhone-USB-Kabel, bei dem der Stecker ausgefallen ist. Ja, ich behalte tote USB-Kabel für genau solche Gelegenheiten. :)

Ein Volt- und Ohm-Meter ist praktisch, um Dinge zu messen und zu sehen, dass Sie mit den richtigen Anschlüssen arbeiten. Die Pots haben auch ein Datenblatt, auf das Sie sich beziehen können. Schauen Sie auf Youtube nach, wie man einen Potentiometer verdrahtet, falls Elektronik nicht Ihre Stärke ist. Es ist einfach, aber es hilft, die Grundlagen in Aktion zu sehen.

Der Flaps-Schalter ist ein On-Off-On. Erde den zentralen Stift auf negativ, und verbinde dann beide anderen Anschlüsse mit einem beliebigen digitalen I/O-Pin deines Arduino (wie z. B. 4 und 5).

Du kannst testen, ob all das in Windows 10 funktioniert.Kontrollpanel / Geräte. Finde denUnoJoy Joystick, gehen Sie zu Einstellungen, und ein generischer Joystick-Dialog sollte erscheinen, der alle Eingaben anzeigt, die er von Ihrem Arduino sieht. Ihre Flugsimulation wird auch dieselben Eingaben sehen, und Sie können sie im Spiel konfigurieren!

Die Box:

Ich habe hier nur die STL der Frontplatte und der Klappen-Frontplatte eingefügt. Alle anderen Teile, um dies zu konstruieren, sind hier mit Remixen oder Online-Zeichnungen verlinkt. Ich könnte alle STLs für alle Wände der Box posten, wenn die Community wirklich interessiert ist, aber... Ich empfehle dringend, Birken-Sperrholz von 1/4" (5mm) oder etwas leichtes dünnes Holz zu verwenden, da es v

Ich empfehle zwei Dinge für alle, die daran interessiert sind, dies zu tun:

1) Passen Sie die Platte und die Box an Ihre Situation an - ich habe nicht unbedingt das Gefühl, perfekte Maße, Abstände usw. zu haben, und es ist nicht viel Platz in der resultierenden Box. In einer echten Cessna ist die Trimmung viel niedriger als der Gashebel, und Sie werden dies bemerken, wenn Sie in VR nach Dingen greifen. Aber ich wollte einfach eine kompakte All-in-One-Box.

2) Drucken Sie die Frontplatte, aber machen Sie den Rest aus Holz, und/oder verwenden Sie das STL als Leitfaden für Ihren CNC-Router und machen Sie alles aus Holz. Ich habe eine Zeichnung der Platte auf Papier gedruckt und sie auf Holz gelegt, um meine zu erstellen, aber die Ausrichtung der Löcher war nicht perfekt, und ich bin ein Perfektionist.Ich wünschte, ich hätte CNC.🙂

Prusa

i3 MK2S

Nein.

Nein.

0,2 mm

10%

Für die Frontplatte (der Flaps und/oder des Elevator Trim) setzen Sie einen Stopppunkt genau dort, wo der Text beginnt, damit Sie die Filamentfarben ändern können.

Ich habe OnShape verwendet, um das Panel-Layout und alle Remixe zu erstellen. Es ist ein öffentliches Dokument, das hier verfügbar ist:rnhttps://cad.onshape.com/documents/89abd968b2e16eae94a4c8bdrnrnFühlen Sie sich frei, es für Ihr Panel, Ihren Schreibtisch, Ihren Stuhl und Ihre Heim-Einrichtung zu modifizieren und anzupassen.
