Resumé

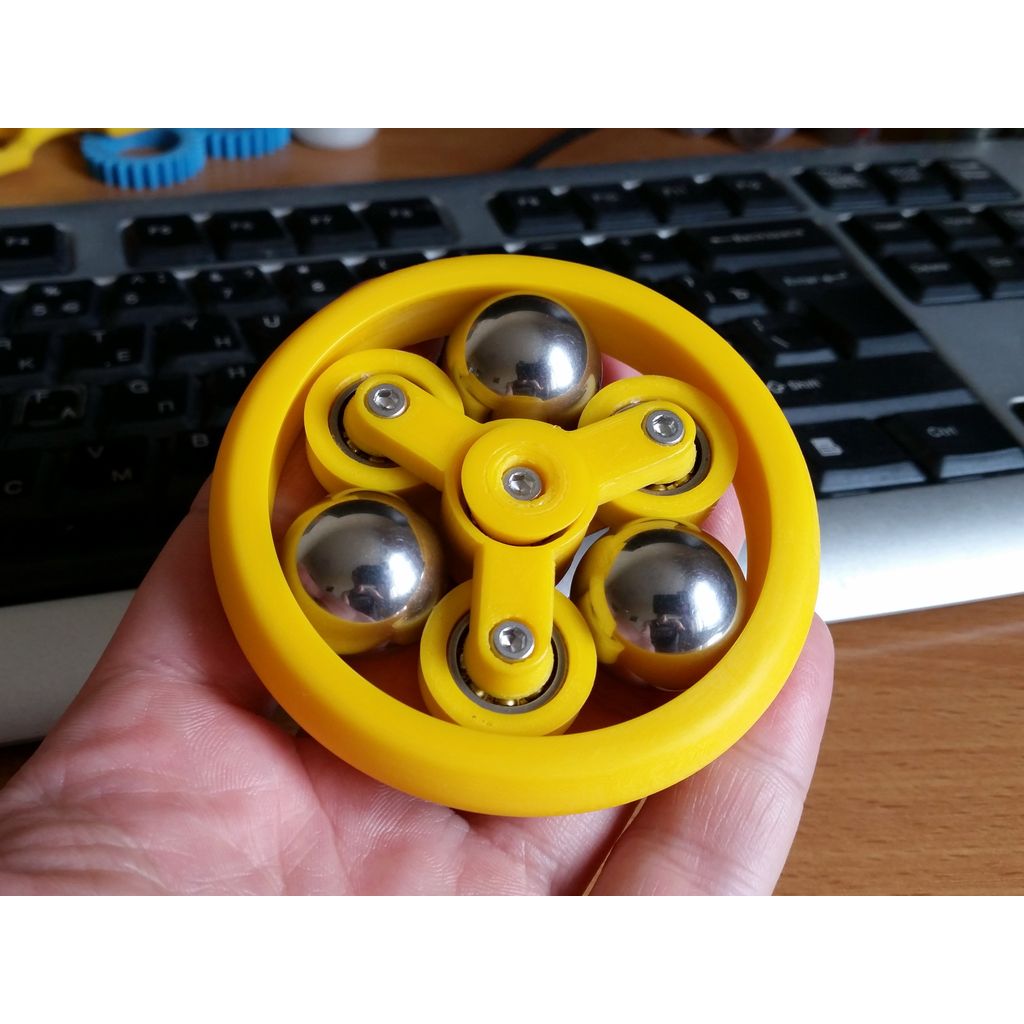

J'ai créé un nouveau système de spinner.
Voir la vidéo.https://www.youtube.com/watch?v=XfVvqdrHeaE

Il a besoin de roulements 696 (6x15x5mm) - 4 pièces.
Boulon M3x14mm - 4 pièces.
Écrou autobloquant M3 - 4 pièces.
Des balles de 22 mm - 3 pièces.
(ou vous pouvez prendre des balles de 7/8" (22,225 mm) et imprimer l'anneau extérieur +8 mm)

Il doit être imprimé :
Cadre A, cadre B, rouleau - 3 pièces, bouchon A, bouchon B, et bague extérieure.

J'ai imprimé l'anneau extérieur +06mm - avec une tolérance de 0,6mm.
Peut-être aurez-vous besoin de +0,4 mm ou +0,8 mm - je ne sais pas...
Avec des balles de 7/8" imprimées +0,8 mm.
ET J'AI BESOIN DE BEAUCOUP DE BON SABLAGE pour l'anneau extérieur.
De sorte que la surface intérieure soit parfaitement lisse.

Dans OpenSCAD, vous pouvez essayer d'utiliser d'autres modèles de roulements et de billes, mais avec le 608, rien ne fonctionnera - c'est trop grand. Le fichier OpenSCAD prend en charge l'animation.
Pour que les roulements 696 soient correctement dessinés, vous devez remplacer le fichier standard de la bibliothèque MCAD par le fichier bearing.scad.

L'analogue des roulements 696 est le 1000096.
Si vous exagérez avec le ponçage, vous pouvez mettre des billes de 22,225 mm au lieu de 22 mm.
