まとめ

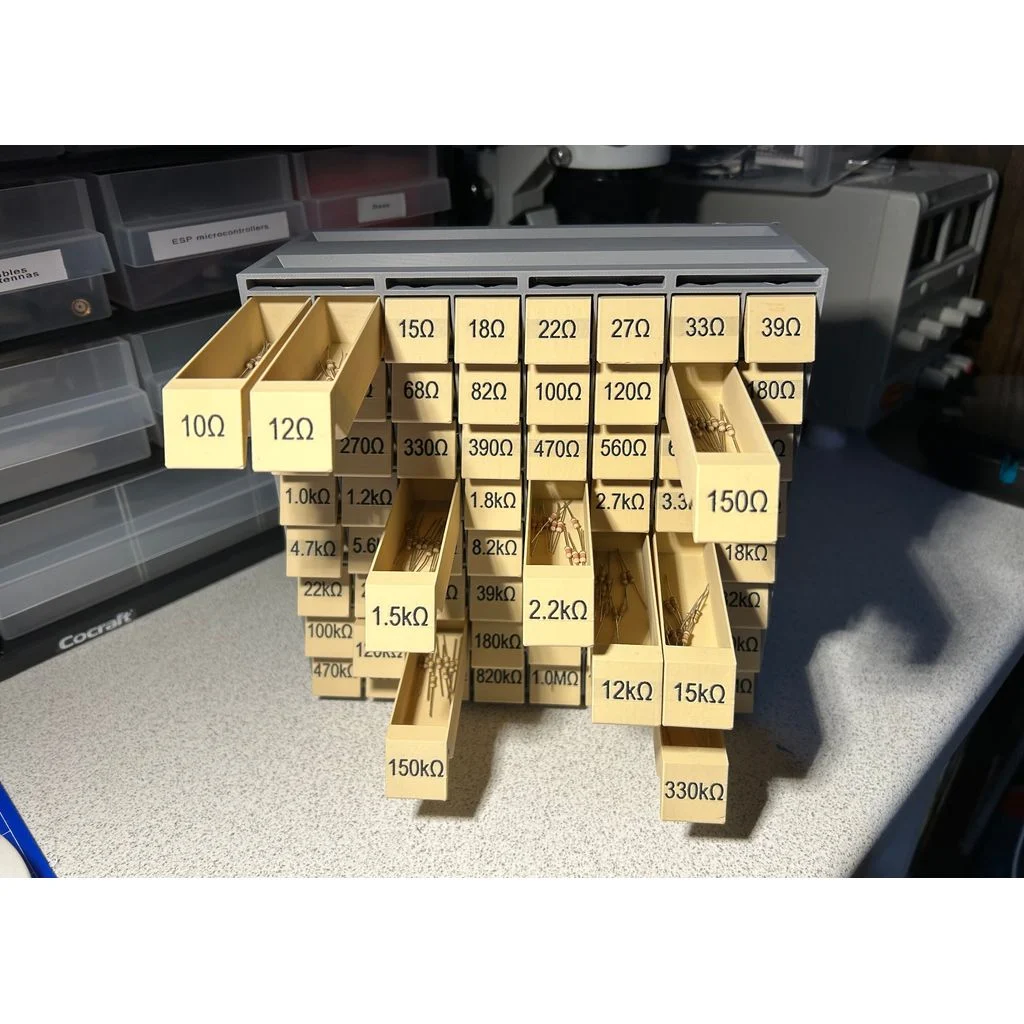

典型的な抵抗器の引き出しと部品整理箱で、最適な充填と大幅に短縮された印刷時間が設計されています。サポートは必要ないよ。。

ここで別の美しい抵抗器の引き出しのデザインを見た後、これについてアイデアを出し始めました。そして、どうやってこれをより速く印刷できるように再設計できるか不思議に思いました。私の目標は、一度に1つや2つではなく、すべての引き出しを一括で印刷できるようにすることと、ケースのデザインを簡素化することでした。

引き出しに関しては、2つの向きのいずれかで印刷できるように設計しました。1つは立てた状態で、2枚のビルドプレートに約64個の引き出しを収めることができ、もう1つは平らにした状態で、よりスムーズな動きになりますが、合計で約4枚のプレートが必要になります。

重要なお知らせ引き出しを立てて印刷すると摩擦が増えます(それでも使えます)ので、私は引き出しを横にして印刷し、よりスムーズな感じにしました。

このケースでは、内部の壁をほとんど取り外し、引き出し間に薄い境界線だけを残しました。これにより、構造的な強度を維持しながら印刷時間を大幅に短縮することができました。

私はすべてに事前にラベルを付けておきました。E12抵抗器のシリーズですラベル付きの引き出し。zipファイルで、マルチフィラメント印刷用の別個のドロワーとテキストオブジェクトが付いています。カスタムラベルが必要な場合は、付属のBlenderファイルを開き、スクリプトを編集して自分のラベルを生成することができます。

引き出しにはストッパーがありますが、必要に応じて簡単に取り外すことができます。

今後のデザインに関するご意見やご提案がありましたら、コメントをお願いします！
