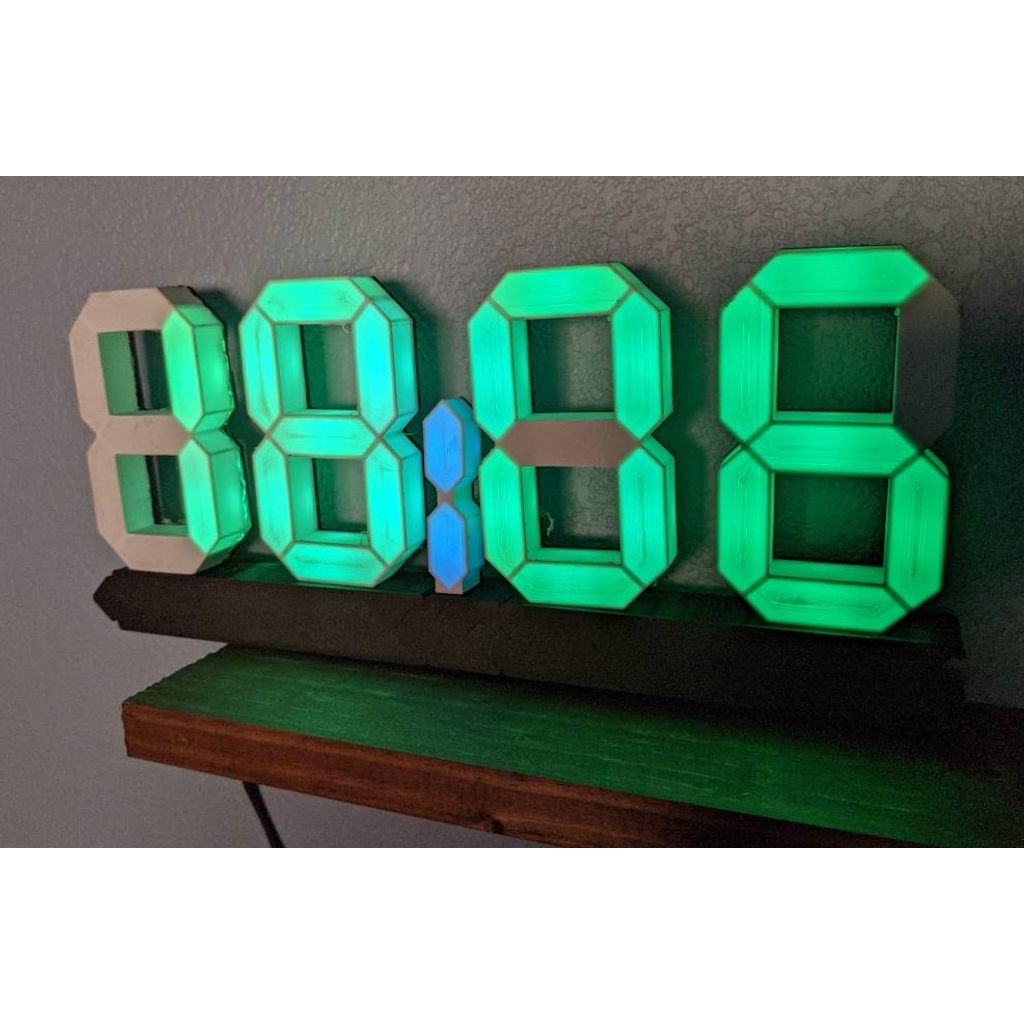

LED WS2812 de 5 volts, horloge à 7 segments programmée avec ESPHOME et Home Assistant.

C'est un remix utilisant des fichiers STL pour l'horloge de random1101.https://www.thingiverse.com/thing:3437127

Code ESPHOME utilisé et modifié pour D1 mini par Alex18881.https://www.thingiverse.com/thing:4689116

Veuillez lire les informations qu'ils fournissent sur les fichiers d'impression 3D.
Il y a des fichiers ajoutés pour 6 nombres si vous voulez utiliser des secondes. (Le code espécial devra être modifié.)

J'ai utilisé
2 bases pour 4 chiffres (base avant et arrière_hh et base_ss) et base pour le point avant et arrière.

J'ai utilisé du PLA+ blanc pour le visage du numéro et du PLA noir pour le couvre-arrière, la base et le couvre-base arrière.

CODE ESPHOME : (éditez vos mots de passe et vos informations réseau, ainsi que les informations de secours générées par EspHome pour votre appareil de configuration EspHome. Quelle broche GPIO voulez-vous utiliser ? J'ai utilisé D2.)

Le code ci-dessous.

# Activer l'API Home Assistant # # modifiez votre mot de passe généré, les informations de secours et les informations WiFi ci-dessous ota : mot de passe : "ESPHOME GENERATED " wifi : ssid : "smarthome1" mot de passe : "wireless" # Activer le point d'accès captif (portail captif) au cas où la connexion WiFi échouerait ap : ssid : "Led-Clock Fallback Hotspot" mot de passe : "

Fin du code.

Je suis un débutant en matière d'ESPHONE et de code ESP, donc je n'en sais pas beaucoup à ce sujet.
Quand j'ai effectué mon test de banc avec mon banc D1MI en utilisant le code du programme WLED pour vérifier mes lumières et mes câbles, tout fonctionne très bien, avec une luminosité maximale et une luminosité réduite.
MAIS...
Avec le code ESPHOME, vous devez activer l'horloge avec HomeAssistant lors du démarrage. Et ensuite, lorsque vous jouez avec elle et configurez les automatisations de DIMMING et de couleur pour la luminosité de l'horloge, si je régle le niveau de luminosité à moins de 60%, les lumières clignotent et à moins de 50%, il n'y a pas de lumière du tout. Je pense que c'est la façon dont le programme de l'horloge crée

Remplissez un D1 mini programmé par epsphome et câblez la base. Connecté uniquement à un USB et à une brique d'alimentation, il consomme moins d'un ampère.

Les données LED sont reliées en chaîne à partir de chaque chiffre, et les points s'écoulent de la dernière minute à la première heure, de droite à gauche.
Les fils entre chaque nœud LED de numéros 1 à 6 sont d'une longueur d'environ 32 mm, et le nœud 6 à 7 est d'une longueur d'environ 84 mm.
5 volts, masse, entrée de données puis sortie de données vers le chiffre ou le point suivant. Le faible ampérage permet à un câble Cat5 24g recyclé de fonctionner très bien. Gardez les lignes de données aussi courtes que possible.

Collez le recto des chiffres au verso. J'ai utilisé de la colle chaude pour qu'il soit facile de les démonter si nécessaire.

Des boulons M3 de 5 mm courts ou équivalents pour fixer le couvre-arrière de la base.

Creality.

Ender 5

Non.

Non.

200

20

Il n'y a pas besoin de quoi que ce soit d'autre que des paramètres d'impression standard ou même de faible qualité pour le format .2.
