저는 원본 디자인을 좋아합니다.

이것은 그것의 작은 리믹스입니다. 그것은 슬림한 디자인을 사용하며, 저는 베이스에서 USB 마이크로 커넥터를 위한 사용자 정의 커팅도 만들었습니다. 저는 모터를 장착하는 방법을 다르게 했습니다. 저는 사각형 M3 너트를 위한 슬롯을 디자인했고, 접착제 대신에 M3 나사를 사용했습니다.

만일 누군가 이 칩을 플래시하고 싶다면 제가 ATTiny85를 위한 헥스 파일을 올려두었습니다.

여기는 제가 인터넷에서 구한 부품들입니다:

모터 + 드라이버:
https://www.ebay.com/itm/273468051058

ATTiny85:
https://www.ebay.com/itm/253076283749

온보드 USB 마이크로:
https://www.aliexpress.com/item/-/32867946438.html

프로토타입 보드:
https://www.ebay.com/itm/310673083084

저는 베이스의 슬롯에 USB 마이크로 보드를 붙였습니다. 다른 모든 것은 Instructables의 Simo_Dax의 게시물에 설명되어 있습니다:
https://www.instructables.com/id/3D-Printed-Watch-Winder-ATtiny85Stepper/

ATTiny85는 Windows/Linux/Mac에서 avrdude로 프로그래밍할 수 있습니다. 인터넷에는 많은 자습서가 있습니다. Arduino Uno는 프로그래머로 사용할 수 있습니다.
제 명령 줄의 예시:
avrdude -v -v -c avrisp -b 19200 -P /dev/cu.usbmodem14101 -pattiny85 -Uflash:w:/watchwinder.hex:i
(watchwinder.hex은 Mac의 루트 디렉토리에 배치되었습니다)

나는 편리하게 인스트루크터블스에서 찾은 아두이노 유노의 회로도와 플래싱 사진을 올렸습니다. 프로그래머로서의 아두이노에서 그라운드와 리셋 사이의 커패시터를 주의하세요. 그것 없이 칩을 플래싱하는 것은 작동하지 않았습니다.

아주 좋은 작업을 한 시모_다크

편집: Watch_Winder_Plug을 바꿨습니다.

업데이트:

저는 브레드보드에 만들어진 회로를 보여주는 몇몇 사진을 더 올렸습니다. 이는 전자 도면에 대해 잘 알지 못하는 사람들에게 도움이 될 것입니다.

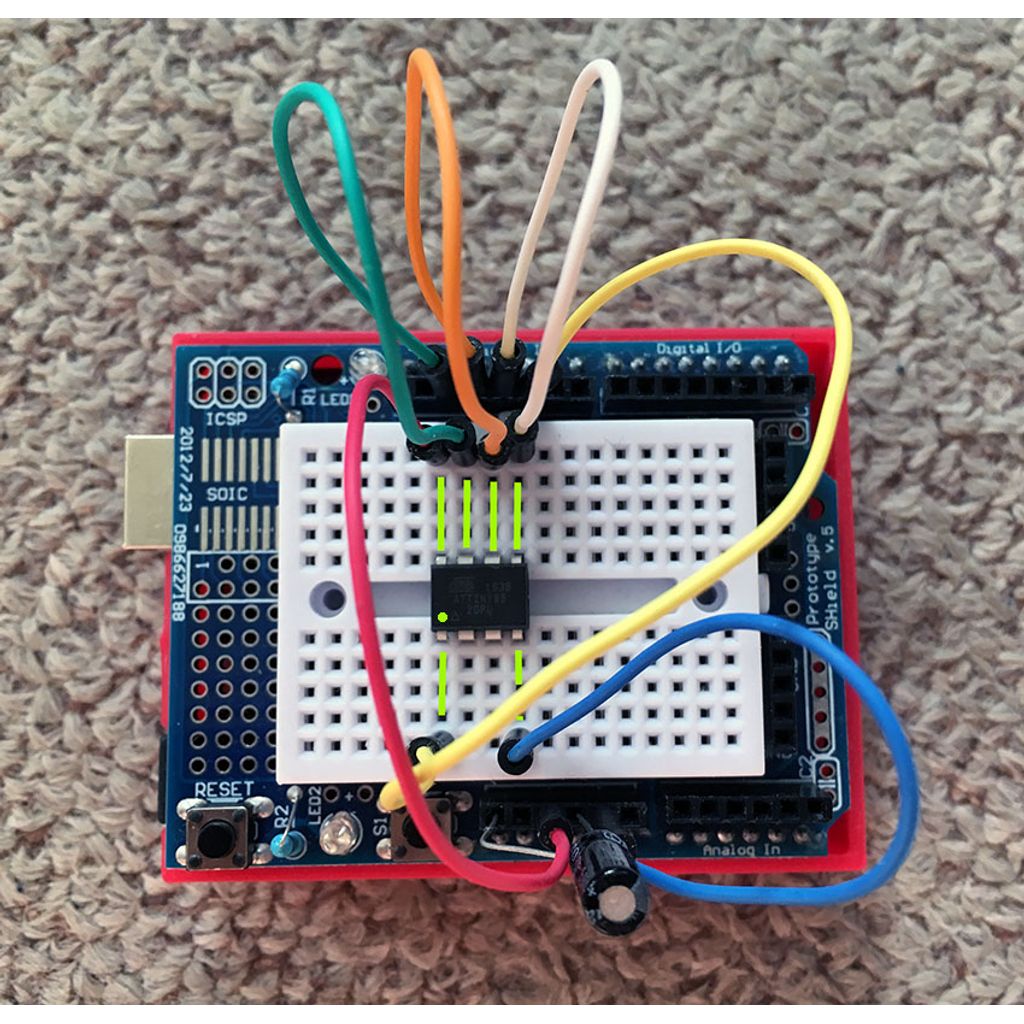

첫 세 장의 사진(브레드보드 해트가 달린 아두이노 UNO)은 내 칩 프로그래밍 설정을 보여주고 있습니다. 10μF의 전지는 필수적입니다. 전지의 극성을 확인해 주세요.

마지막 사진은 워치 와인더의 완전한 배선을 보여주고 있습니다(마이크로 USB 커넥터 없이). 일부 PCB에 회로를 구축할 때에는 두 개의 커패시터(0.1μF의 세라믹 커패시터와 10μF의 전해질 커패시터)를 칩에 가능한 한 가깝게 배치해야 합니다.

저는 또한 드라이버 보드에서 모든 핀을 제거했으며, 이전에 핀이 제거되었던 구멍들에 직접 전선을 연결했습니다.

프루사

i3 MK3

아니에요.

아니에요.

.02

20%

USB 커넥터 구멍에 두 개의 작은 지원물을 잘라내세요.
슈퍼글루로 USB를 붙여라.
베이스에 있는 글루 보드는 핫 글루나 두꺼운 양면테이프로 고정하세요.
두 개의 M3 나사와 사각형 너트를 사용하여 모터를 장착하십시오.
